Погрузчик ковш 20.0 — HITACHI EX3500

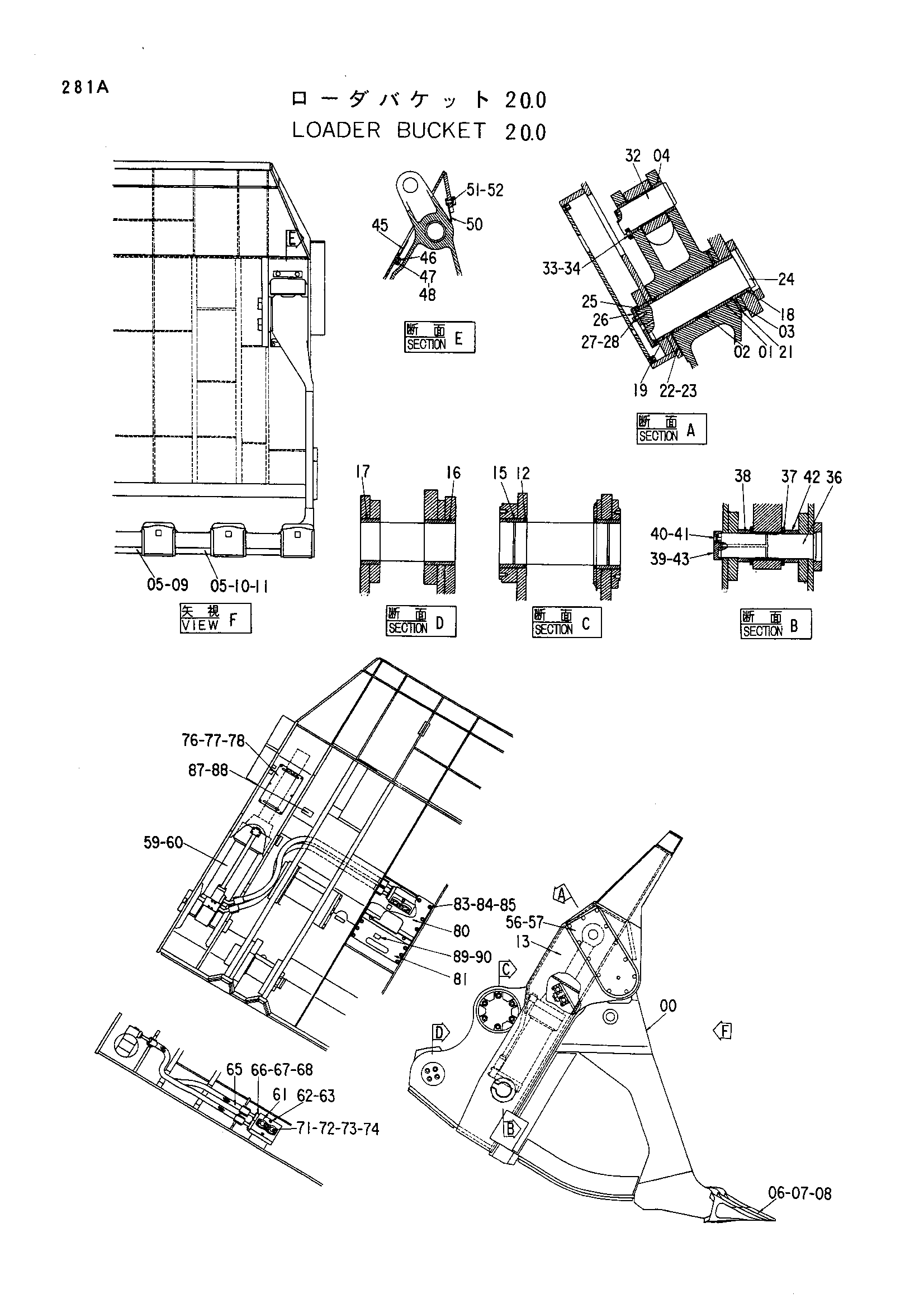

Заводская схема «Погрузчик ковш 20.0» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9104955	Ковш погрузчик 20.0	1
00	5003367	Ковш передний	1
01	4193396	Втулка	4
02	4194049	Проставка	2
03	4175470	Пылезащитное уплотнение	4
04	4193455	Втулка	4
05	4214987	Резиновый фиксатор	10
06	4187862	Коронка зуба	6
07	4187863	Золотник	6
08	4187864	Ведге	6
09	4193009	Кожух	1
10	4193010	Схроуд R	2
11	4193011	Схроуд L	2
12	4194029	Пылезащитное уплотнение	4
13	6012146	Ковш задний	1
15	4201152	Втулка	4
16	4193451	Втулка	2
17	4193452	Втулка	2
18	4193453	Втулка	2
19	4193454	Втулка	2
21	4182053	Уплотнительное кольцо	2
22	4194047	Регулировочная шайба	4
23	4194048	Регулировочная шайба	4
24	8036666	Палец	2
25	4194032	Проставка	2
26	4194031	Пластина	2
27	J901650	Болт	6
28	A590916	Пружинная шайба	6
32	3036481	Палец	2
33	4194040	Стопорная пластина	2
34	M342040	Болт разъём	4
36	8038666	Палец	2
37	4194033	Проставка	4
38	4194034	Проставка	2
39	3038017	Ограничитель	2
40	J901635	Болт	6
41	A590916	Пружинная шайба	6
42	4195348	Проставка	2
43	4506416	Уплотнительное кольцо	2
45	4194037	Резиновая прокладка	2
46	4194035	Пластина	2
47	J901230	Болт	6
48	A590412	Шайба тонгуед	6
50	9726225	Резиновая прокладка	2
51	J901670	Болт	4
52	A590916	Пружинная шайба	4
56	3036483	Крышка	2
57	J901225	Болт	24
59	4248569 замена: 4287117	Гидроцилиндр. разгрузка (правый)	1
59	4287117 замена: 4306630	Гидроцилиндр. разгрузка (правый)	1
59	4306630	Гидроцилиндр. разгрузка (правый)	1
60	4248570 замена: 4287118	Гидроцилиндр. разгрузка (левый)	1
60	4287118 замена: 4306629	Гидроцилиндр. разгрузка (левый)	1
60	4306629	Гидроцилиндр. разгрузка (левый)	1
61	4193942	Коллектор	1
62	J901601	Болт	2
63	A590916	Пружинная шайба	2
65	4193801	Шланг	4
66	4508805	Уплотнительное кольцо	8
67	4089703	Разъёмный фланец	16
68	M341450	Болт с внутренним шестигранником	32
71	4204849	Крышка	2
72	4510169	Уплотнительное кольцо	2
73	4075854	Разъёмный фланец	4
74	M341656	Болт с внутренним шестигранником	8
76	8040087	Крышка	2
77	J901230	Болт	12
78	A590912	Пружинная шайба	12
80	7017465	Крышка	1
81	2023099	Крышка	1
83	J901440	Болт	16
84	J217084	Шайба	16
85	A590914	Пружинная шайба	16
87	4209534	Информационная табличка	1
88	M492564	Приводной винт	4
89	3056204	Информационная табличка	1
90	M492964	Приводной винт	4
