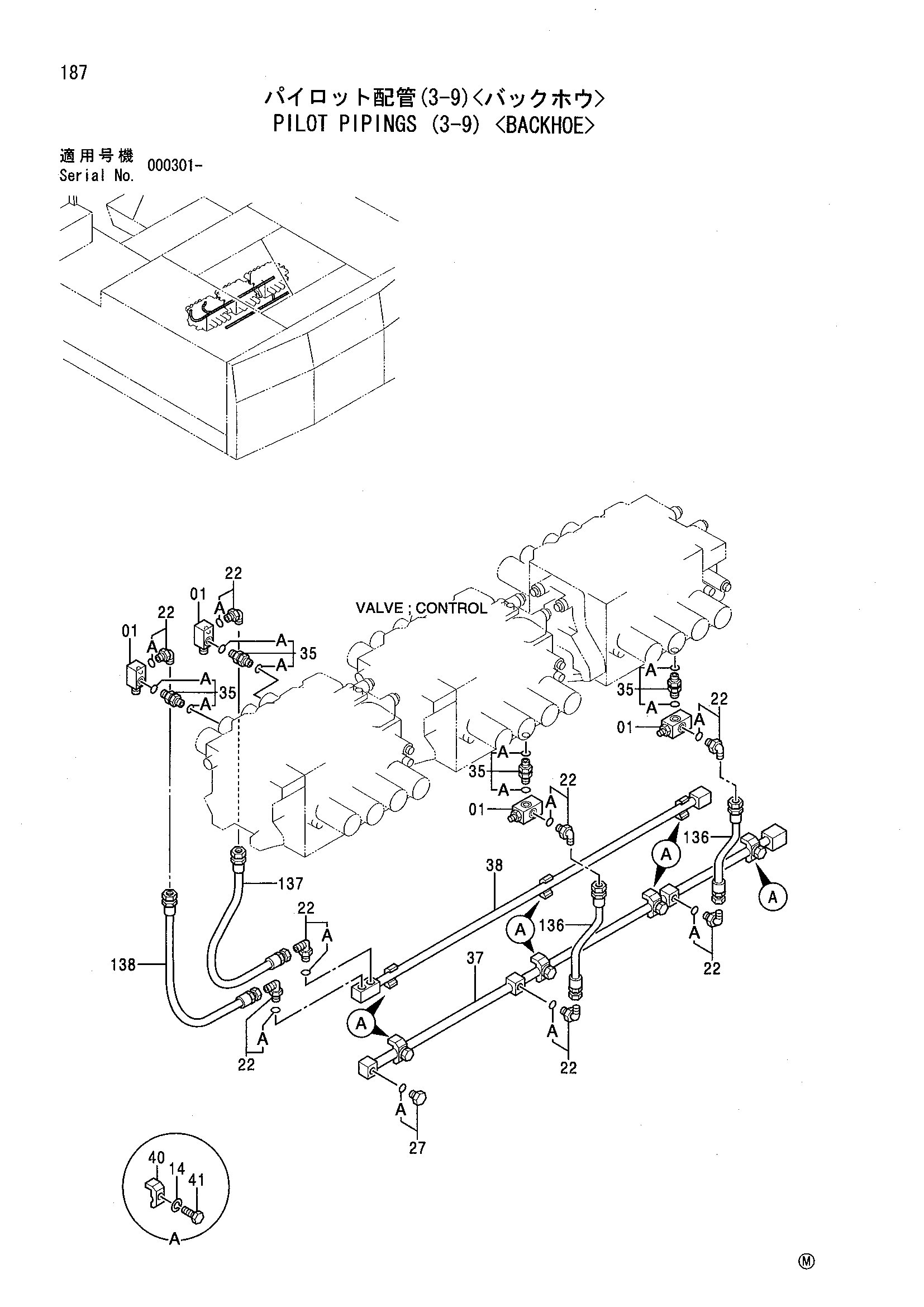

Пилотный трубопроводы (3-9) <экскаватор> — HITACHI EX3500
Заводская схема «Пилотный трубопроводы (3-9) <экскаватор>» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4203309 | Клапан быстрый | 4 |
| 14 | A590910 | Пружинная шайба | 7 |
| 22 | 4037761 | Угловой штуцер | 8 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4092534 | Пробка | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 4198472 | Адаптер | 4 |
| 35A | 4509180 | Уплотнительное кольцо | 2 |
| 37 | 8059676 | Трубка | 1 |
| 38 | 8059661 | Трубка | 1 |
| 40 | 4053594 | Хомут трубки | 7 |
| 41 | J901045 | Болт | 7 |
| 136 | 4055157 | Шланг | 2 |
| 137 | 4136912 | Шланг | 1 |
| 138 | 4055161 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
