Осушитель воздушный — HITACHI EX3500

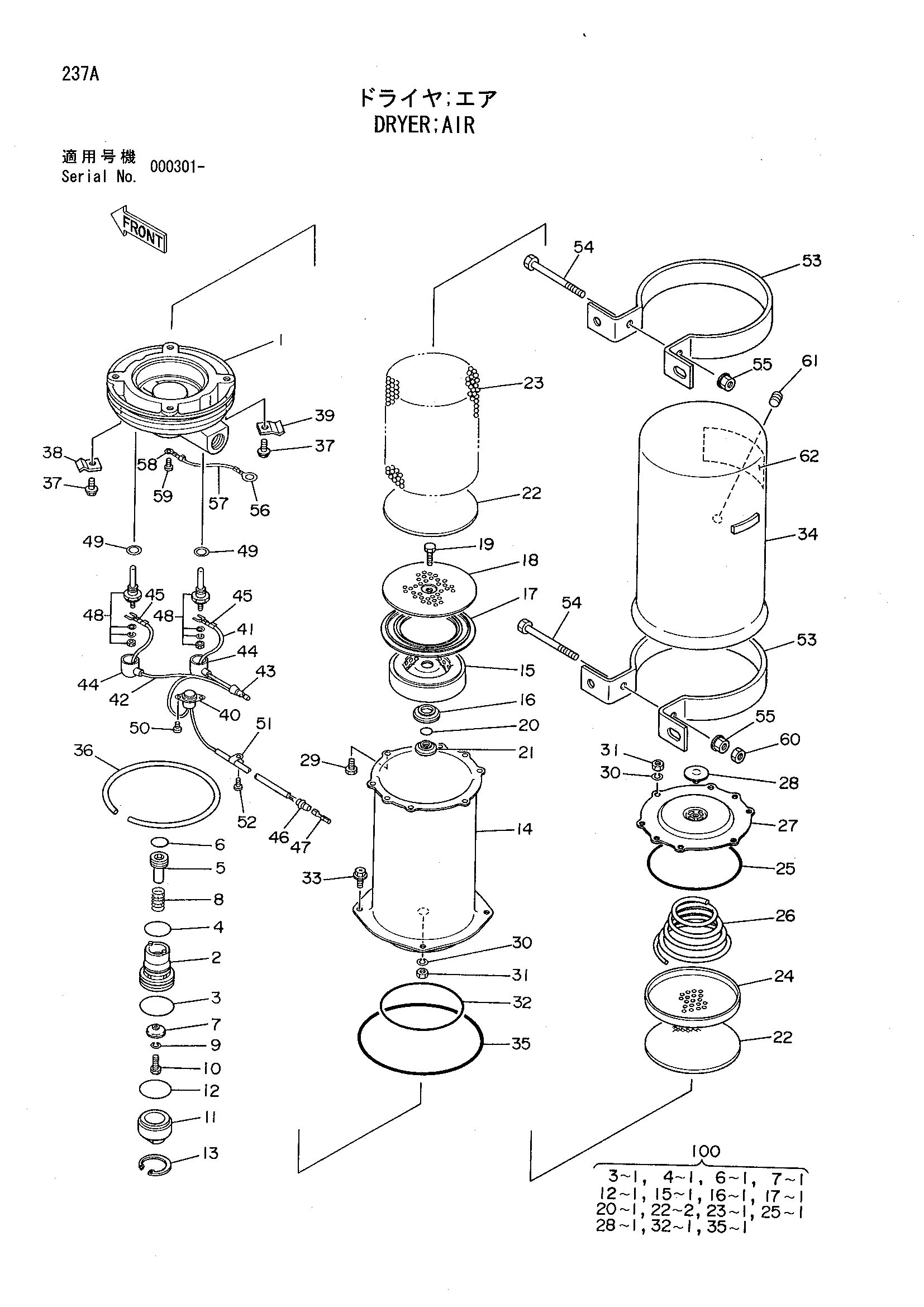

Заводская схема «Осушитель воздушный» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4285395 | Осушитель воздушный | 2 | |
| 2-10 | 4291386 | Корпус клапан | 1 |
| 3 | 4291387 | Уплотнительное кольцо | 1 |
| 4 | 4291388 | Уплотнительное кольцо | 1 |
| 6 | 4291389 | Уплотнительное кольцо | 1 |
| 7 | 4291390 | Клапан | 1 |
| 12 | 4291391 | Уплотнительное кольцо | 1 |
| 13 | 4428104 | Стопорное кольцо | 1 |
| 14-31 | 4291392 | Картридж | 1 |
| 15 | 4291393 | Масляный фильтр | 1 |
| 16 | 4291394 | Прокладка | 1 |
| 17 | 4291395 | Прокладка | 1 |
| 20 | 4291396 | Уплотнительное кольцо | 1 |
| 22 | 4291397 | Фильтр | 2 |
| 23 | 4291398 | Осушитель | 1 |
| 25 | 4291399 | Уплотнительное кольцо | 1 |
| 28 | 4291400 | Обратный клапан | 1 |
| 32 | 4291401 | Уплотнительное кольцо | 1 |
| 35 | 4291402 | Уплотнительное кольцо | 1 |
| 40-47 | 4291403 | Термостат | 1 |
| 48 | 4291404 | Отопитель | 2 |
| 100 | 4291384 | Комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
