Смазка (насос): 1 — HITACHI EX3500

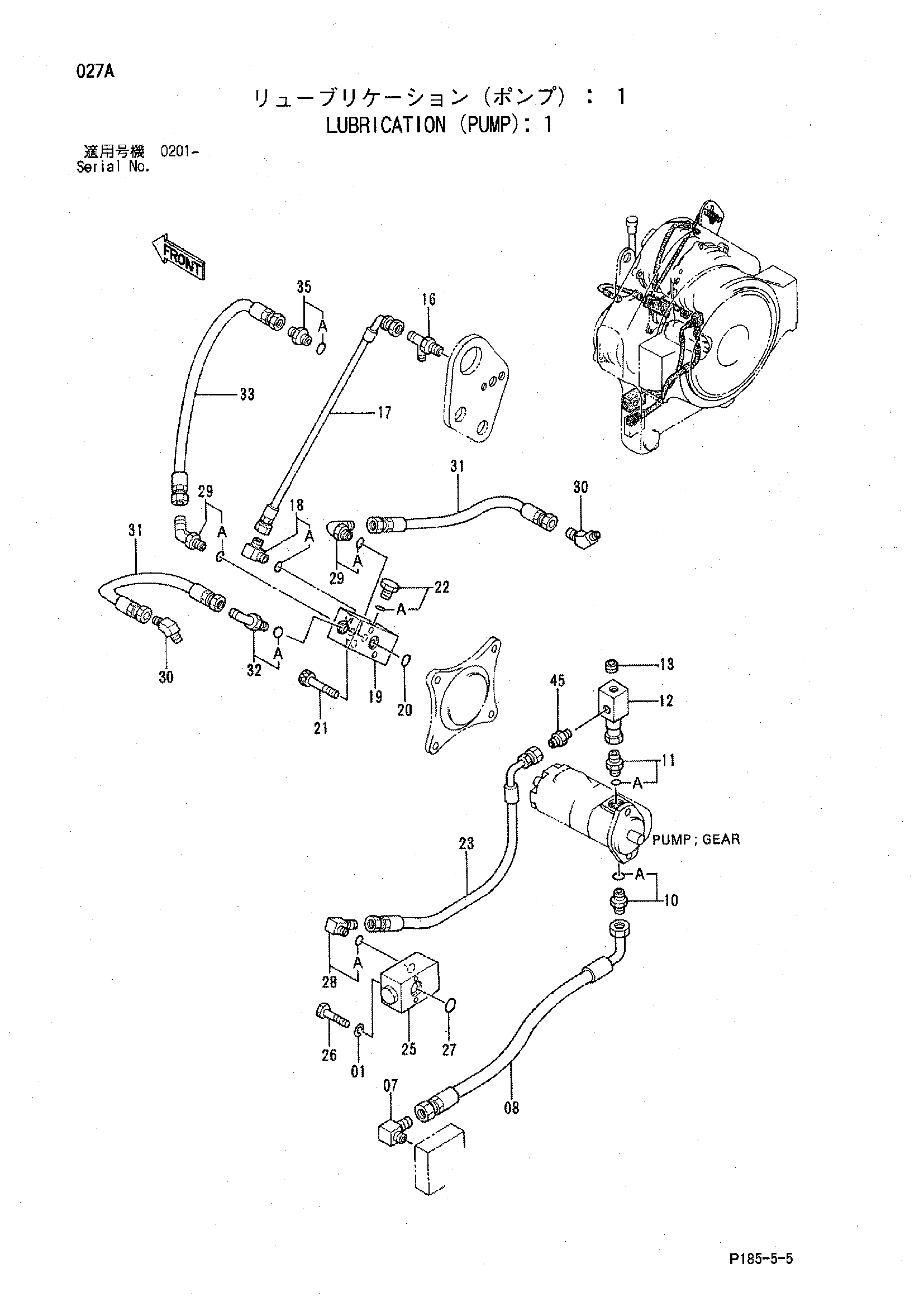

Заводская схема «Смазка (насос): 1» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A590910 | Пружинная шайба | 2 |
| 07 | 94-1404 | Угловой штуцер | 1 |
| 08 | 4190257 замена: 4275058 | Шланг | 1 |
| 08 | 4275058 | Шланг | 1 |
| 10 | 4042040 | Адаптер | 1 |
| 10A | U12547 | Уплотнительное кольцо | 1 |
| 11 | 4192099 замена: 4148614 | Адаптер | 1 |
| 11 | 4148614 | Адаптер | 1 |
| 11A | R26906R | Уплотнительное кольцо | 1 |
| 12 | 9726188 замена: 9741299 | Коллектор | 1 |
| 12 | 9741299 | Коллектор | 1 |
| 13 | 94-2011 | Пробка | 1 |
| 16 | 4190267 | Тройник | 1 |
| 17 | 4190258 замена: 4275060 | Шланг | 1 |
| 17 | 4275060 | Шланг | 1 |
| 18 | 4037761 | Угловой штуцер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 3036043 | Блок | 1 |
| 20 | 4200488 | Уплотнительное кольцо | 1 |
| 21 | M341060 | Болт с внутренним шестигранником | 2 |
| 22 | 4093624 | Пробка | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4200478 замена: 4275061 | Шланг | 1 |
| 23 | 4275061 | Шланг | 1 |
| 25 | 4193392 | Предохранительный клапан | 1 |
| 26 | J901070 | Болт | 2 |
| 27 | 4200487 | Уплотнительное кольцо | 1 |
| 28 | 4037761 | Угловой штуцер | 1 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4108100 | Угловой штуцер | 2 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 94-1501 | Угловой штуцер | 2 |
| 31 | 4055144 замена: 4288803 | Шланг | 2 |
| 31 | 4288803 | Шланг | 2 |
| 32 | 4112300 | Угловой штуцер | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4156499 замена: 4275063 | Шланг | 1 |
| 33 | 4275063 | Шланг | 1 |
| 35 | 4042030 | Адаптер | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 45 | 94-1302 | Адаптер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
