Компрессор блок — HITACHI EX3500

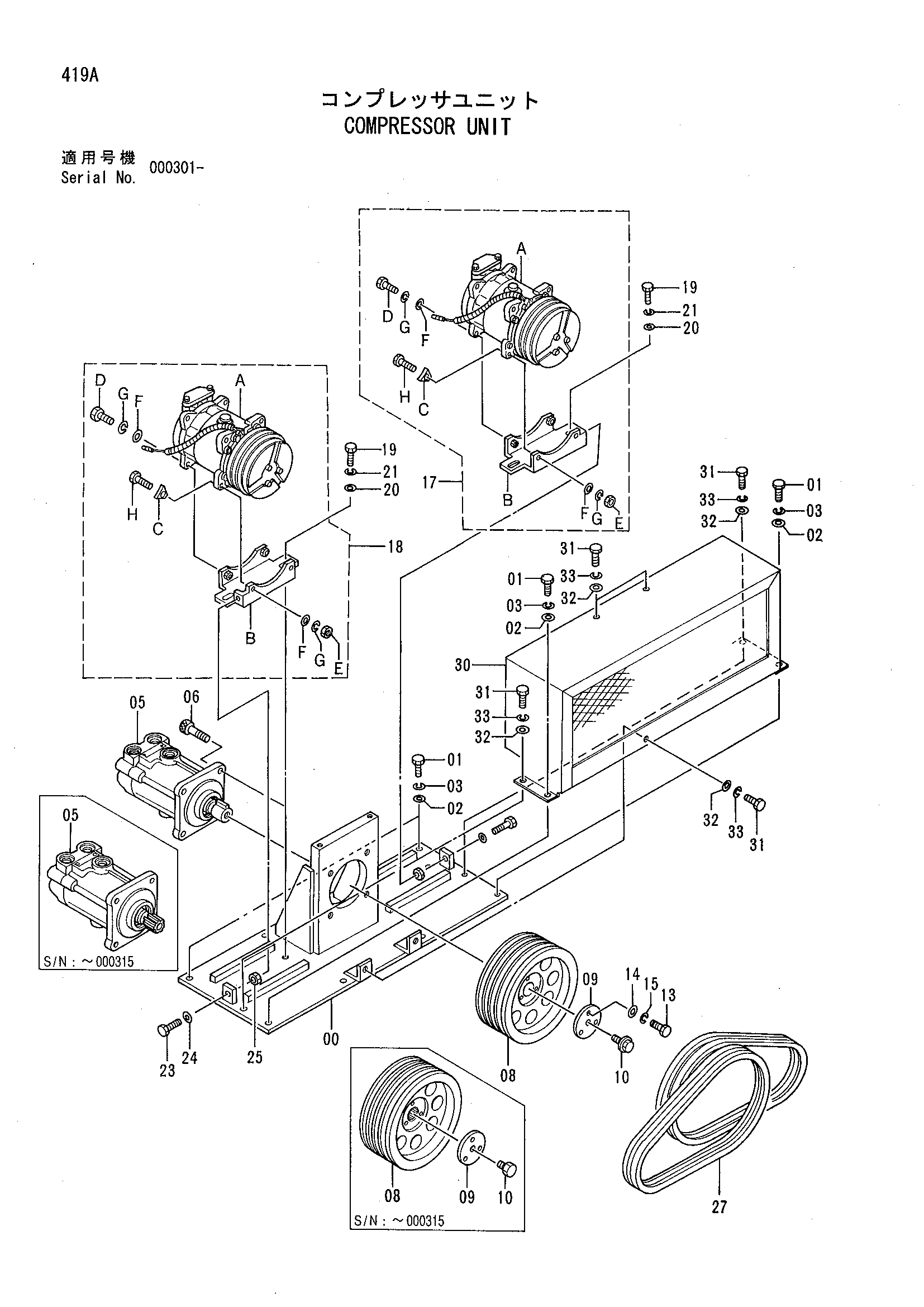

Заводская схема «Компрессор блок» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7027333 | Кронштейн | 1 |
| 01 | J901030 | Болт | 8 |
| 02 | A590110 | Плоская шайба | 8 |
| 03 | A590910 | Пружинная шайба | 8 |
| 05 | 4328554 замена: 4384310 | Гидромотор | 1 |
| 05 | 4328554 замена: 3079004 | Гидромотор | 1 |
| 05 | 4328554 замена: 4353239 | Гидромотор | 1 |
| 05 | 4328554 замена: J020820 | Гидромотор | 1 |
| 05 | 4384310 | Гидромотор | 1 |
| 06 | M341230 | Болт с внутренним шестигранником | 4 |
| 08 | 3070028 | Шкив V | 1 |
| 08 | 3079004 замена: 3081677 | Шкив V | 1 |
| 08 | 3081677 | Шкив V | 1 |
| 09 | 4340509 | Фиксатор | 1 |
| 09 | 4353239 | Фиксатор | 1 |
| 10 | 4340528 | Болт | 1 |
| 10 | J020820 | Болт с шайбой | 1 |
| 13 | J900616 | Болт | 3 |
| 14 | A590106 | Плоская шайба | 3 |
| 15 | A590906 | Пружинная шайба | 3 |
| 17 | 4345923 замена: 4380403 | Компрессор | 1 |
| 17 | 4380403 | Компрессор | 1 |
| 17A | 4352605 замена: 4388086 | Компрессор | 1 |
| 17A | 4388086 | Компрессор | 1 |
| 17B | 4293133 | Кронштейн | 1 |
| 17C | 4294189 | Шайба | 2 |
| 17D | J531035 | Болт | 4 |
| 17E | J640130 | Гайка | 4 |
| 17F | A590110 | Плоская шайба | 4 |
| 17G | A590910 | Пружинная шайба | 4 |
| 17H | J901035 | Болт | 2 |
| 18 | 4345924 замена: 4380404 | Компрессор | 1 |
| 18 | 4380404 | Компрессор | 1 |
| 18A | 4352605 замена: 4388086 | Компрессор | 1 |
| 18A | 4388086 | Компрессор | 1 |
| 18B | 4293132 | Кронштейн | 1 |
| 18C | 4294189 | Шайба | 4 |
| 18D | J531035 | Болт | 4 |
| 18E | J640310 | Гайка | 4 |
| 18F | A590110 | Плоская шайба | 4 |
| 18G | A590910 | Пружинная шайба | 4 |
| 18H | J901035 | Болт | 2 |
| 19 | J901025 | Болт | 4 |
| 20 | A590110 | Плоская шайба | 4 |
| 21 | A590910 | Пружинная шайба | 4 |
| 23 | 4314089 | Болт | 2 |
| 24 | A590108 | Плоская шайба | 2 |
| 25 | M500807 | Гайка | 2 |
| 27 | 4315410 | Ремень V | 2 |
| 30 | 7027334 | Крышка | 1 |
| 31 | J901020 | Болт | 6 |
| 32 | A590110 | Плоская шайба | 6 |
| 33 | A590910 | Пружинная шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
