Воздушный фильтр — HITACHI EX3500

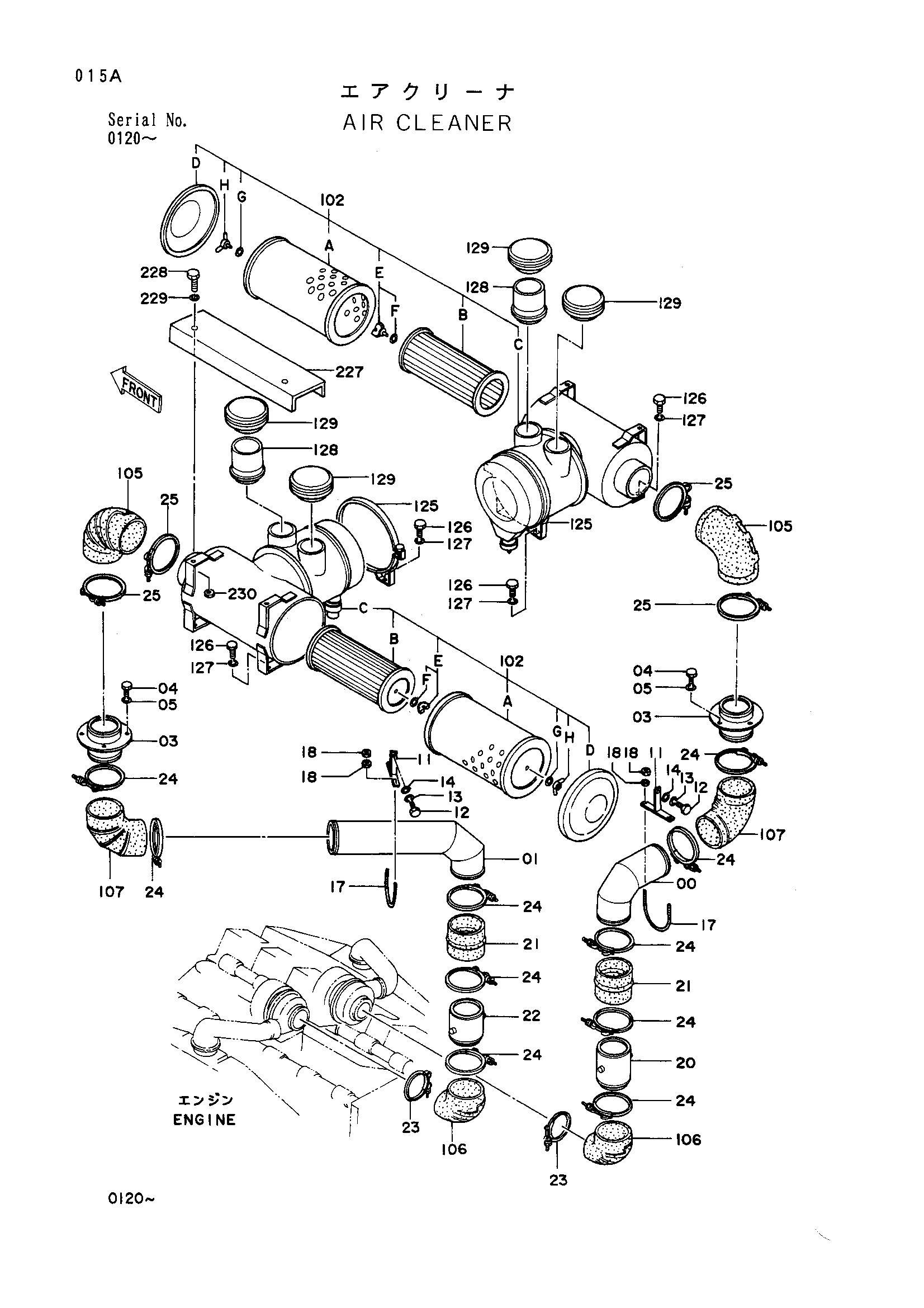

Заводская схема «Воздушный фильтр» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8047250 | Трубка (правый двигатель) | 1 |
| 00 | 8047251 | Трубка (левый двигатель) | 1 |
| 01 | 8047252 | Трубка (правый двигатель) | 1 |
| 01 | 8047253 | Трубка (левый двигатель) | 1 |
| 03 | 8047254 | Трубка | 2 |
| 04 | J901225 | Болт | 8 |
| 05 | A590912 | Пружинная шайба | 8 |
| 11 | 9737049 | Кронштейн | 2 |
| 12 | J901025 | Болт | 2 |
| 13 | A590110 | Плоская шайба | 2 |
| 14 | A590910 | Пружинная шайба | 2 |
| 17 | 4275837 | U-образный болт | 2 |
| 18 | M520012 | Гайка | 8 |
| 20 | 8051378 | Трубка | 1 |
| 21 | 4106891 | Резиновый шланг | 2 |
| 22 | 8051379 | Трубка | 1 |
| 23 | 4282494 | Хомут шланга | 2 |
| 24 | 4282499 | Хомут шланга | 10 |
| 25 | 4282501 | Хомут шланга | 4 |
| 102 | 4187248 | Фильтр воздушный | 2 |
| 102A | 4206272 | Элемент фильтр(наружный) | 1 |
| 102B | 4206273 | Элемент фильтр(внутренний) | 1 |
| 102C | 4279712 | Корпус | 1 |
| 102D | 4279713 | Крышка | 1 |
| 102E | 4298635 | Индикатор | 1 |
| 102F | 4267408 | Шайба | 1 |
| 102G | 4267408 | Шайба | 1 |
| 102H | 4293922 | Гайка винг | 1 |
| 105 | 4188538 | Резиновый шланг | 2 |
| 106 | 4188539 замена: 4295233 | Резиновый шланг | 2 |
| 106 | 4295233 | Резиновый шланг | 2 |
| 107 | 4255810 | Резиновый шланг | 2 |
| 125 | 4188541 | Лента | 2 |
| 126 | J901025 | Болт | 8 |
| 127 | A590910 | Пружинная шайба | 8 |
| 128 | 4276498 | Удлинитель | 2 |
| 129 | 4085785 | Колпачок | 4 |
| 227 | 4291868 | Пластина | 2 |
| 228 | J901025 | Болт | 4 |
| 229 | A590910 | Пружинная шайба | 4 |
| 230 | J950010 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
