Воздушный трубопроводы (6) — HITACHI EX3500

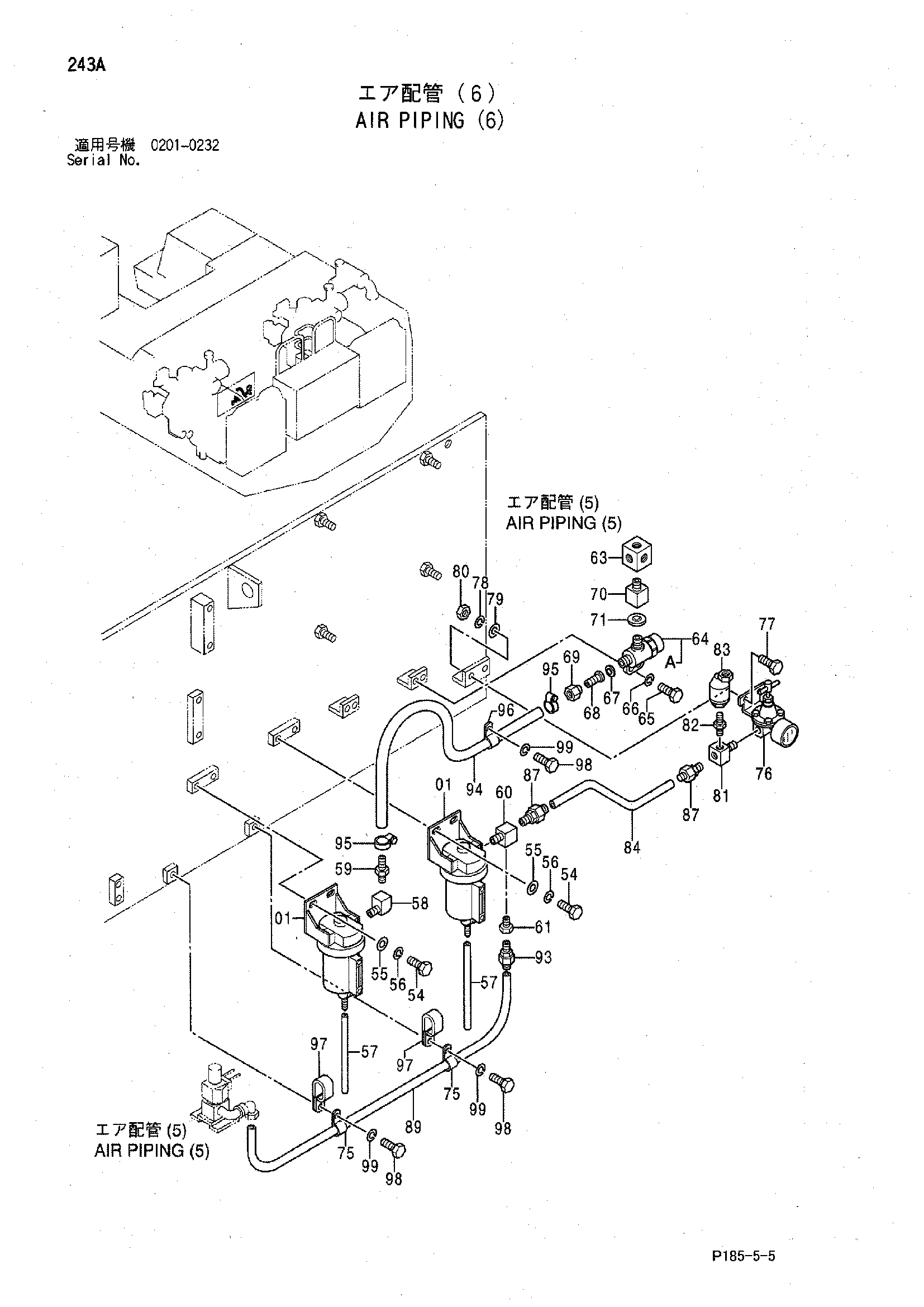

Заводская схема «Воздушный трубопроводы (6)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4158200 | Фильтр воздушный | 2 |
| 54 | J900614 | Болт | 4 |
| 55 | A590106 | Плоская шайба | 4 |
| 56 | A590906 | Пружинная шайба | 4 |
| 57 | 4159073 | Виниловый шланг | 2 |
| 58 | 94-0631 | Угловой штуцер | 1 |
| 59 | 49960 | Адаптер | 1 |
| 60 | 4119005 замена: 4303782 | Тройник | 1 |
| 60 | 4303782 | Тройник | 1 |
| 61 | 94-1601 | Переходник | 1 |
| 63 | 4286031 | Блок | 1 |
| 64 | 4125684 | Регулятор | 1 |
| 64A | 4125693 | Элемент | 1 |
| 65 | J900814 | Болт | 2 |
| 66 | A590908 | Пружинная шайба | 2 |
| 67 | 984225 | Манжета | 1 |
| 68 | 487027 | Втулка | 1 |
| 69 | 971303 | Гайка втулка | 1 |
| 70 | 499820 | Адаптер | 1 |
| 71 | 984219 | Уплотнительная шайба | 1 |
| 75 | 4190282 | Хомут | 3 |
| 76 | 4198244 | Регулятор воздушный | 1 |
| 77 | J900620 | Болт | 2 |
| 78 | A590906 | Пружинная шайба | 2 |
| 79 | A590106 | Плоская шайба | 2 |
| 80 | M500605 | Гайка | 2 |
| 81 | 4119005 замена: 4303782 | Тройник | 1 |
| 81 | 4303782 | Тройник | 1 |
| 82 | 94-1702 | Адаптер | 1 |
| 83 | 986953 | Обратный клапан | 1 |
| 84 | 4192697 | Трубка | 1 |
| 87 | 4508492 | Разъём | 2 |
| 89 | 4192696 | Трубка | 1 |
| 93 | 992313 | Разъём | 1 |
| 94 | 4192700 | Резиновый шланг | 1 |
| 95 | 4514700 | Зажим шланг | 2 |
| 96 | 4190262 | Зажим | 1 |
| 97 | 4190276 | Зажим | 2 |
| 98 | J901016 | Болт | 4 |
| 99 | A590910 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
