HCM-1 (стрела) — HITACHI EX3500

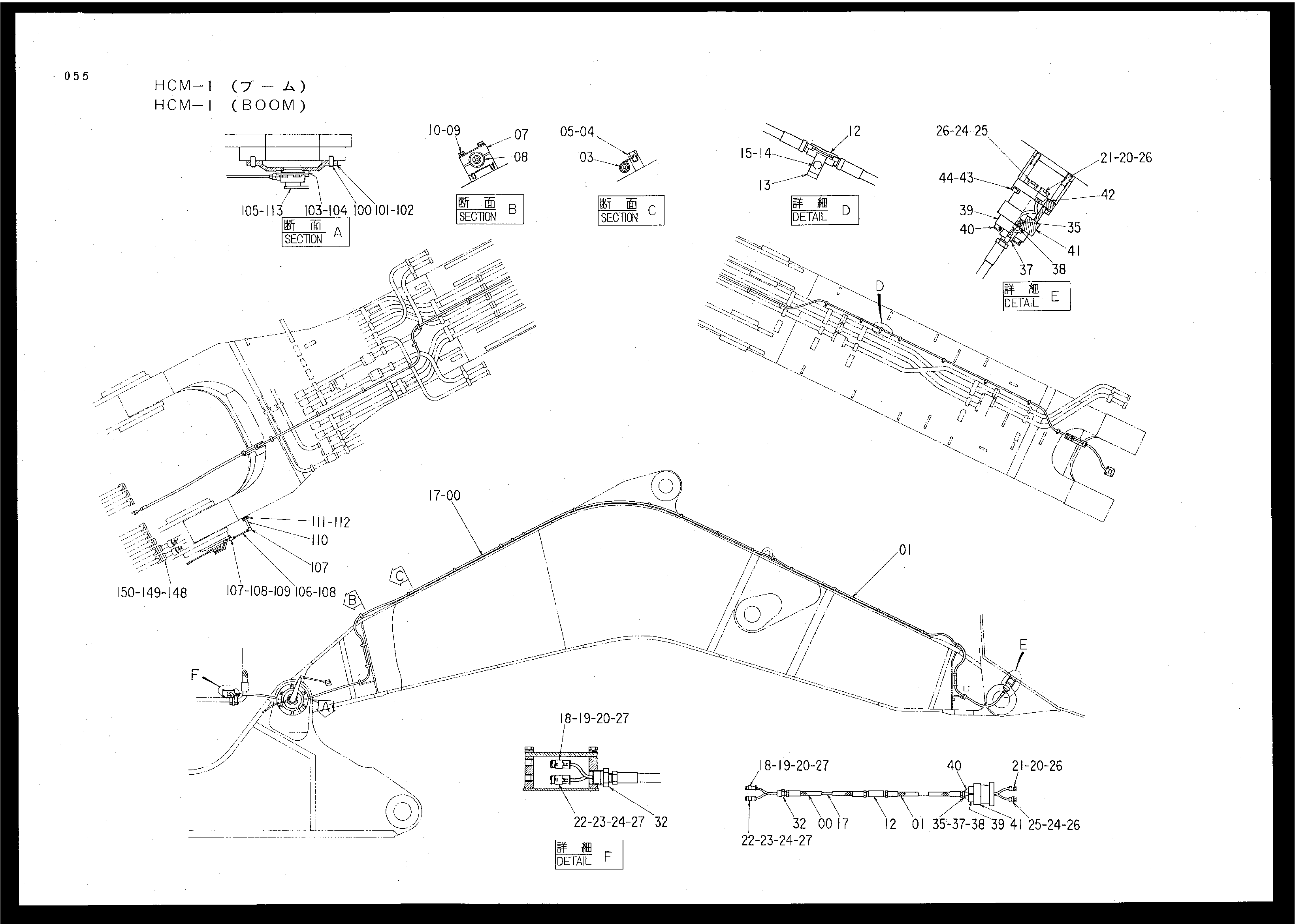

Заводская схема «HCM-1 (стрела)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4248600	Шланг	1
01	4247599	Шланг	1
03	4190274	Зажим	14
04	J901216	Болт	14
05	A590912	Пружинная шайба	14
07	4217754	Кланп	8
08	4248457	Втулка	8
09	J900865	Болт	16
10	A590908	Пружинная шайба	16
12	4204457	Разъём	1
13	4053595	Хомут трубки	1
14	J901225	Болт	1
15	A590912	Пружинная шайба	1
17	4248585	Трос щиток	1
18	4205147	Разъём колпачок	1
19	4178303	Уплотнительное кольцо	1
20	4178304	Колпачок	2
21	4205146	Разъём пробка	1
22	4156223	Колпачок	1
23	4156228	Уплотнительное кольцо	1
24	4156227	Колпачок	2
25	4156224	Пробка	1
26	4156226	Палец	7
27	4156225	Палец	7
32	94-1610	Переходник	1
35	4204460	Разъём	1
37	4204458	Адаптер	1
38	985098	Уплотнительное кольцо	1
39	4085560	Разъёмный фланец	2
40	4159727	Болт с внутренним шестигранником	4
41	8046136	Колпачок	1
42	A810070	Уплотнительное кольцо	1
43	J901200	Болт	4
44	A590912	Пружинная шайба	4
100	J402050	Установочный штифт	2
101	4018545	Шайба	6
102	3038636	Крышка	1
103	4196426	Крышка	1
104	A811105	Уплотнительное кольцо	1
105	M341045	Болт с внутренним шестигранником	4
106	4189354	Шток	1
107	4056020	Шарнир	2
108	J952012	Гайка	3
109	A590912	Пружинная шайба	1
110	9726701	Шток	1
111	J901022	Болт	4
112	A590910	Пружинная шайба	4
113	9089107	Датчик угол (стрела)	1
148	3047979	Блок	2
149	4510170	Уплотнительное кольцо	2
150	J912002	Болт	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
