Передний трубопроводы (погрузчик): 3 — HITACHI EX3500

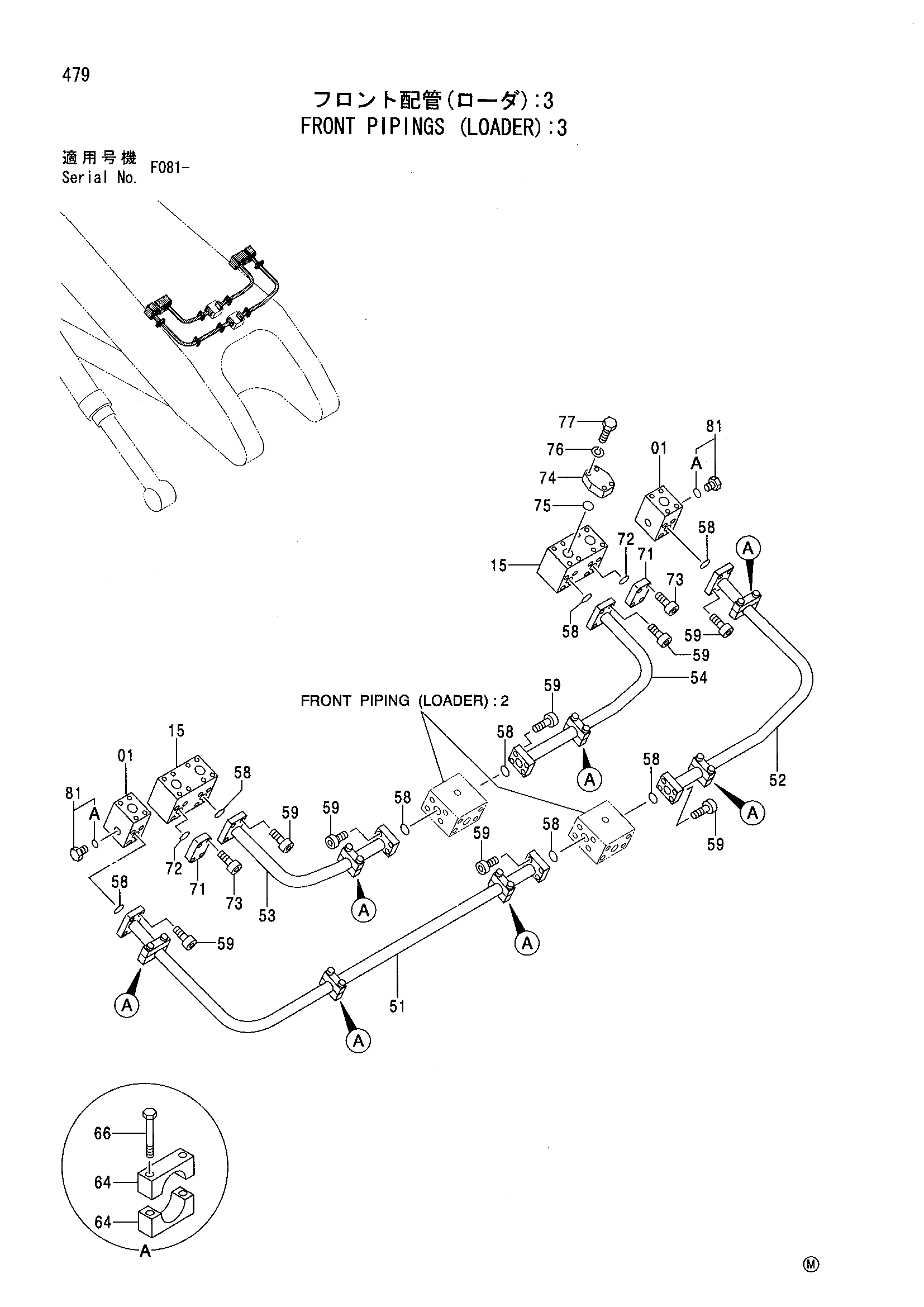

Заводская схема «Передний трубопроводы (погрузчик): 3» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3033044 | Блок | 2 |
| 15 | 4192967 | Коллектор | 2 |
| 51 | 8076697 | Трубка | 1 |
| 52 | 8076693 | Трубка | 1 |
| 53 | 8076696 | Трубка | 1 |
| 54 | 7076694 | Трубка | 1 |
| 58 | 4510169 | Уплотнительное кольцо | 8 |
| 59 | M341650 | Болт с внутренним шестигранником | 32 |
| 64 | 4342723 | Хомут трубки | 14 |
| 66 | J011295 | Болт с шайбой | 14 |
| 71 | 4091297 | Крышка | 2 |
| 72 | 4510169 | Уплотнительное кольцо | 2 |
| 73 | M341650 | Болт с внутренним шестигранником | 8 |
| 74 | 3031029 | Крышка | 1 |
| 75 | 4510170 | Уплотнительное кольцо | 1 |
| 76 | A590920 | Пружинная шайба | 4 |
| 77 | J912070 | Болт | 4 |
| 81 | 4093624 | Пробка | 2 |
| 81A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
