Ковш 16.8 — HITACHI EX3500

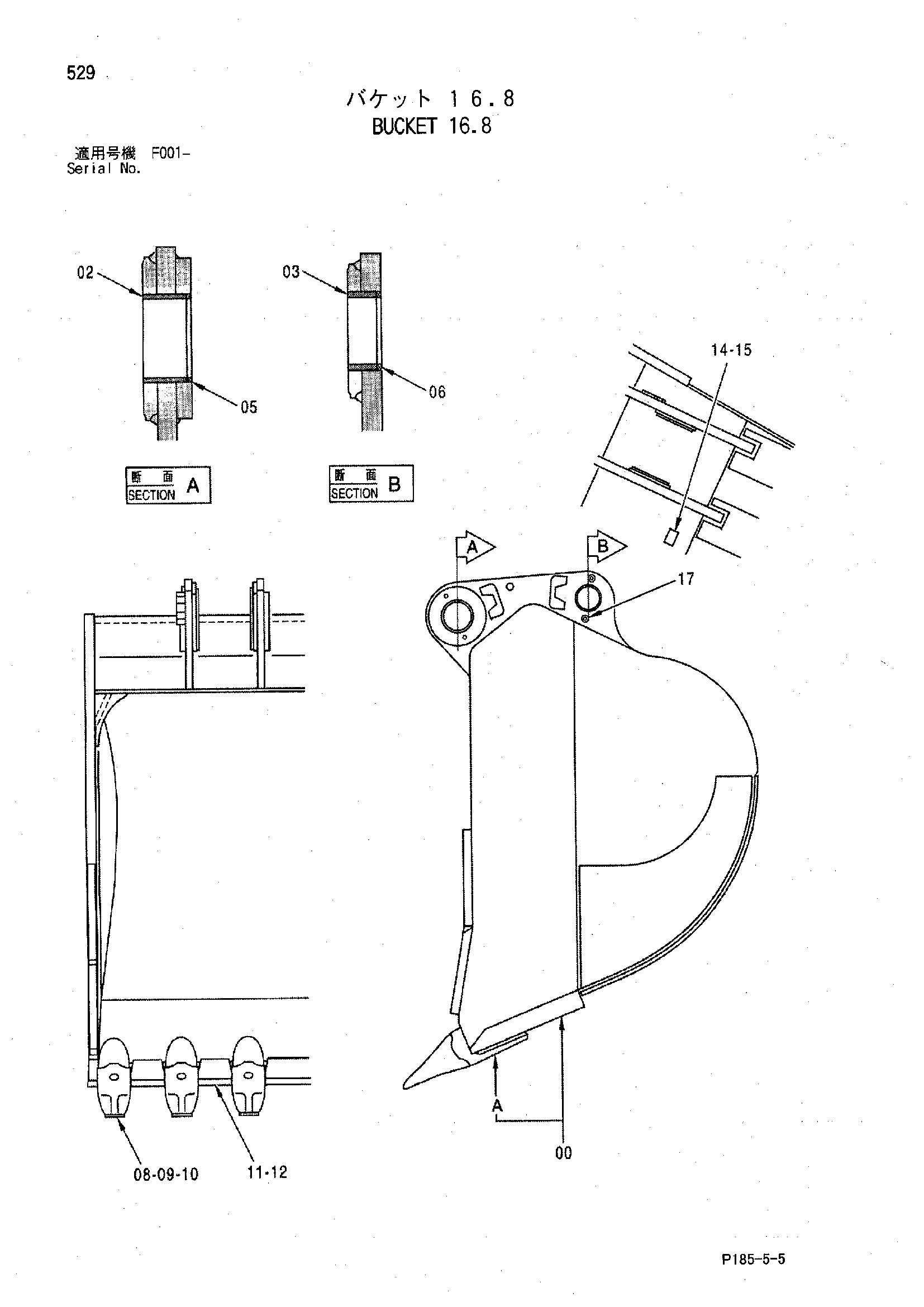

Заводская схема «Ковш 16.8» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9134143 | Ковш в сборе | 1 | |
| 00 | 5004353 | Ковш обратная лопата | 1 |
| 00A | 4232411 замена: 4342116 | Адаптер зуба | 6 |
| 00A | 4342116 | Адаптер зуба | 6 |
| 02 | 4228555 | Втулка | 4 |
| 03 | 4228554 | Втулка | 4 |
| 05 | 4175469 | Пылезащитное уплотнение | 4 |
| 06 | 4083967 | Пылезащитное уплотнение | 4 |
| 08 | 4232412 | Коронка зуба | 6 |
| 08 | 4328234 | Коронка зуба | 6 |
| 09 | 4232413 | Ведге | 6 |
| 09 | 4257110 | Ведге | 6 |
| 10 | 4232414 | Золотник | 6 |
| 11 | 4328235 | Кожух | 5 |
| 12 | 4214978 | Резиновая прокладка | 10 |
| 15 | M492564 | Приводной винт | 4 |
| 17 | 425176 | Пробка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
