Кондиционер группа (2) — HITACHI EX3500

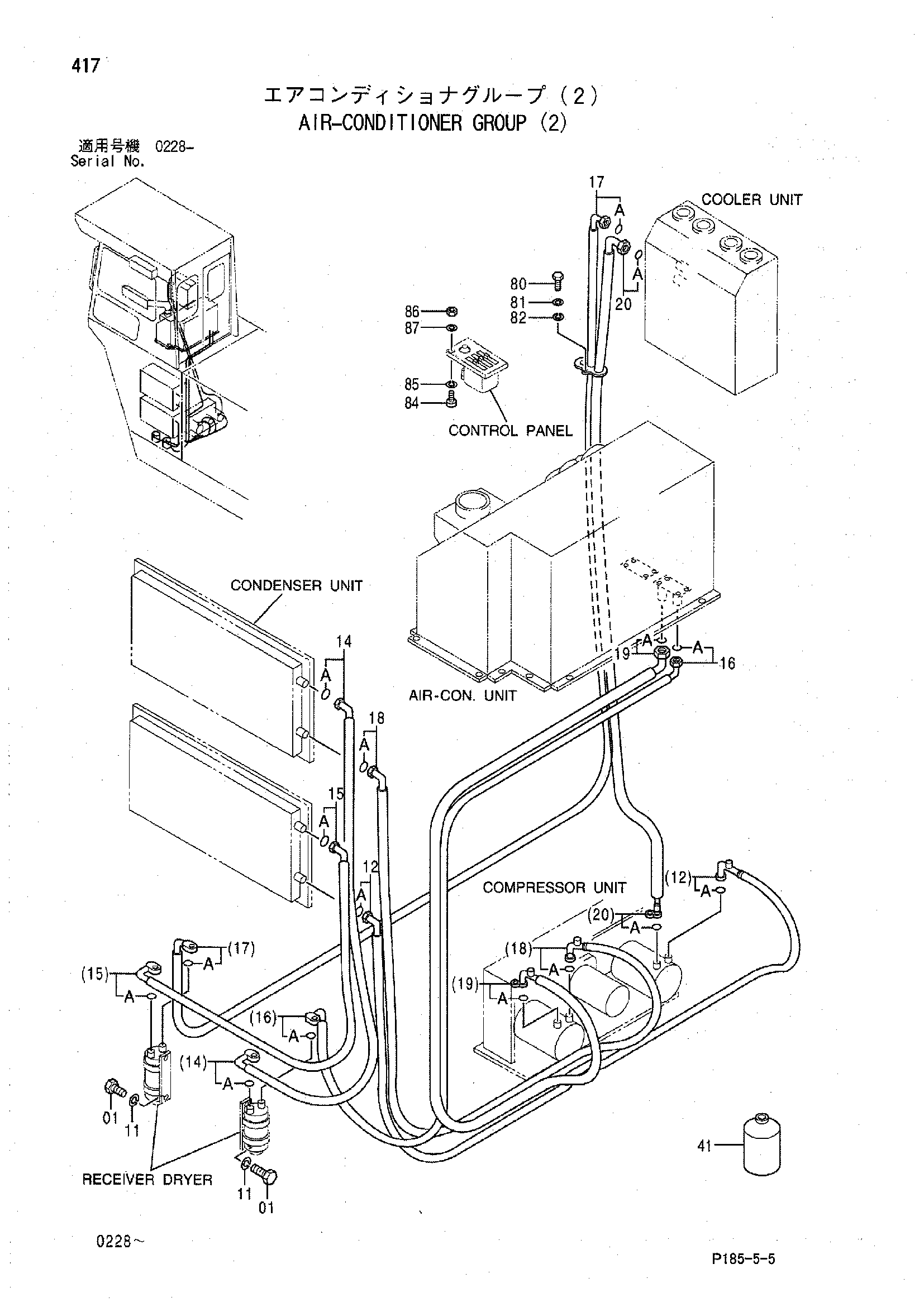

Заводская схема «Кондиционер группа (2)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J900816 | Болт | 4 |
| 11 | A590908 | Пружинная шайба | 4 |
| 12 | 4341782 | Шланг радиатора | 1 |
| 12A | 4343840 | Уплотнительное кольцо | 2 |
| 14 | 4341779 | Шланг радиатора | 1 |
| 14A | 4343839 | Уплотнительное кольцо | 2 |
| 15 | 4341783 | Шланг радиатора | 1 |
| 15A | 4343839 | Уплотнительное кольцо | 2 |
| 16 | 4341780 | Шланг радиатора | 1 |
| 16A | 4343839 | Уплотнительное кольцо | 2 |
| 17 | 4341784 | Шланг радиатора | 1 |
| 17A | 4343839 | Уплотнительное кольцо | 2 |
| 18 | 4341778 | Шланг радиатора | 1 |
| 18A | 4343840 | Уплотнительное кольцо | 2 |
| 19 | 4341781 | Шланг радиатора | 1 |
| 19A | 4343838 | Уплотнительное кольцо | 2 |
| 20 | 4341785 | Шланг радиатора | 1 |
| 20A | 4343838 | Уплотнительное кольцо | 2 |
| 41 | 4347644 | GAS | 10 |
| 80 | J900614 | Болт | 1 |
| 81 | A590106 | Плоская шайба | 1 |
| 82 | A590906 | Пружинная шайба | 1 |
| 84 | J850410 | Винт | 4 |
| 85 | J251004 | Пружинная шайба | 4 |
| 86 | J230004 | Гайка | 4 |
| 87 | J250004 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
