Электрооборудование (2-6) — HITACHI EX3500

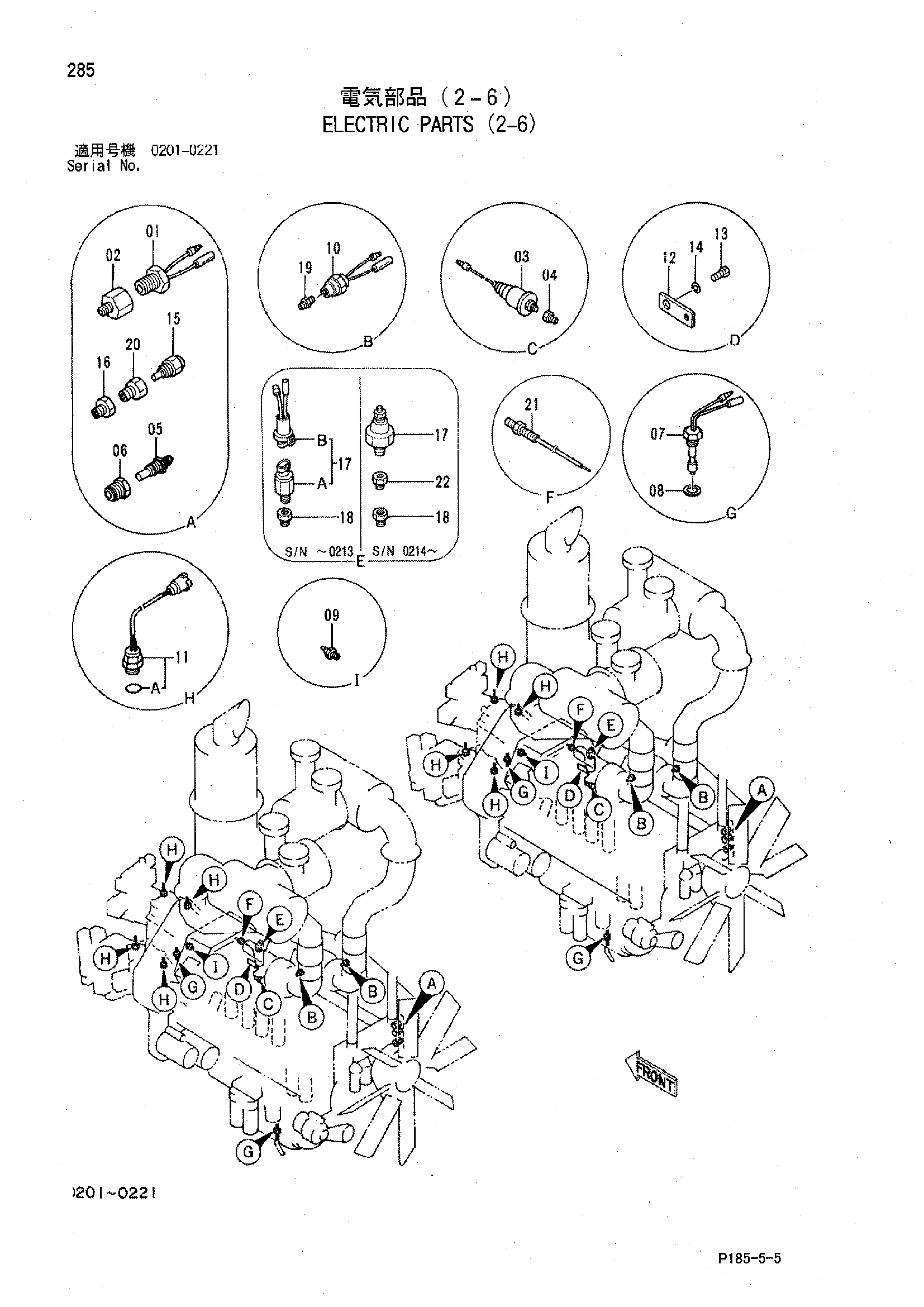

Заводская схема «Электрооборудование (2-6)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4271489 | Выключатель | 2 |
| 02 | 4192882 | Адаптер | 2 |
| 03 | 4245629 | Блок | 2 |
| 04 | 4186083 | Адаптер | 2 |
| 05 | 4187223 | Блок | 2 |
| 06 | 4087499 | Адаптер | 2 |
| 07 | 4191728 | Выключатель уровень | 4 |
| 08 | A890022 | Манжета | 4 |
| 09 | 4099039 | Датчик давления | 2 |
| 10 | 4224238 | Индикатор | 4 |
| 11 | 4249968 | Датчик | 8 |
| 11A | 955656 | Уплотнительное кольцо | 1 |
| 12 | 4204855 | Пластина | 2 |
| 13 | 19H2717 | Болт | 2 |
| 14 | A590920 | Пружинная шайба | 2 |
| 15 | 4149335 | Выключатель термостатический | 2 |
| 16 | 4254226 | Втулка | 2 |
| 17 | 4252177 | Датчик давления | 2 |
| 17A | 4249966 | Датчик давления | 1 |
| 17B | 4252130 | Жгут проводов | 1 |
| 17 | 4291232 | Датчик давления | 2 |
| 18 | 4254227 | Адаптер | 2 |
| 19 | 4255811 | Адаптер | 4 |
| 20 | 4087499 | Адаптер | 1 |
| 21 | 4182171 | Датчик | 2 |
| 22 | 4186083 | Адаптер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
