Напорный трубопроводы (2) <насос: левый> — HITACHI EX3500

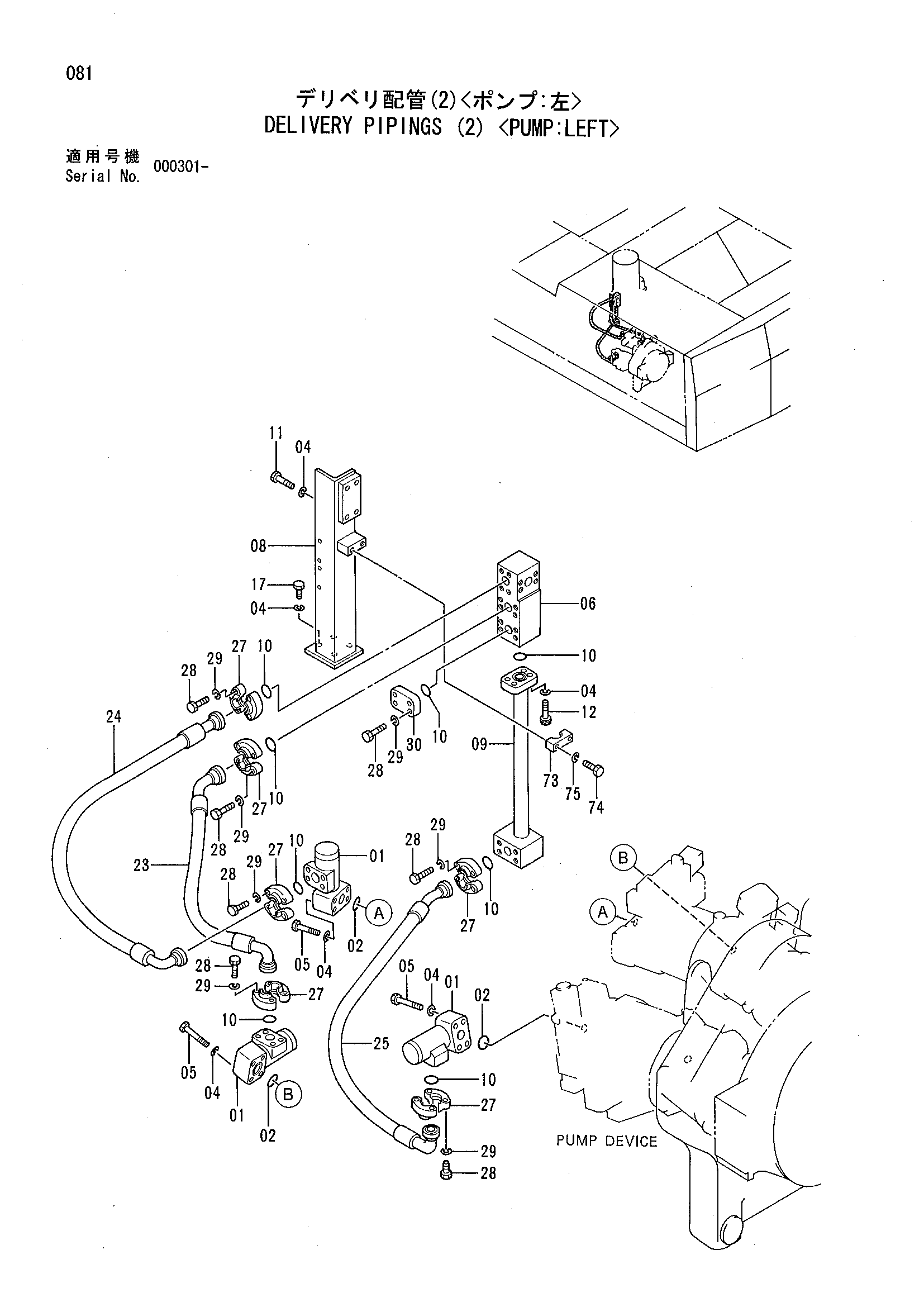

Заводская схема «Напорный трубопроводы (2) <насос: левый>» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4179350 | Обратный клапан | 3 |
| 02 | 4292387 | Уплотнительное кольцо | 3 |
| 04 | A590916 | Пружинная шайба | 24 |
| 05 | J901604 | Болт | 12 |
| 06 | 4193995 | Блок | 1 |
| 08 | 7017344 | Кронштейн | 1 |
| 09 | 8061246 | Трубка | 1 |
| 10 | 4292384 | Уплотнительное кольцо | 8 |
| 11 | J901660 | Болт | 4 |
| 12 | M341650 | Болт с внутренним шестигранником | 4 |
| 17 | J901645 | Болт | 4 |
| 23 | 4347827 | Шланг | 1 |
| 24 | 4295676 | Шланг | 1 |
| 25 | 4291141 | Шланг | 1 |
| 27 | 4075854 | Разъёмный фланец | 12 |
| 28 | J901655 | Болт | 28 |
| 29 | A590916 | Пружинная шайба | 28 |
| 30 | 4091297 | Крышка | 1 |
| 73 | 4058368 | Хомут трубки | 1 |
| 74 | J901280 | Болт | 2 |
| 75 | A590912 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
