Быстрый заправка система — HITACHI EX3500

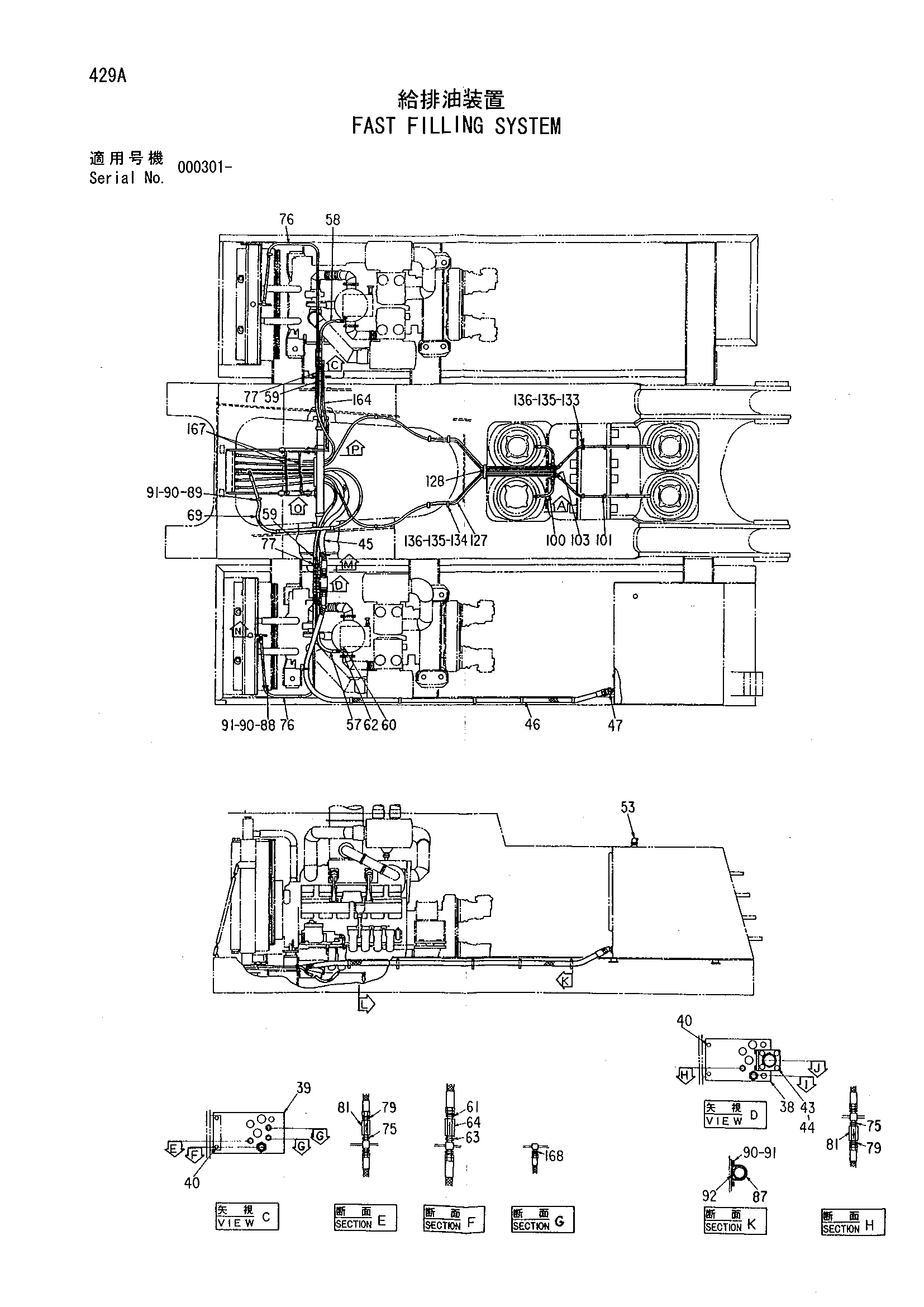

Заводская схема «Быстрый заправка система» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7017203	Опора	1
01	J901660	Болт	4
02	J950016	Гайка	4
03	4114405	Шайба	8
05	8036277	Кронштейн	1
06	J901235	Болт	8
07	4086891	Шайба	8
08	A590912	Пружинная шайба	8
11	8036276	Рукоять	2
12	4192430	Гидроцилиндр. подъём	2
13	4192415	Втулка	2
14	4192416	Втулка	4
15	4192417	Палец	6
16	A590124	Шайба	10
17	A766040	Шплинт	6
21	7017164	Панель	1
22	J901245	Болт	6
23	4192418	Ограничитель	2
24	J901240	Болт	4
25	A590912	Пружинная шайба	10
26	J950012	Гайка	10
28	4192419	Кронштейн	1
29	J021020	Болт с шайбой	2
33	4192464	Резиновая прокладка	6
34	4192465	Пластина	6
35	J901022	Болт	24
36	A590410	Шайба тонгуед	24
38	7017162	Панель	1
38	7036326	Панель	1
39	7017165	Панель	1
40	J011225	Болт с шайбой	4
42	3036412	Фланец	2
43	J931645	Болт	8
44	A590916	Пружинная шайба	8
45	4192011	Шланг	1
46	4192012	Шланг	1
47	94-1508	Угловой штуцер	1
48	94-1308	Адаптер	3
50	4193680	Обратный клапан	1
51	4291578	Пробка	1
53	4178744	Клапан	1
54	A811065	Уплотнительное кольцо	2
55	J011025	Болт с шайбой	2
57	4339631	Шланг	1
58	4339632	Шланг	1
59	4157697	Шланг	2
60	3020006	Адаптер	4
61	94-1304	Адаптер	6
62	94-1404	Угловой штуцер	2
63	94-1704	Адаптер	2
64	4163094	Обратный клапан	3
65	4291577	Пробка	2
69	4192014	Шланг	1
70	94-1304	Адаптер	1
71	94-1404	Угловой штуцер	1
72	4505388	Пробка	3
74	94-1704	Адаптер	1
75	94-1703	Адаптер	4
76	4077409	Шланг	2
77	4157669	Шланг	2
78	94-1403	Угловой штуцер	2
79	94-1303	Адаптер	6
81	4163091	Обратный клапан	2
85	94-0662	Тройник	2
87	4192564	Хомут	6
88	4190263	Зажим	4
89	4190264	Зажим	3
90	J901016	Болт	19
91	A590910	Пружинная шайба	19
92	4302263	Резиновая прокладка	6
93	94-0633	Угловой штуцер	2
94	94-1603	Переходник	2
95	4193832	Шаровой клапан	2
96	94-2024	Пробка	4
97	94-2014	Пробка	2
100	4042873	Шланг	2
101	4055272	Шланг	2
102	94-1303	Адаптер	2
103	94-1503	Угловой штуцер	2
105	3035418	Блок	1
106	J011065	Болт с шайбой	2
108	4184833	Шаровой клапан	4
112	4189088	Трубка	1
113	4189089	Трубка	1
114	4189090	Трубка	1
115	4189091	Трубка	1
116	4130173	Штуцер трубки	8
117	4054025	Хомут	1
118	J901040	Болт	2
119	A590910	Пружинная шайба	2
122	4189084	Блок	1
123	J011250	Болт с шайбой	2
127	4192013	Шланг	4
128	94-1502	Угловой штуцер	4
129	94-1302	Адаптер	4
130	498517	Пробка	4
133	4190263	Зажим	6
134	4190282	Зажим	8
135	J901016	Болт	14
136	A590910	Пружинная шайба	14
138	4192413	Хомут	1
139	4192414	Хомут	2
140	4186032	Хомут	1
141	4186033	Втулка	1
142	4192411	Втулка	3
143	4192412	Втулка	2
144	4192410	Втулка	4
145	J011090	Болт с шайбой	12
146	J901004	Болт	2
147	A590910	Пружинная шайба	2
151	4193679	Кронштейн	1
152	J901025	Болт	2
153	A590910	Пружинная шайба	2
155	4193681	Клапан	1
156	4203897	Блок	1
157	4193683	Фланец	1
158	4506320	Уплотнительное кольцо	2
161	J901030	Болт	2
162	A590910	Пружинная шайба	2
164	4022548	Шланг	2
165	4044758	Шланг	1
166	4055294	Шланг	1
167	4055273	Шланг	2
168	94-1301	Адаптер	4
169	94-1401	Угловой штуцер	2
170	4112300	Угловой штуцер	2
171	4187557	Штуцер трубки	2
172	4015427	Адаптер	1
173	M340575	Болт с внутренним шестигранником	4
174	A590905	Пружинная шайба	4
200	4206315	Кран	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
