Погрузчик ковш 21.8 — HITACHI EX3500

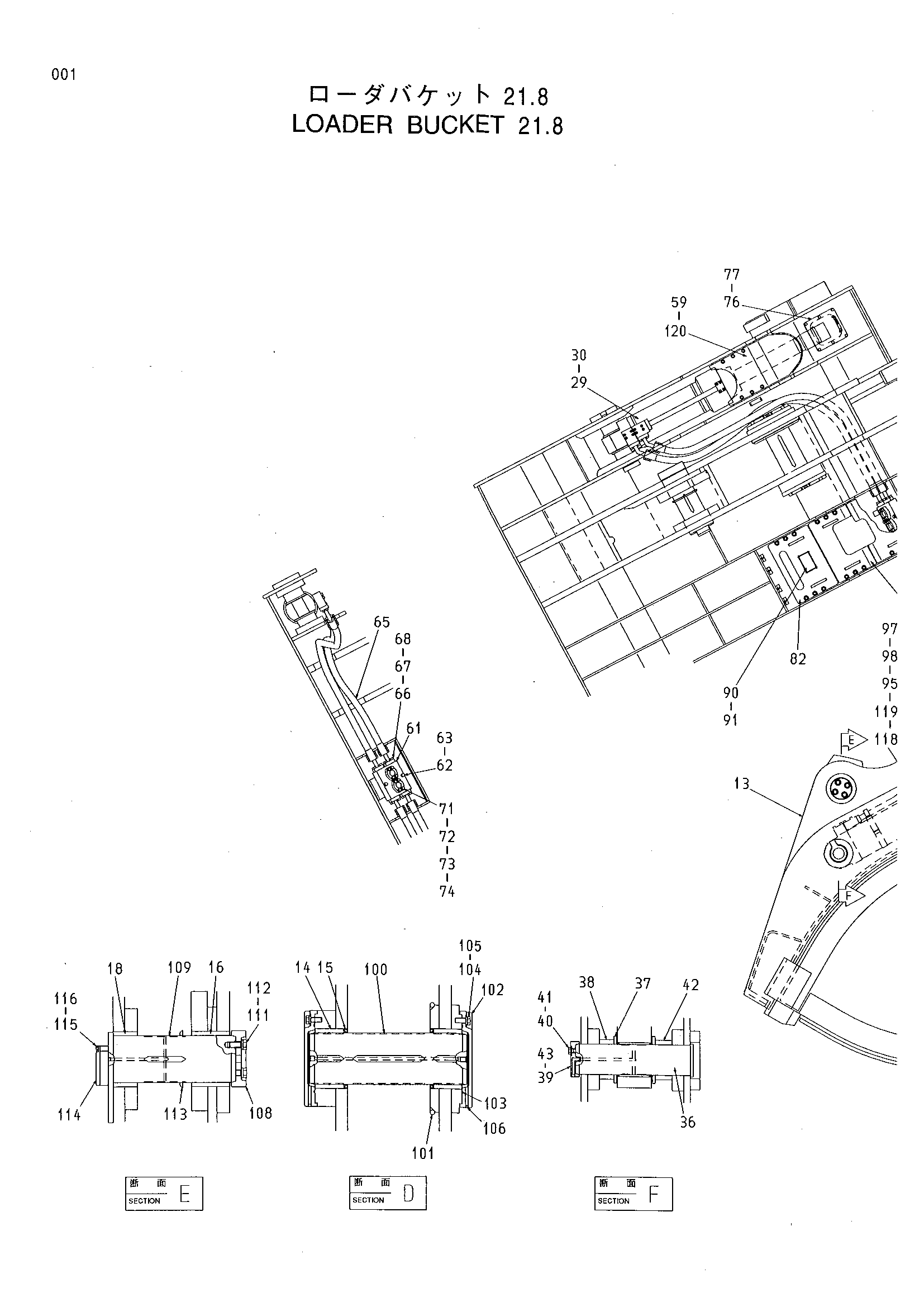

Заводская схема «Погрузчик ковш 21.8» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5005845	Ковш передний	1
01	4193396	Втулка	4
02	4194049	Проставка	2
03	4175470	Пылезащитное уплотнение	4
04	4193455	Втулка	4
05	4214987	Резиновая прокладка	10
06	4187862	Коронка зуба	6
07	4187863	Золотник	6
08	4187864	Ведге	6
09	4193009	Кожух	1
10	4193010	Схроуд R	2
11	4193011	Схроуд L	2
13	5005857	Ковш задний	1
14	4201152	Втулка	4
15	4194029	Пылезащитное уплотнение	4
16	4193451	Втулка	2
18	4193452	Втулка	2
19	4193453	Втулка	2
20	4193454	Втулка	2
22	4182053	Уплотнительное кольцо	2
23	4194047	Регулировочная шайба	4
24	8036666	Палец	2
25	4194032	Проставка	2
26	4194031	Пластина	2
27	J901650	Болт	6
28	A590916	Пружинная шайба	6
29	4306630	Гидроцилиндр. разгрузка	1
30	4306629	Гидроцилиндр. разгрузка	1
32	3080694	Палец	2
33	4365828	Стопорная пластина	2
34	M342765	Болт с внутренним шестигранником	10
35	94-2010	Пробка	2
36	8038666	Палец	2
37	4194033	Проставка	4
38	4194034	Проставка	2
39	3038017	Ограничитель	2
40	J901635	Болт	6
41	A590916	Пружинная шайба	6
42	4195348	Проставка	2
43	4506416	Уплотнительное кольцо	2
45	4339314	Резиновая прокладка	2
46	4194035	Пластина	2
47	J901230	Болт	6
48	A590412	Шайба тонгуед	6
50	9742948	Резиновая прокладка	2
51	J901670	Болт	6
52	A590916	Пружинная шайба	6
54	8061713	Крышка	2
55	4345132	Крышка	2
56	J011225	Болт с шайбой	24
59	J061240	Болт с шайбой	12
61	4193942	Коллектор	1
62	J901601	Болт	2
63	A590916	Пружинная шайба	2
65	4304427	Шланг	4
66	4508805	Уплотнительное кольцо	8
67	4089703	Разъёмный фланец	16
68	M341450	Болт с внутренним шестигранником	32
71	4204849	Крышка	2
72	4510169	Уплотнительное кольцо	2
73	4075854	Разъёмный фланец	4
74	M341656	Болт с внутренним шестигранником	8
76	8071894	Крышка	2
77	J011230	Болт с шайбой	12
80	7034404	Крышка	1
81	7034405	Крышка	1
82	8071893	Крышка	1
83	J901440	Болт	22
84	J217084	Шайба	22
85	A590914	Пружинная шайба	22
87	4209534	Информационная табличка	1
88	M492564	Приводной винт	4
90	3071626	Информационная табличка	1
91	M492964	Приводной винт	4
95	J901445	Болт	12
97	4086894	Шайба	12
98	A590914	Пружинная шайба	12
100	3036478	Палец	2
101	4194028	Уплотнительное кольцо	2
102	3036468	Крышка	4
103	A811280	Уплотнительное кольцо	4
104	J912055	Болт	24
105	A590920	Пружинная шайба	24
106	94-2011	Пробка	2
107	494465	Колпачок	8
108	4393392	Ограничитель	2
109	8036665	Палец	2
111	J912460	Болт	8
112	A590924	Пружинная шайба	8
113	4195377	Пластина	2
114	4195686	Крышка	2
115	J901025	Болт	10
116	A590910	Пружинная шайба	10
118	8072515	Крышка	2
119	8072516	Крышка	2
120	3082609	Крышка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
