Кондиционер группа (3) — HITACHI EX3500

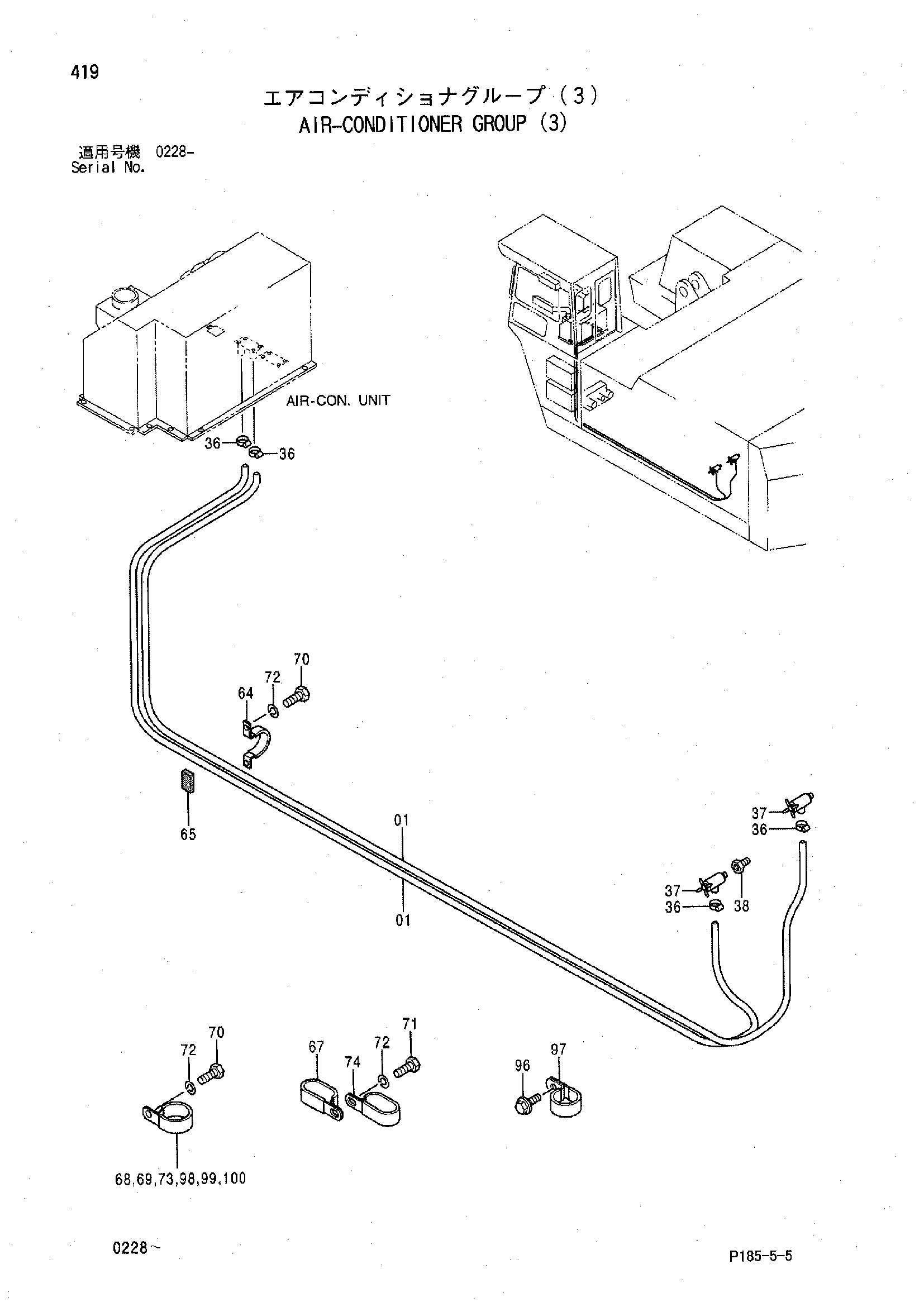

Заводская схема «Кондиционер группа (3)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4198199 | Резиновый шланг | 2 |
| 36 | 4507228 | Хомут шланга | 4 |
| 37 | 4507979 | Клапан | 2 |
| 38 | 4087902 замена: 4295141 | Адаптер | 1 |
| 38 | 4295141 | Адаптер | 1 |
| 64 | 4192564 | Хомут | 8 |
| 65 | 4302263 | Резиновая прокладка | 8 |
| 67 | 4190266 | Зажим | 1 |
| 68 | 4190264 | Зажим | 1 |
| 69 | 4193816 | Зажим | 9 |
| 70 | J901016 | Болт | 39 |
| 71 | J901020 | Болт | 1 |
| 72 | A590910 | Пружинная шайба | 40 |
| 73 | 4193848 | Зажим | 1 |
| 74 | 4192034 | Зажим | 1 |
| 96 | J021020 | Болт с шайбой | 3 |
| 97 | 4190277 | Зажим | 3 |
| 98 | 4190274 | Зажим | 1 |
| 99 | 4190263 | Зажим | 5 |
| 100 | 4190265 | Зажим | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
