Основные гидролинии (1)<основной, C/V> — HITACHI EX3500

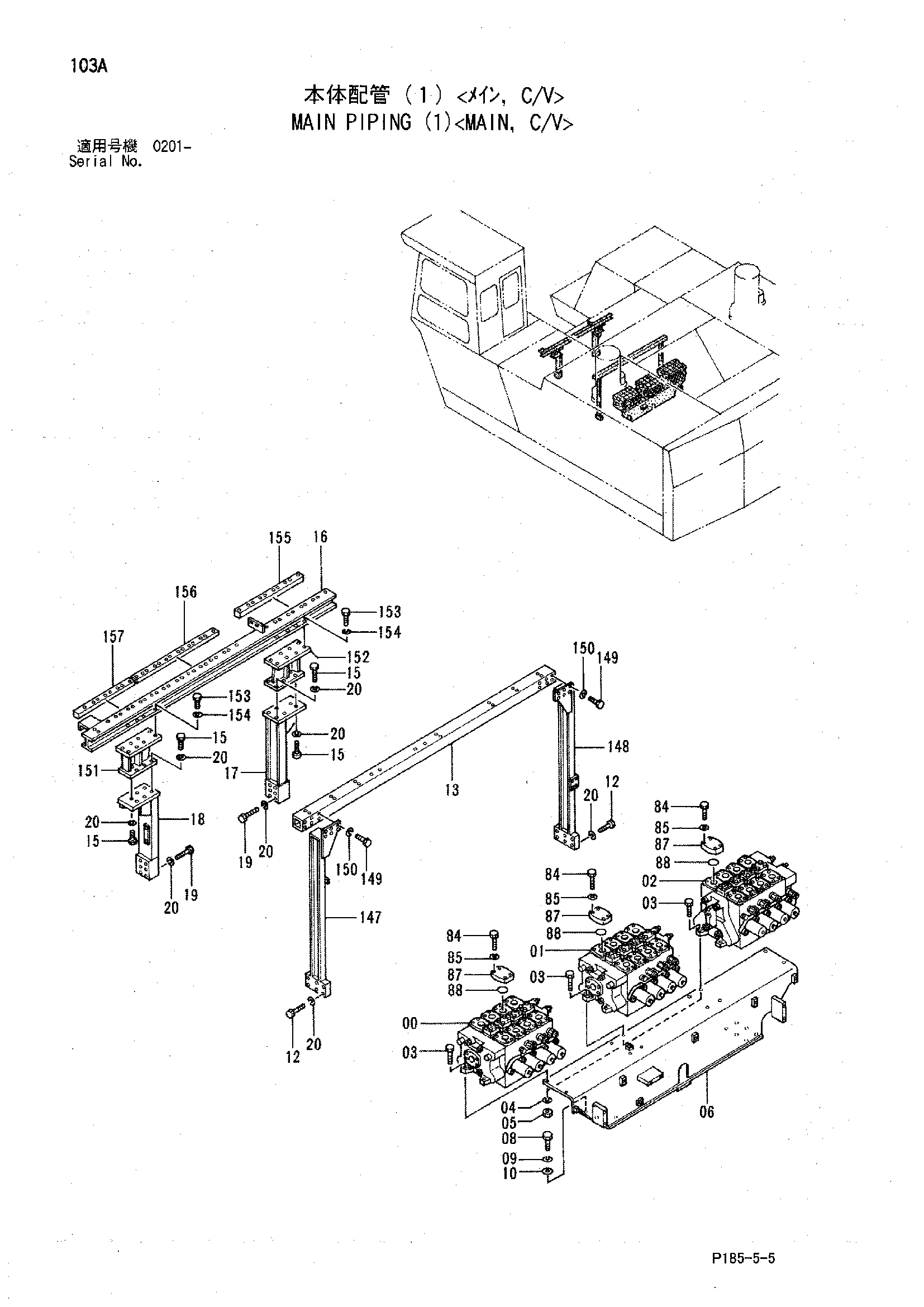

Заводская схема «Основные гидролинии (1)<основной, C/V>» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4191087 замена: 4292739 | Гидрораспределитель | 1 |
| 00 | 4292739 замена: 4323163 | Гидрораспределитель | 1 |
| 00 | 4323163 замена: 4330632 | Гидрораспределитель | 1 |
| 00 | 4330632 замена: 4371325 | Гидрораспределитель | 1 |
| 00 | 4371325 | Гидрораспределитель | 1 |
| 01 | 4191086 замена: 4292737 | Гидрораспределитель | 1 |
| 01 | 4292737 замена: 4323162 | Гидрораспределитель | 1 |
| 01 | 4323162 замена: 4330631 | Гидрораспределитель | 1 |
| 01 | 4330631 замена: 4371324 | Гидрораспределитель | 1 |
| 01 | 4371324 | Гидрораспределитель | 1 |
| 02 | 4191088 замена: 4292749 | Гидрораспределитель | 1 |
| 02 | 4292749 замена: 4323164 | Гидрораспределитель | 1 |
| 02 | 4323164 замена: 4371321 | Гидрораспределитель | 1 |
| 02 | 4371321 | Гидрораспределитель | 1 |
| 03 | J912070 | Болт | 12 |
| 04 | A590920 | Пружинная шайба | 12 |
| 05 | J951020 | Гайка | 8 |
| 06 | 6008535 | Опора | 1 |
| 08 | J912055 | Болт | 12 |
| 09 | A590920 | Пружинная шайба | 12 |
| 10 | 4018545 | Шайба | 12 |
| 12 | J912090 | Болт | 12 |
| 13 | 8045678 замена: 8060269 | Опора | 1 |
| 13 | 8060269 | Балка | 1 |
| 15 | J912055 | Болт | 12 |
| 16 | 8045674 | Опора | 1 |
| 17 | 8036553 | Опора | 1 |
| 18 | 8036554 | Опора | 1 |
| 19 | J912004 | Болт | 12 |
| 20 | A590920 | Пружинная шайба | 36 |
| 84 | J912075 | Болт | 12 |
| 85 | A590920 | Пружинная шайба | 12 |
| 87 | 3031029 | Крышка | 3 |
| 88 | 4292385 | Уплотнительное кольцо | 3 |
| 147 | 8045679 | Опора | 1 |
| 148 | 8045680 | Опора | 1 |
| 149 | J901645 | Болт | 16 |
| 150 | A590916 | Пружинная шайба | 16 |
| 151 | 8045675 | Опора | 1 |
| 152 | 8045673 | Опора | 1 |
| 153 | J901640 | Болт | 16 |
| 154 | A590916 | Пружинная шайба | 16 |
| 155 | 4249859 | Седло винта | 1 |
| 156 | 4249860 | Седло винта | 1 |
| 157 | 4249861 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
