Смазка трубопроводы (верхняя платформа) — HITACHI EX3500

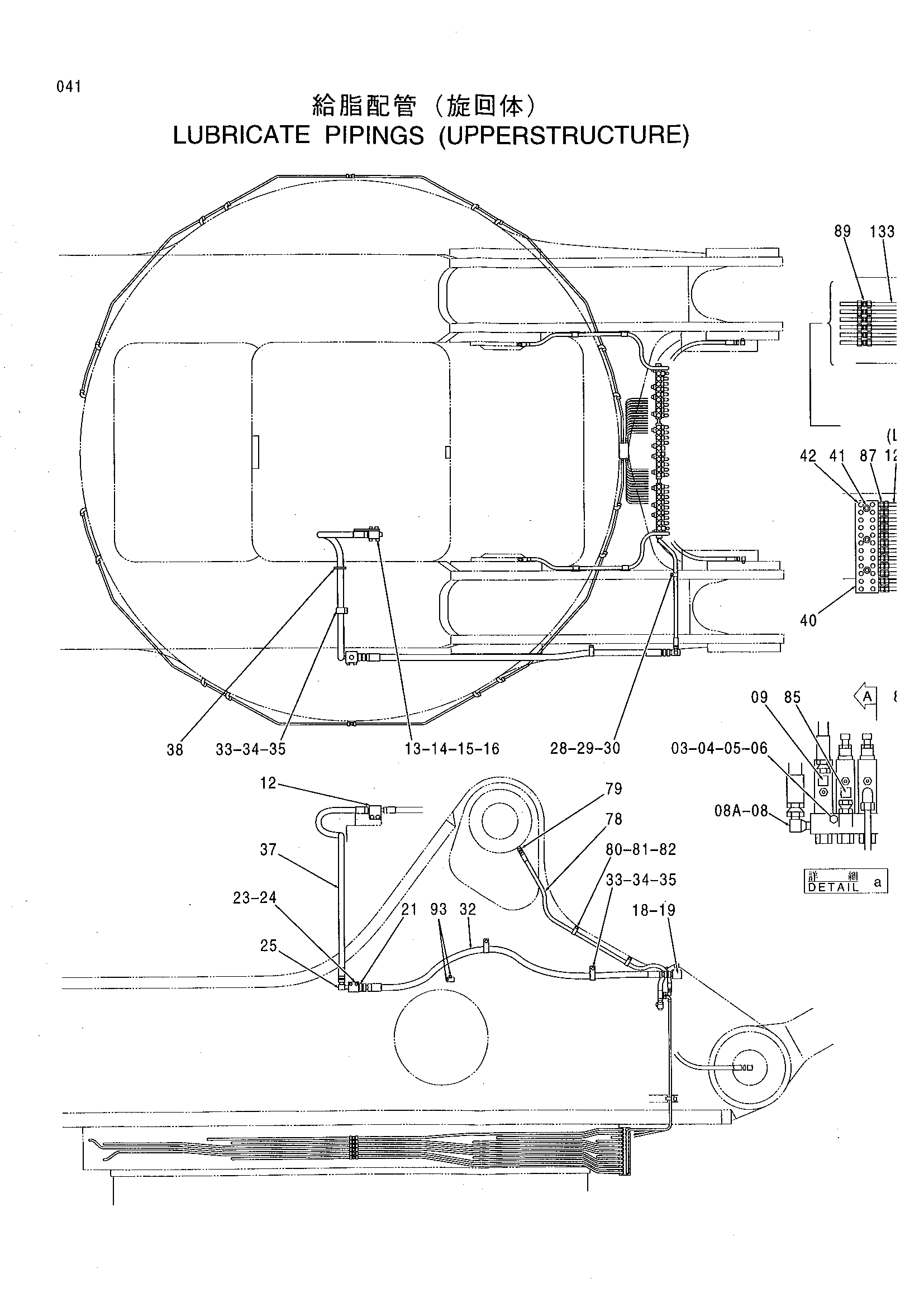

Заводская схема «Смазка трубопроводы (верхняя платформа)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4273775	Клапан	1
01	4273776	Клапан	1
02	4273777	Клапан	1
03	J900855	Болт	12
04	4343991	Шайба	12
05	A590908	Пружинная шайба	12
06	M500807	Гайка	12
07	4198472	Адаптер	2
07A	4509180	Уплотнительное кольцо	2
08	4037761	Угловой штуцер	1
08A	4509180	Уплотнительное кольцо	1
09	4147586	Угловой штуцер	2
12	4204641	Блок	1
13	J901065	Болт	2
14	J217083	Шайба	2
15	A590910	Пружинная шайба	2
16	J950010	Гайка	2
18	4189678	Блок	1
19	J011050	Болт с шайбой	2
20	4203688	Угловой штуцер	1
21	94-1304	Адаптер	2
23	4189675	Блок	1
24	J011085	Болт с шайбой	2
25	94-1404	Угловой штуцер	1
27	4226939	Шланг	1
28	4190262	Зажим	1
29	J901016	Болт	1
30	A590910	Пружинная шайба	1
32	4188955	Шланг	1
33	4190264	Зажим	3
34	J901016	Болт	3
35	A590910	Пружинная шайба	3
37	4055270	Шланг	1
38	4055312	Ленточный зажим	1
40	3035867	Блок	1
41	M341271	Болт с внутренним шестигранником	3
42	94-2011	Пробка	24
46	4514836	Резиновая прокладка	2
47	4054026	Хомут	2
48	J901032	Болт	4
49	A590910	Пружинная шайба	4
51	4054026	Хомут	2
52	4198326	Седло винта	2
53	J901032	Болт	4
54	A590910	Пружинная шайба	8
55	J901025	Болт	4
57	4054025	Хомут	2
58	4191522	Седло винта	2
59	J901032	Болт	4
60	A590910	Пружинная шайба	4
62	4054024	Хомут	2
63	4137303	Седло винта	2
64	J901040	Болт	4
65	A590910	Пружинная шайба	4
67	4199126	Хомут	2
68	4199127	Седло винта	2
69	J901032	Болт	4
70	A590910	Пружинная шайба	4
72	4054025	Хомут	2
73	4198327	Седло винта	2
74	J901032	Болт	4
75	A590910	Пружинная шайба	8
76	J901025	Болт	4
78	4226938	Шланг	2
79	4147585	Адаптер	2
80	4190253	Зажим	4
81	J901016	Болт	4
82	A590910	Пружинная шайба	4
84	4226937	Шланг	2
85	4147586	Угловой штуцер	4
87	4122125	Адаптер	48
88	4147587	Угловой штуцер	48
89	4151901	Адаптер	12
91	94-2025	Пробка	1
93	94-2011	Пробка	3
100	4226940	Трубка	1
101	4226941	Трубка	1
102	4226942	Трубка	1
103	4226943	Трубка	1
104	4226944	Трубка	1
105	4226945	Трубка	1
106	4226946	Трубка	1
107	4226947	Трубка	1
108	4226948	Трубка	1
109	4226949	Трубка	1
110	4226950	Трубка	1
111	4226951	Трубка	1
112	4226952	Трубка	1
113	4226953	Трубка	1
114	4226954	Трубка	1
115	4226955	Трубка	1
116	4226956	Трубка	1
117	4226957	Трубка	1
118	4226958	Трубка	1
119	4226959	Трубка	1
120	4226960	Трубка	1
121	4226961	Трубка	1
122	4226962	Трубка	1
123	4226963	Трубка	1
124	3042893	Трубка	1
125	3042894	Трубка	1
126	4226964	Трубка	2
127	4226965	Трубка	4
128	3042895	Трубка	1
129	3042896	Трубка	2
130	3042897	Трубка	1
131	3042898	Трубка	1
132	3042899	Трубка	2
133	4226966	Трубка	2
134	4226967	Трубка	4
135	3042900	Трубка	1
136	3042901	Трубка	1
137	3042902	Трубка	1
138	3042903	Трубка	1
139	3042904	Трубка	1
140	3042905	Трубка	1
141	3042906	Трубка	2
142	3042907	Трубка	1
143	3042908	Трубка	1
144	3042909	Трубка	2
145	3042910	Трубка	1
146	3042911	Трубка	1
147	3042912	Трубка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
