Кондиционер блок (3/3) — HITACHI EX3500

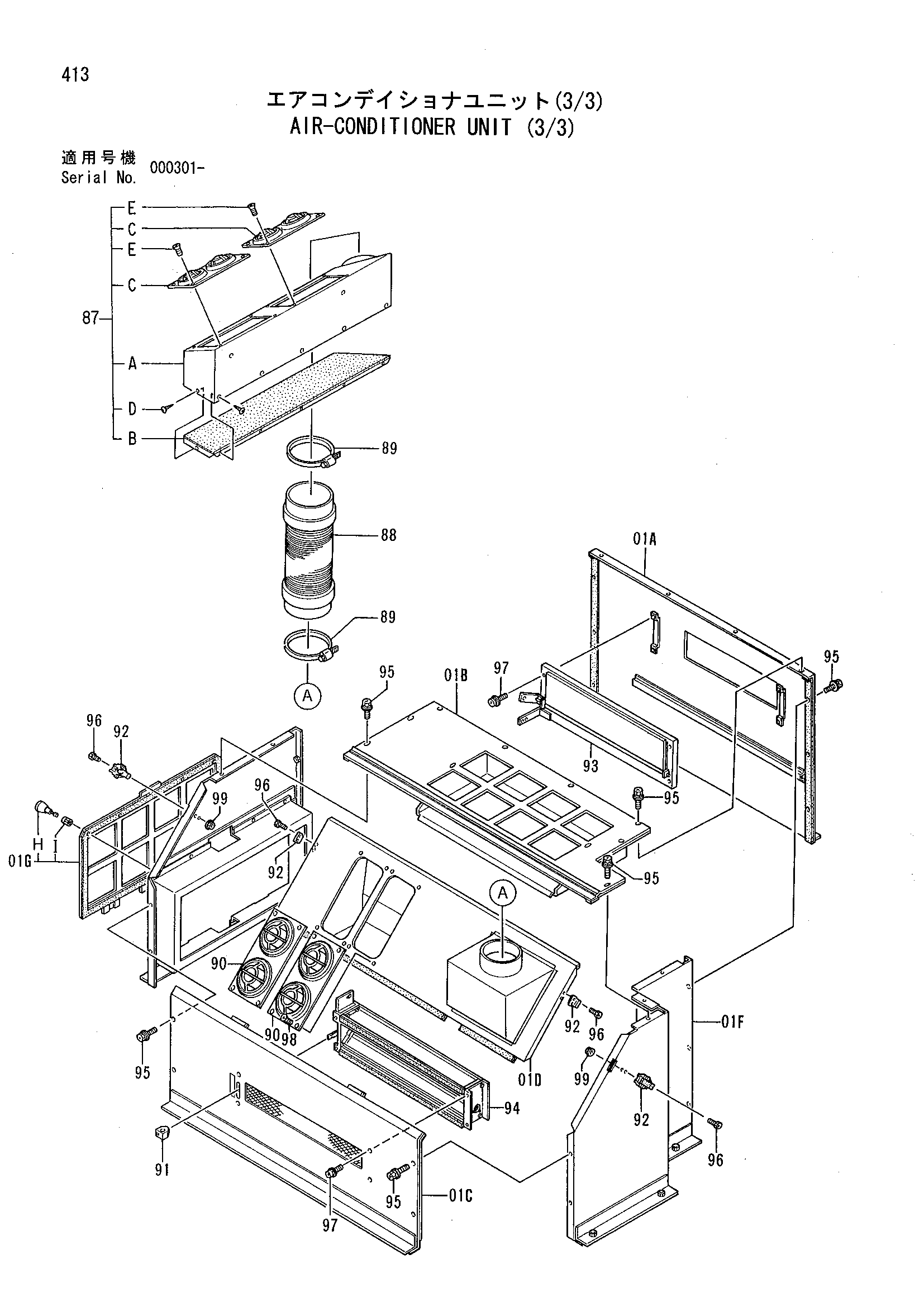

Заводская схема «Кондиционер блок (3/3)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01A | 4294311 | Крышка | 1 |
| 01B | 4294312 | Крышка | 1 |
| 01C | 4294313 | Крышка | 1 |
| 01D | 4294314 | Крышка | 1 |
| 01E | 4294315 | Крышка | 1 |
| 01F | 4294316 | Крышка | 1 |
| 01G | 4294317 | Крышка | 1 |
| 01H | 4294318 | Ручка | 4 |
| 01I | 4294319 | Ручка | 4 |
| 87 | 4306157 | Воздуховод в сборе | 1 |
| 87A | 4306158 | Воздуховод | 1 |
| 87B | 4294321 | Крышка | 1 |
| 87C | 4241677 | Решётка | 2 |
| 87D | 4313883 | Винт | 11 |
| 87E | M470413 | Винт | 8 |
| 88 | 4294322 | Шланг | 1 |
| 89 | 4294323 | Хомут | 2 |
| 90 | 4241677 | Решётка | 2 |
| 91 | 4241669 | Ручка | 1 |
| 92 | 4294324 | Замок | 2 |
| 93 | 4241676 | Амортизатор | 1 |
| 94 | 4241678 | Амортизатор | 1 |
| 95 | 4313872 | Болт | 19 |
| 96 | 4313879 | Болт | 8 |
| 97 | J460510 | Болт | 8 |
| 98 | M470413 | Винт | 8 |
| 99 | 4313885 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
