Топливные трубопроводы — HITACHI EX3500

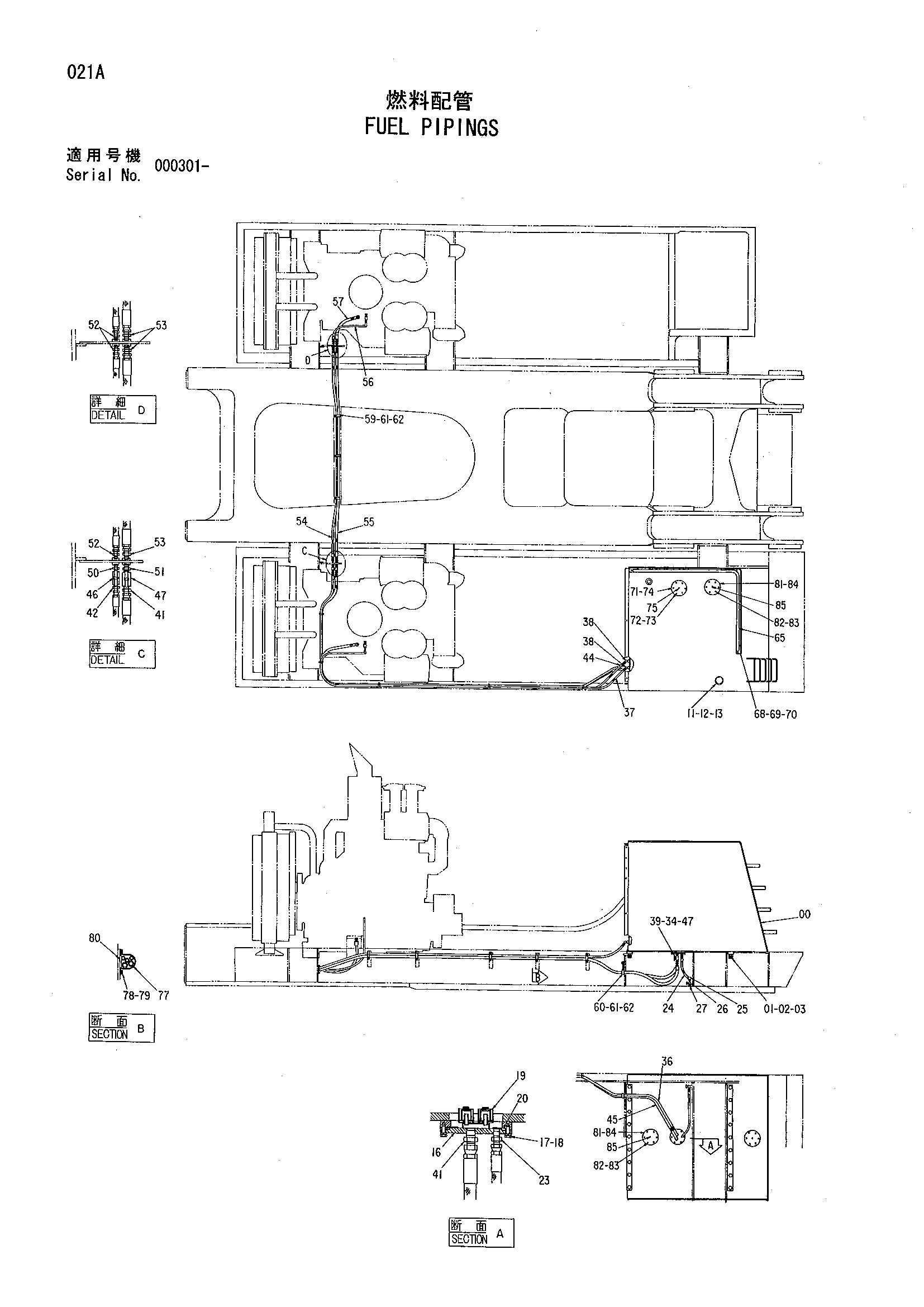

Заводская схема «Топливные трубопроводы» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5004147	Топливный бак	1
01	J833080	Болт	18
02	4114408	Шайба	18
03	A590930	Пружинная шайба	18
11	3502384	Колпачок	1
12	4031285	Манжета резиновый	1
13	4188368	Сетчатый фильтр	1
16	8036494	Крышка	1
17	J901025	Болт	6
18	A590910	Пружинная шайба	6
19	499682	Фильтр	4
20	A810165	Уплотнительное кольцо	1
23	94-1303	Адаптер	1
24	4137421	Шланг	1
25	94-1403	Угловой штуцер	1
26	4184833	Шаровой клапан	1
27	94-2024	Пробка	1
34	94-1304	Адаптер	1
36	4338479	Шланг	1
37	4338480	Шланг	1
38	94-1503	Угловой штуцер	2
39	94-1704	Адаптер	1
41	94-1304	Адаптер	2
42	94-1303	Адаптер	1
44	4338481	Шланг	1
45	4338482	Шланг	1
46	4203435	Шаровой клапан	1
47	4203434	Шаровой клапан	2
50	4189320	Адаптер	1
51	4191645	Адаптер	1
52	4189318	Адаптер	3
53	4189319	Адаптер	3
54	4338483	Шланг	1
55	4338484	Шланг	1
56	4338485	Шланг	1
57	4338486	Шланг	1
59	4190265	Зажим	3
60	4192043	Зажим	1
61	J901016	Болт	4
62	A590910	Пружинная шайба	4
65	7017163	Поручень	1
68	J901235	Болт	10
69	449490	Шайба	10
70	A590912	Пружинная шайба	10
71	4056216	Крышка	1
72	J901025	Болт	6
73	A590910	Пружинная шайба	6
74	A810165	Уплотнительное кольцо	1
75	94-2012	Пробка	1
77	4192564	Хомут	7
78	J901016	Болт	14
79	A590910	Пружинная шайба	14
80	4302263	Резиновая прокладка	7
81	4056216	Крышка	3
82	J901025	Болт	18
83	A590910	Пружинная шайба	18
84	A810165	Уплотнительное кольцо	3
85	94-2012	Пробка	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
