Передний трубопроводы (стрела 9.6M): 1 — HITACHI EX3500

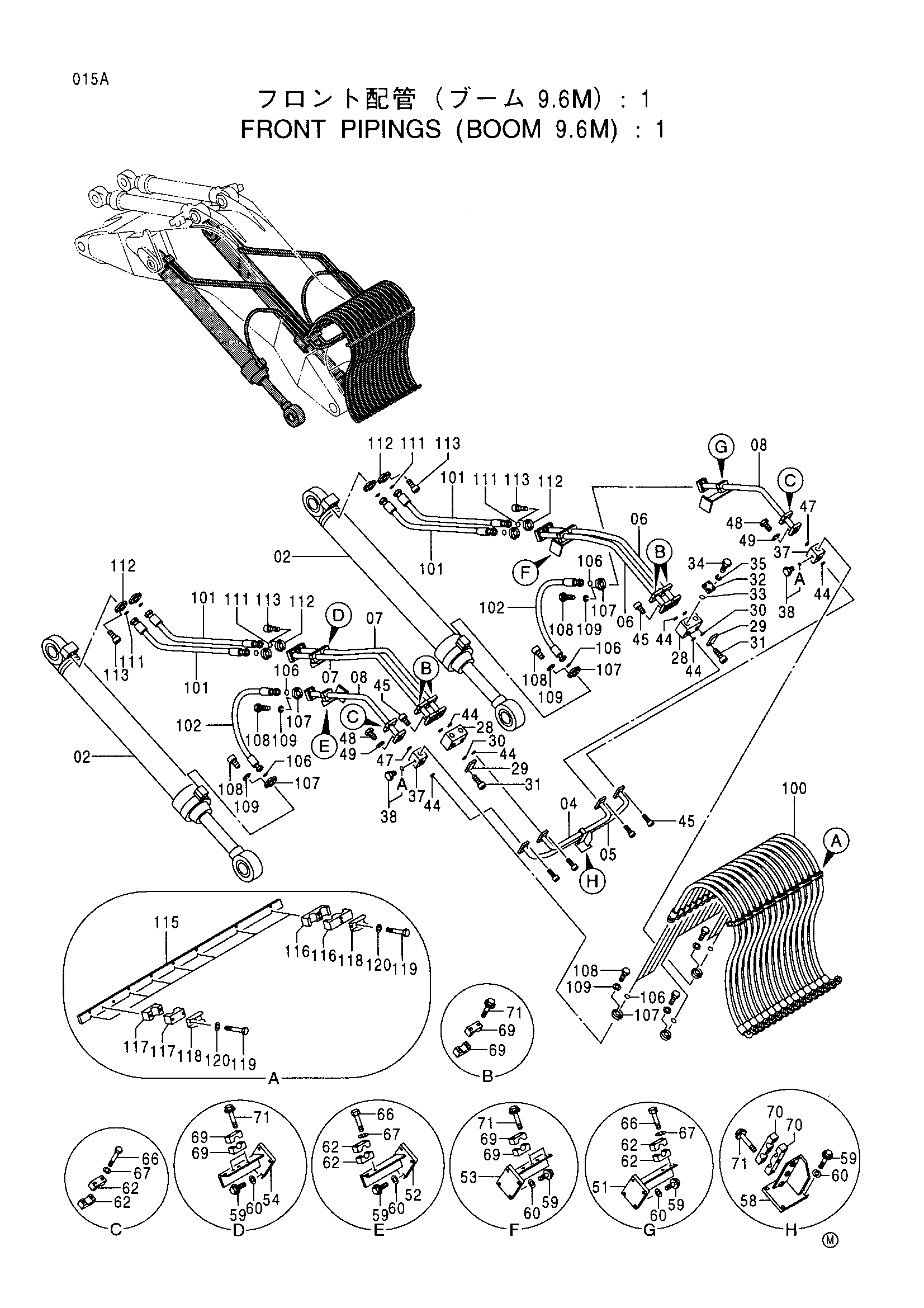

Заводская схема «Передний трубопроводы (стрела 9.6M): 1» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4335676	Гидроцилиндр стрелы	2
04	8069181	Трубка	1
05	8069166	Трубка	1
06	8071852	Трубка	2
07	8071859	Трубка	2
08	8063212	Трубка	2
28	4192967	Коллектор	2
29	4091297	Крышка	2
30	4510169	Уплотнительное кольцо	2
31	M341650	Болт с внутренним шестигранником	8
32	3031029	Крышка	1
33	4510170	Уплотнительное кольцо	1
34	J932070	Болт	4
35	A590920	Пружинная шайба	4
37	3033044	Блок	2
38	4093624	Пробка	2
38A	957366	Уплотнительное кольцо	1
44	4510169	Уплотнительное кольцо	8
45	M341650	Болт с внутренним шестигранником	32
47	4510170	Уплотнительное кольцо	2
48	J932070	Болт	8
49	A590920	Пружинная шайба	8
51	8042648	Кронштейн	1
52	8042649	Кронштейн	1
53	8042650	Кронштейн	1
54	8042651	Кронштейн	1
58	8071915	Кронштейн	1
59	J011250	Болт с шайбой	20
60	J222012	Шайба	20
62	4357265	Хомут трубки	8
66	J901403	Болт	8
67	A590914	Пружинная шайба	8
69	4342723	Хомут трубки	16
70	4362367	Хомут трубки	2
71	J011200	Болт с шайбой	19
100	4325460	Шланг	15
101	4347829	Шланг	4
102	4347835	Шланг	2
106	4510170	Уплотнительное кольцо	19
107	4169565	Разъёмный фланец	38
108	J932070	Болт	76
109	A590920	Пружинная шайба	76
111	4510169	Уплотнительное кольцо	8
112	4075854	Разъёмный фланец	16
113	M341650	Болт с внутренним шестигранником	32
115	3080554	Пластина	1
116	4383223	Хомут	14
117	4383224	Хомут	2
118	4386799	Хомут	8
119	J901212	Болт	16
120	A590912	Пружинная шайба	16

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
