Компрессор — HITACHI EX3500

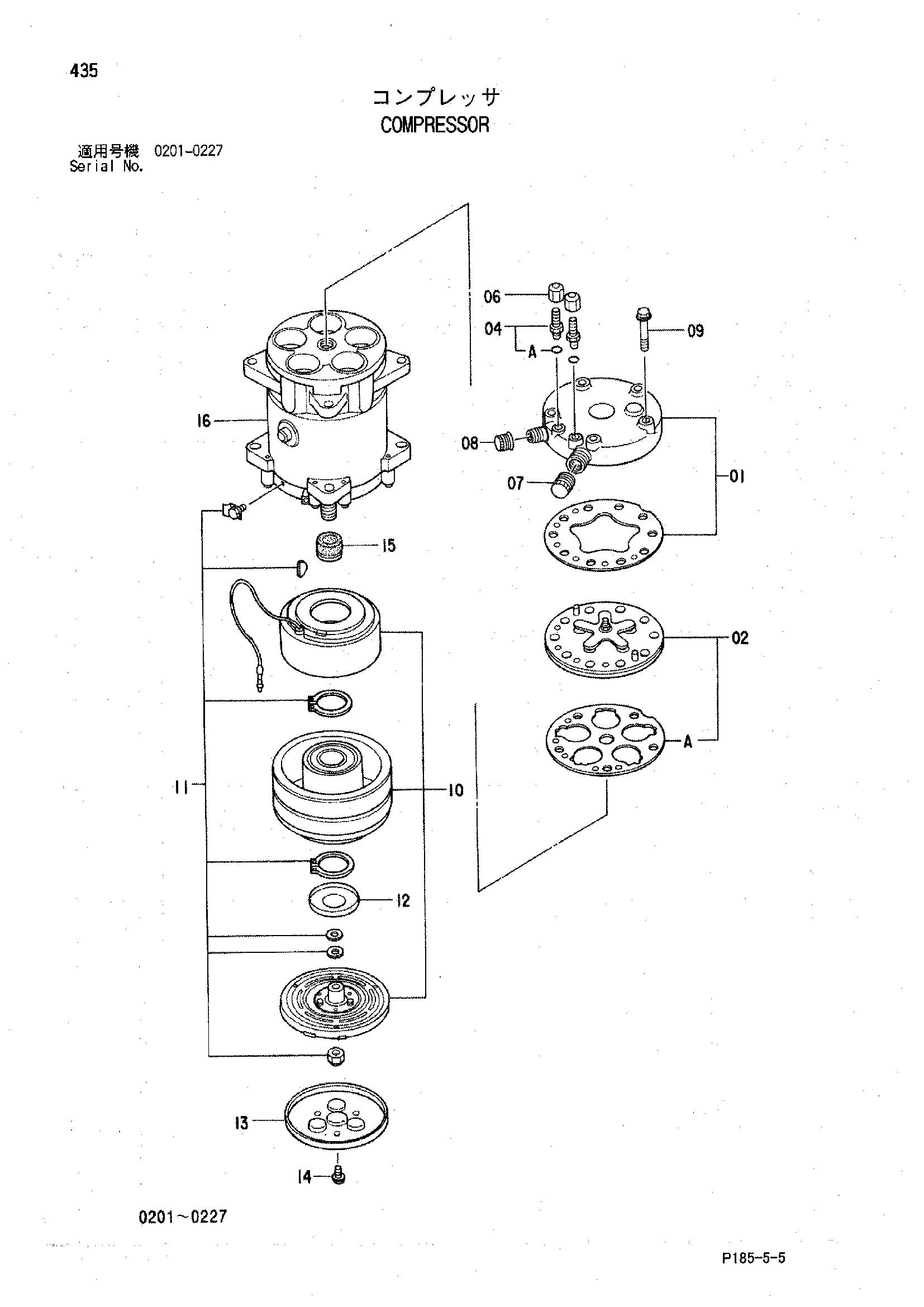

Заводская схема «Компрессор» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4293126 | Компрессор | 1 | |
| 01 | 4309015 | Головка гидроцилиндра | 1 |
| 02 | 4309016 | Пластина клапан | 1 |
| 02A | 4309017 замена: 4640139 | Прокладка | 1 |
| 04 | 4309019 | Адаптер | 2 |
| 04A | 4309018 | Уплотнительное кольцо | 1 |
| 06 | 4309020 | Колпачок | 2 |
| 07 | 4309021 | Колпачок | 1 |
| 08 | 4309022 | Колпачок | 1 |
| 09 | 4309023 | Винт | 5 |
| 10 | 4309024 | Муфта | 1 |
| 11 | 4309025 | Комплект | 1 |
| 12 | 4309026 | Крышка пыль | 1 |
| 13 | 4309027 | Крышка пыль | 1 |
| 14 | 4309028 | Винт | 1 |
| 15 | 4309029 | Кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
