Смазка трубопроводы (стрела и рукоять) — HITACHI EX3500

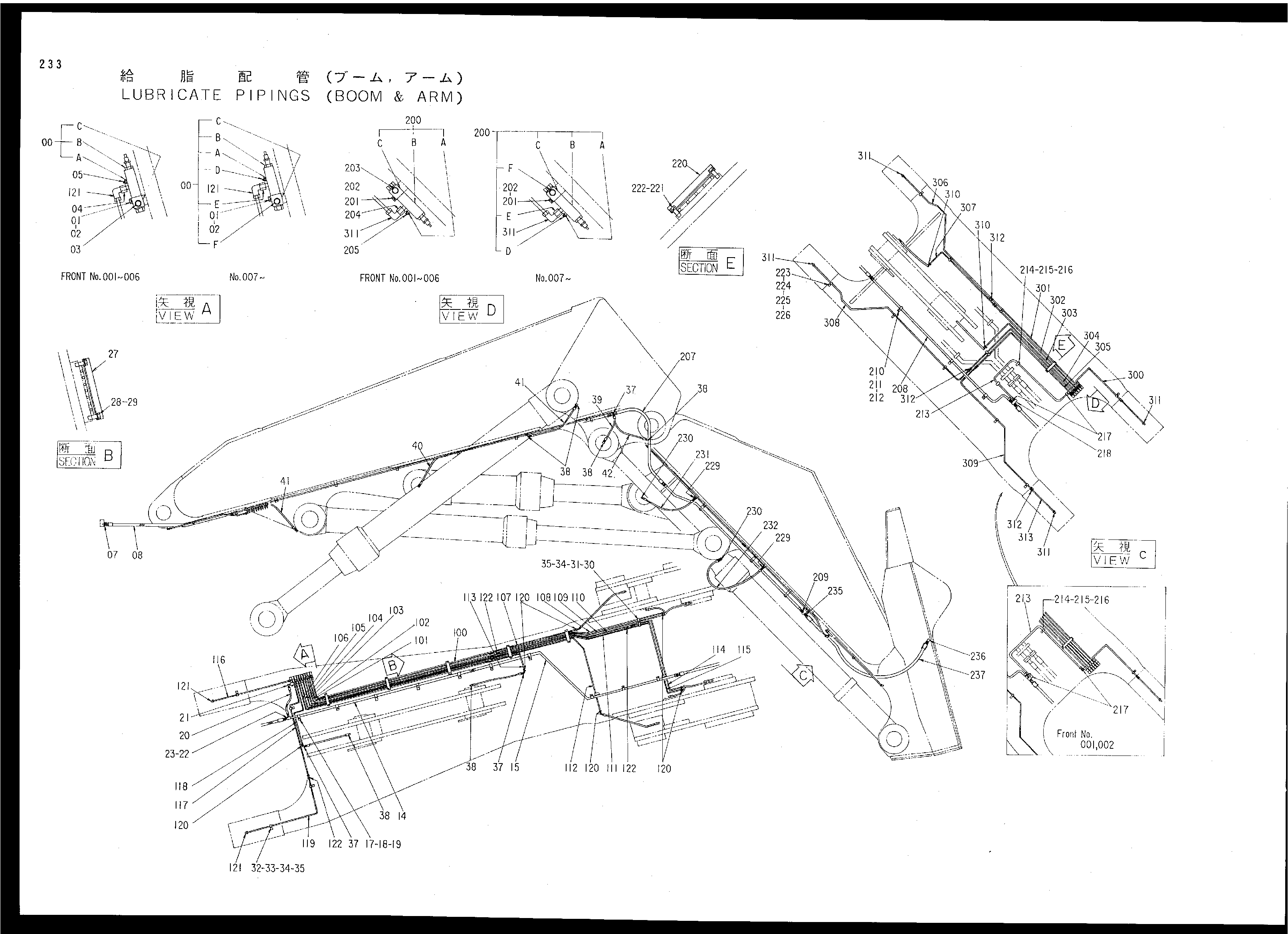

Заводская схема «Смазка трубопроводы (стрела и рукоять)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4191933 замена: 4253247 | Клапан | 1 |
| 00 | 4253247 | Клапан | 1 |
| 00A | 4191349 | Адаптер | 10 |
| 00B | 4182051 | Клапан | 10 |
| 00C | 4182048 | Коллектор | 1 |
| 00D | J75481 | Штуцер | 10 |
| 00E | 4253567 | Адаптер | 10 |
| 00F | 94-2012 | Пробка | 1 |
| 01 | J900845 | Болт | 4 |
| 02 | A590908 | Пружинная шайба | 4 |
| 03 | 94-2012 | Пробка | 1 |
| 04 | 4177580 замена: 4253567 | Адаптер | 10 |
| 05 | J75481 | Штуцер | 10 |
| 07 | 94-1304 | Адаптер | 1 |
| 08 | 4188954 | Шланг | 1 |
| 14 | 9727906 | Трубка | 1 |
| 15 | 8038712 | Трубка | 1 |
| 17 | 4053595 | Хомут трубки | 10 |
| 18 | J901255 | Болт | 10 |
| 19 | A590912 | Пружинная шайба | 10 |
| 20 | 4055298 | Шланг | 1 |
| 21 | 94-1402 | Угловой штуцер | 1 |
| 22 | 94-1302 | Адаптер | 1 |
| 23 | 94-1602 | Переходник | 1 |
| 27 | 4054025 | Хомут | 5 |
| 28 | J901028 | Болт | 10 |
| 29 | A590910 | Пружинная шайба | 10 |
| 30 | 4032158 | Хомут | 1 |
| 31 | 4032159 | Резиновая прокладка | 1 |
| 32 | 4032160 | Хомут | 6 |
| 33 | 4032161 | Резиновая прокладка | 6 |
| 34 | J901228 | Болт | 7 |
| 35 | A590912 | Пружинная шайба | 7 |
| 37 | 94-1301 | Адаптер | 6 |
| 38 | 94-1401 | Угловой штуцер | 10 |
| 39 | 4062815 | Шланг | 2 |
| 40 | 4015462 | Шланг | 1 |
| 41 | 4015464 | Шланг | 3 |
| 42 | 4055174 | Шланг | 2 |
| 100 | 4192339 | Трубка | 1 |
| 101 | 4192340 | Трубка | 1 |
| 102 | 4192341 | Трубка | 1 |
| 103 | 4192342 | Трубка | 1 |
| 104 | 4192343 | Трубка | 1 |
| 105 | 4192344 | Трубка | 1 |
| 106 | 4192345 | Трубка | 1 |
| 107 | 4192346 | Трубка | 1 |
| 108 | 4192347 | Трубка | 1 |
| 109 | 4192348 | Трубка | 1 |
| 110 | 4192349 | Трубка | 1 |
| 111 | 4192350 | Трубка | 1 |
| 112 | 4192351 | Трубка | 1 |
| 113 | 4192352 | Трубка | 1 |
| 114 | 4192353 | Трубка | 1 |
| 115 | 4192354 | Трубка | 1 |
| 116 | 4192355 | Трубка | 1 |
| 117 | 4192356 | Трубка | 1 |
| 118 | 4192357 | Трубка | 1 |
| 119 | 4192358 | Трубка | 1 |
| 120 | 4130169 | Штуцер трубки | 8 |
| 121 | 4130175 | Штуцер трубки | 12 |
| 122 | 4130192 | Штуцер трубки | 10 |
| 200 | 4191934 замена: 4253240 | Клапан | 1 |
| 200 | 4253240 | Клапан | 1 |
| 200A | 4191349 | Адаптер | 6 |
| 200B | 4182051 | Клапан | 6 |
| 200C | 4182049 | Коллектор | 1 |
| 200D | J75481 | Штуцер | 6 |
| 200E | 4253567 | Адаптер | 6 |
| 200F | 94-2012 | Пробка | 1 |
| 201 | J900845 | Болт | 3 |
| 202 | A590908 | Пружинная шайба | 3 |
| 203 | 94-2012 | Пробка | 1 |
| 204 | 4177580 замена: 4253567 | Адаптер | 6 |
| 205 | J75481 | Штуцер | 6 |
| 207 | 4159547 | Шланг | 1 |
| 208 | 9725899 | Трубка | 1 |
| 209 | 94-1304 | Адаптер | 1 |
| 210 | 4053595 | Хомут трубки | 3 |
| 211 | J901255 | Болт | 3 |
| 212 | A590912 | Пружинная шайба | 3 |
| 213 | 9725900 | Трубка | 1 |
| 213 | 9731792 | Трубка | 1 |
| 214 | 4138227 | Хомут трубки | 1 |
| 214 | 4138227 | Хомут трубки | 2 |
| 215 | J901035 | Болт | 1 |
| 215 | J901035 | Болт | 2 |
| 216 | A590910 | Пружинная шайба | 1 |
| 216 | A590910 | Пружинная шайба | 2 |
| 217 | 94-1302 | Адаптер | 2 |
| 217 | 94-1402 | Угловой штуцер | 2 |
| 218 | 94-2012 | Пробка | 1 |
| 220 | 4054025 | Хомут | 1 |
| 221 | J901028 | Болт | 2 |
| 222 | A590910 | Пружинная шайба | 2 |
| 223 | 4032160 | Хомут | 10 |
| 224 | 4032161 | Резиновая прокладка | 10 |
| 225 | J901228 | Болт | 10 |
| 226 | A590912 | Пружинная шайба | 10 |
| 229 | 94-1301 | Адаптер | 2 |
| 230 | 94-1401 | Угловой штуцер | 2 |
| 231 | 4015462 | Шланг | 1 |
| 232 | 4158043 | Шланг | 1 |
| 235 | 94-1304 | Адаптер | 2 |
| 236 | 94-1404 | Угловой штуцер | 2 |
| 237 | 4197738 | Шланг | 1 |
| 300 | 4192359 | Трубка | 1 |
| 301 | 4192360 | Трубка | 1 |
| 302 | 4192361 | Трубка | 1 |
| 303 | 4192362 | Трубка | 1 |
| 304 | 4192363 | Трубка | 1 |
| 305 | 4192364 | Трубка | 1 |
| 306 | 4192365 | Трубка | 1 |
| 307 | 4192405 | Трубка | 1 |
| 308 | 4192366 | Трубка | 1 |
| 309 | 4192367 | Трубка | 1 |
| 310 | 4130169 | Штуцер трубки | 2 |
| 311 | 4130175 | Штуцер трубки | 10 |
| 312 | 4130192 | Штуцер трубки | 6 |
| 313 | 4201153 | Трубка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
