Электрооборудование (2) — HITACHI EX3500

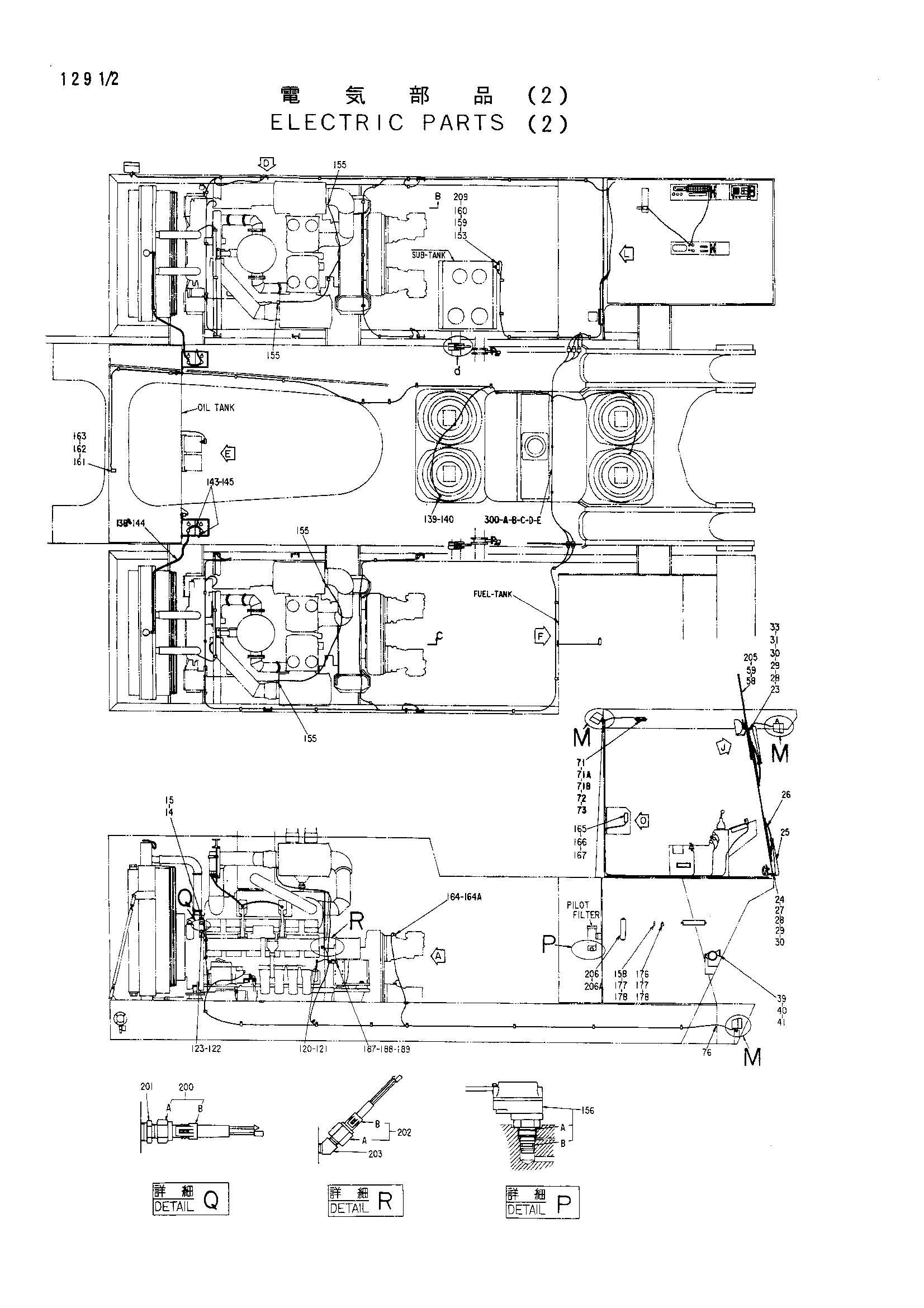

Заводская схема «Электрооборудование (2)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4186743 замена: 4237504	Замок зажигания	2
00	4237504	Замок зажигания	2
00A	4187757	Шпонка	1
02	4201489	Короб предохранитель	1
02A	4195593	Предохранитель (5A)	2
02B	4195594	Предохранитель (10A)	4
02C	4195595	Предохранитель (15A)	3
02D	4195596	Предохранитель (20A)	3
02E	4195597	Предохранитель (30A)	3
03	M430620	Винт	2
04	A590906	Пружинная шайба	2
05	7017167	Короб выключатель	2
06	J900612	Болт	8
07	A590906	Пружинная шайба	8
08	4196115	Выключатель	2
09	A590106	Шайба	2
10	8035655	Кронштейн	2
11	J901220 замена: J901230	Болт	4
11	J901230	Болт	4
12	A590912	Пружинная шайба	4
13	4188675	Комплект(етхер запуск детали)	2
14	4088538	Выключатель(тхеамо защита)	2
15	4192882	Адаптер	2
16	4055312	Ленточный зажим	30
17	J900620	Болт	4
18	M500605	Гайка	4
19	A590906	Пружинная шайба	4
20	J900820	Болт	4
21	M500807	Гайка	4
22	A590908	Пружинная шайба	4
23	4203472	Мотор стеклоочистителя	1
24	4186354	Мотор стеклоочистителя	1
25	4186356	Рычаг стеклоочистителя	2
26	4186355	Щётка стеклоочистителя	2
27	J870625	Болт	1
28	J850614	Винт	5
29	A590906	Пружинная шайба	8
30	A590106	Шайба	8
31	M500605	Гайка	2
32	4087005	Выключатель	2
33	J870620	Болт	2
35	4115360	Лигхтер	1
35A	4115361	Лигхтер	1
35B	4115362	Резистор	1
36	M430308	Винт	2
37	A590903	Пружинная шайба	2
39	4087456 замена: 4243107	Звуковой сигнал	1
39	4087456 замена: 4243159	Звуковой сигнал	1
39	4087456 замена: A590905	Звуковой сигнал	1
39	4087456 замена: M430513	Звуковой сигнал	1
39	4087456 замена: M470513	Звуковой сигнал	1
39	4087456 замена: M500504	Звуковой сигнал	1
39	4243159	Звуковой сигнал	1
40	J900820	Болт	4
41	A590908	Пружинная шайба	4
42	M430510	Винт	3
43	A590905	Пружинная шайба	3
45	2006072 замена: 4183163	Измеритель хоур	1
45	4183163	Измеритель хоур	1
46	4038459	Реле хоурметер	2
47	M430510	Винт	4
48	A590905	Пружинная шайба	4
49	4186360	Клокк	1
50	M500403	Гайка	4
51	A590904	Пружинная шайба	4
52	4113485	Кронштейн	1
53	M430508	Винт	2
54	4187416	Радио	1
55	4121152	Динамик	1
56	M430520	Винт	4
57	A590905	Пружинная шайба	4
58	4123177	Антенна	1
59	4054380	Питатель	1
63	A590905	Пружинная шайба	2
64	A590105	Шайба	2
65	4201049	Выключатель	9
65	4253412	Выключатель тумблер	9
66	4201490 замена: 4251102	Выключатель пусхбут.	1
66	4251102 замена: 4261585	Выключатель	1
66	4261585	Выключатель	1
66A	4251197	Информационная табличка	1
67	4186082 замена: 4266985	Выключатель	1
67	4266985	Выключатель	1
69	4150752 замена: 4234929	Плафон кабины	8
69	4234929	Плафон кабины	8
69A	4150898	Лампа	2
69A	4235413	Лампа	1
70	4111786	Фонарь	1
70A	4037222	Лампа	1
71	4186359	Плафон кабины	1
71A	4222358	Фонарь	1
71B	4279709	Крышка	1
72	M430413	Винт	6
73	A590904	Пружинная шайба	6
74	4151325	Фара	8
74A	4163596	Фонарь	1
74B	4163597	Держатель	1
74C	4163598	Лента	1
74D	4163599	Лента	1
75	4045247	U-образная гайка	8
76	445100	Резиновая втулка	4
77	4087462	Резиновая втулка	10
80	4196829	Направляющая лента(для диоде)	30
84	4192035	Зажим 28	24
85	4193848	Зажим 45	14
86	4204135	Зажим 65	2
88	4190277	Зажим 22	16
89	4190275	Зажим 14	22
90	4190273	Зажим 18	80
91	4190261	Зажим 10	155
92	4190262	Зажим 19	16
93	4190263	Зажим 25	4
94	4190264	Зажим 35	26
95	4190291	Зажим 40	5
96	J901016	Болт	250
97	A590910	Пружинная шайба	250
98	19H1822	Болт	4
99	A590912	Пружинная шайба	4
100	4186072 замена: 4251847	Указатель панель<для детали см. отдельный pa	1
100	4251847	Указатель панель<для детали: см. отдельный pa	1
101	4129422	Винт	4
102	4131663	Указатель оил-прес	2
102A	4283598	Лампа	1
102B	4283599	Разъём	1
103	3023552	Крышка	2
104	4131666	Винт	8
105	J250006	Шайба	4
106	4186073	Фонарь инспектион	1
106A	4257055	Разъём	16
106B	4203936	Лампа	1
107	J850614	Винт	4
108	J251006	Пружинная шайба	4
109	4186074	Блок управление	1
110	J900812	Болт	3
110	J900812	Болт	4
111	A590908	Пружинная шайба	3
111	A590908	Пружинная шайба	4
113	4217511 замена: 4266984	Выключатель пусхбут.	3
113	4266984	Выключатель пусхбут.	3
120	4131661 замена: 4245629	Блок	2
120	4245629	Блок	2
121	4186083	Адаптер	2
122	4030594 замена: 4187223	Блок	2
122	4187223	Блок	2
123	4087499	Адаптер	2
125	4192881	Поплавок	1
126	4504289	Манжета	1
127	M430510	Винт	5
128	A590905	Пружинная шайба	5
130	4131662	Блок	1
131	94-1600	Переходник	1
132	4129941	Выключатель уровень	2
132A	4141171	Уплотнительное кольцо	1
133	4129942	Выключатель уровень	1
133A	4141171	Уплотнительное кольцо	1
135	M430513	Винт	9
136	A590905	Пружинная шайба	9
138	4514700	Хомут шланга	4
139	4191728	Выключатель уровень	8
140	A890022	Манжета	8
141	4131664	Водяной шланг	1
142	4204857	Бак водяной<для детали: см. отдельный pag	4
143	4184258	Виниловый шланг	2
144	4199087	Водяной шланг	2
145	4508575	Хомут шланга	10
146	4195567	Хомут	4
147	J901016	Болт	8
148	A590910	Пружинная шайба	8
149	9728515	Кронштейн	2
150	J901225	Болт	4
151	A590912	Пружинная шайба	4
153	4189569	Выключатель термостатический	1
153	4257115	Выключатель термостатический	1
154	4099039	Датчик давления	2
155	4201272 замена: 4224238	Индикатор	4
155	4224238	Индикатор	4
156	4202410 замена: 4253135	Датчик давления	2
156	4253135	Датчик давления	2
156A	4506418	Уплотнительное кольцо	1
156B	4138938	Уплотнительное кольцо	1
158	4183189	Реле	2
159	94-1909	Адаптер	1
160	4204856	Тройник	1
160	4262396	Тройник	1
161	4184780	Выключатель	1
162	M430430	Винт	2
162	M430440 замена: M430430	Винт	2
163	A590904	Пружинная шайба	2
164	4186079 замена: 4249968	Датчик	8
164	4249968	Датчик	4
164A	955656	Уплотнительное кольцо	1
165	4186080	Амплифиер	2
166	M340613	Болт с внутренним шестигранником	8
167	A590906	Пружинная шайба	8
173	4104525	Зуммер	1
174	M430206	Винт	2
175	A590902	Пружинная шайба	2
176	4189566	Реле	2
177	M430610	Винт	4
178	A590906	Пружинная шайба	4
179	4202281	Выключатель концевой	7
180	M430435	Винт	4
181	A590904	Пружинная шайба	4
186	M430410	Винт	8
187	4204855	Пластина	2
188	19H2717	Болт U3/4X45	2
189	A590920	Пружинная шайба	2
191	4205428	Таймер	1
192	M430413	Винт	2
193	A590904	Пружинная шайба	2
194	A590104	Шайба	2
195	3039370	Кронштейн	6
197	A590906	Пружинная шайба	24
198	A590106	Плоская шайба	24
199	J900614	Болт	24
200	4182170 замена: 4253229	Выключатель термостатический	2
200	4253229	Выключатель термостатический	2
200A	4249967	Выключатель термостатический	1
200B	4252131	Жгут проводов	1
201	4254226	Втулка	2
202	4182169 замена: 4252177	Датчик давления	2
202	4252177	Датчик давления	2
202A	4249966	Датчик давления	1
202B	4252130	Жгут проводов	1
203	4254227	Адаптер	2
204	4237456	Диод	40
204A	4208344	Диод	1
205	M430416	Винт	2
206	4150752 замена: 4234929	Плафон кабины	2
206	4234929	Плафон кабины	2
206A	4150898	Лампа	2
206A	4235413	Лампа	1
207	4151325	Фара	2
207A	4163596	Фонарь	1
207B	4163597	Держатель	1
207C	4163598	Лента	1
207D	4163599	Лента	1
208	4045247	U-образная гайка	2
209	A890016	Манжета	2
300	4192884	Жгут проводов провод (2)	1
300	4283829	Жгут проводов провод (2)	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
