Споол-сектион — HITACHI EX3500

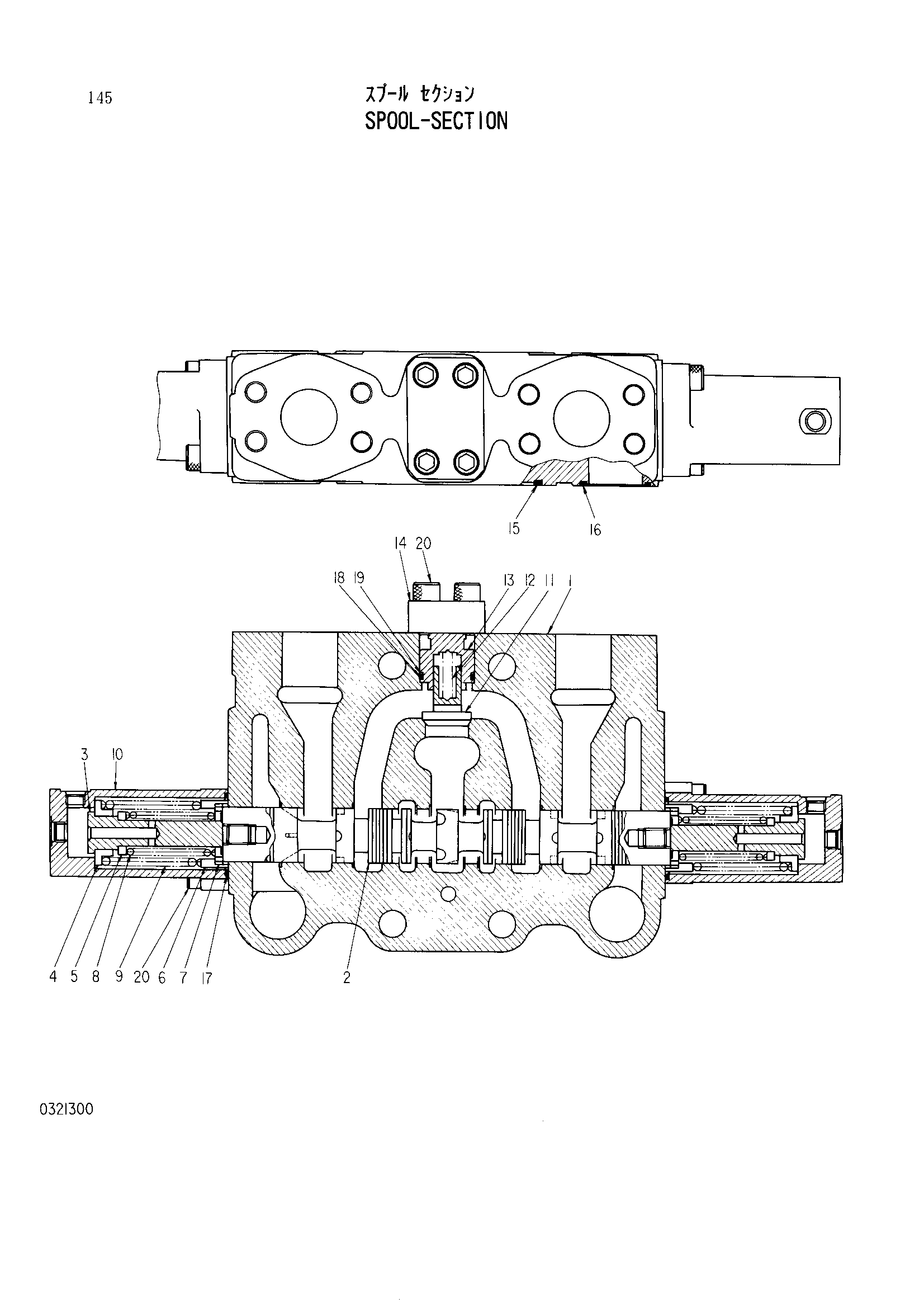

Заводская схема «Споол-сектион» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4211039 | Споол-сектион | 1 | |
| 3 | 0320701 | Концевой | 2 |
| 4 | 0320702 | Седло пружины | 2 |
| 5 | 0320703 | Седло пружины | 2 |
| 6 | 0320704 | Седло пружины | 2 |
| 7 | 0320705 | Седло пружины | 2 |
| 8 | 0320706 | Пружина | 2 |
| 9 | 0320707 | Пружина | 2 |
| 10 | 0320708 | Колпачок | 2 |
| 11 | 0320716 | Тарельчатый клапан | 1 |
| 12 | 0320717 | Пружина | 1 |
| 13 | 0320718 | Пробка | 1 |
| 14 | 0320712 | Пластина | 1 |
| 15 | A810165 | Уплотнительное кольцо | 1 |
| 16 | A810060 | Уплотнительное кольцо | 2 |
| 17 | A810070 | Уплотнительное кольцо | 2 |
| 18 | 955612 | Уплотнительное кольцо | 1 |
| 19 | 4038532 | Опорное кольцо | 1 |
| 20 | 0320713 | Болт с внутренним шестигранником | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
