Радиатор — HITACHI EX3500

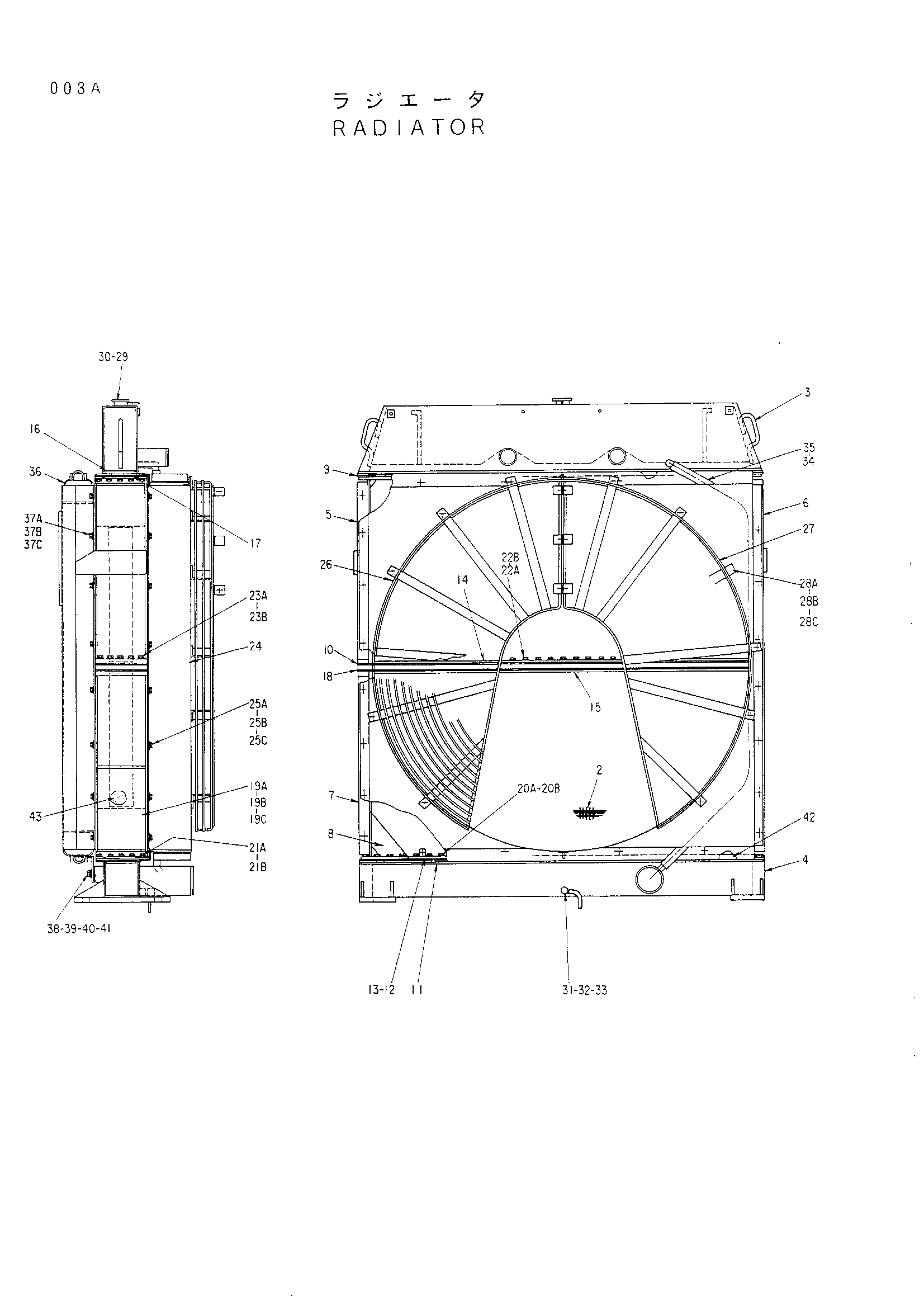

Заводская схема «Радиатор» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4234640 | Радиатор в сборе | 2 | |
| 2-23 | 4234639 | Радиатор | 1 |
| 2 | 4206308 | Коре радиатор | 2 |
| 9 | 4206309 | Прокладка | 2 |
| 10 | 4206310 | Прокладка | 2 |
| 24 | 4206311 | Кожух | 1 |
| 25A | J901020 | Болт | 24 |
| 25B | A590910 | Пружинная шайба | 24 |
| 25C | A590110 | Плоская шайба | 24 |
| 26 | 4206312 | Сетка | 1 |
| 27 | 4206313 | Сетка | 1 |
| 28A | J901225 | Болт | 15 |
| 28B | A590912 | Пружинная шайба | 15 |
| 28C | A590112 | Плоская шайба | 15 |
| 29 | 4117648 | Колпачок | 1 |
| 30 | 4206314 | Сетчатый фильтр | 1 |
| 31 | 4206315 | Кокк дренажный | 1 |
| 32 | 4206316 | Виниловый шланг | 1 |
| 33 | 4143888 | Провод | 1 |
| 34 | 4206317 | Резиновый шланг | 1 |
| 35 | 4206318 | Хомут | 2 |
| 36 | 4234638 | Масляный радиатор | 1 |
| 37A | J901025 | Болт | 16 |
| 37B | A590910 | Пружинная шайба | 16 |
| 37C | A590110 | Плоская шайба | 16 |
| 38 | J901430 | Болт | 4 |
| 39 | A590114 | Плоская шайба | 4 |
| 40 | A590914 | Пружинная шайба | 4 |
| 42 | 4104813 | Манжета | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
