Погрузчик детали — HITACHI EX3500

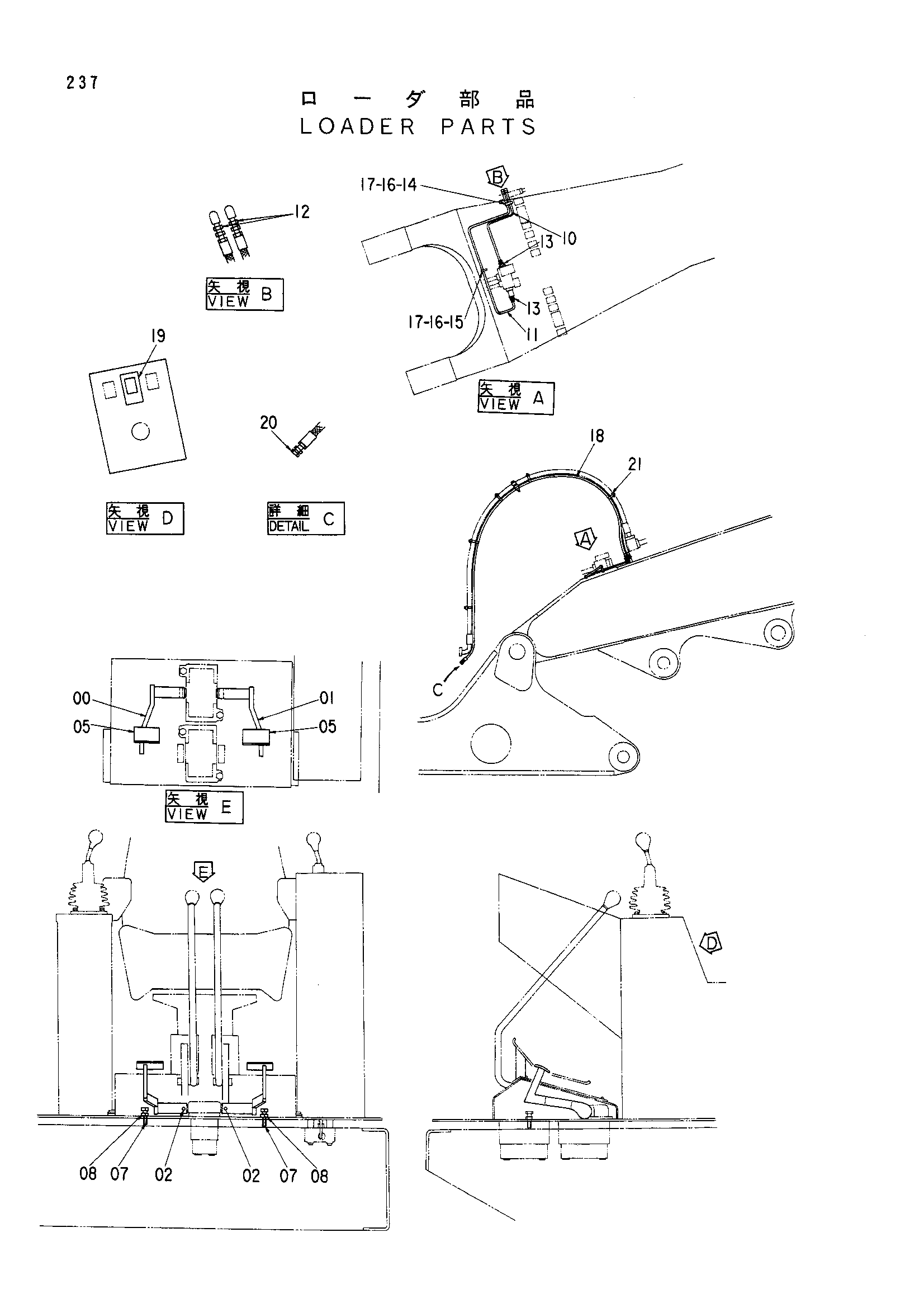

Заводская схема «Погрузчик детали» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8038850 | Педаль R | 1 |
| 01 | 8038851 | Педаль L | 1 |
| 02 | 4027427 замена: 4033504 | Пружинный штифт | 2 |
| 02 | 4033504 | Пружинный штифт | 2 |
| 05 | 972898 | Крышка | 2 |
| 07 | J901240 | Болт | 2 |
| 08 | J950012 | Гайка | 2 |
| 10 | 8036713 | Трубка | 1 |
| 11 | 8036714 | Трубка | 1 |
| 12 | 94-1302 | Адаптер | 2 |
| 13 | 4042031 | Адаптер | 2 |
| 14 | 4053593 | Хомут трубки | 1 |
| 15 | 4138227 | Хомут трубки | 1 |
| 16 | J901040 | Болт | 2 |
| 17 | A590910 | Пружинная шайба | 2 |
| 18 | 4188990 | Шланг | 2 |
| 19 | 4204799 | Панель | 1 |
| 19 | 4255444 | Панель | 1 |
| 20 | 4095928 | Пробка | 2 |
| 21 | 4121859 | Зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
