Электрооборудование (1) — HITACHI EX3500

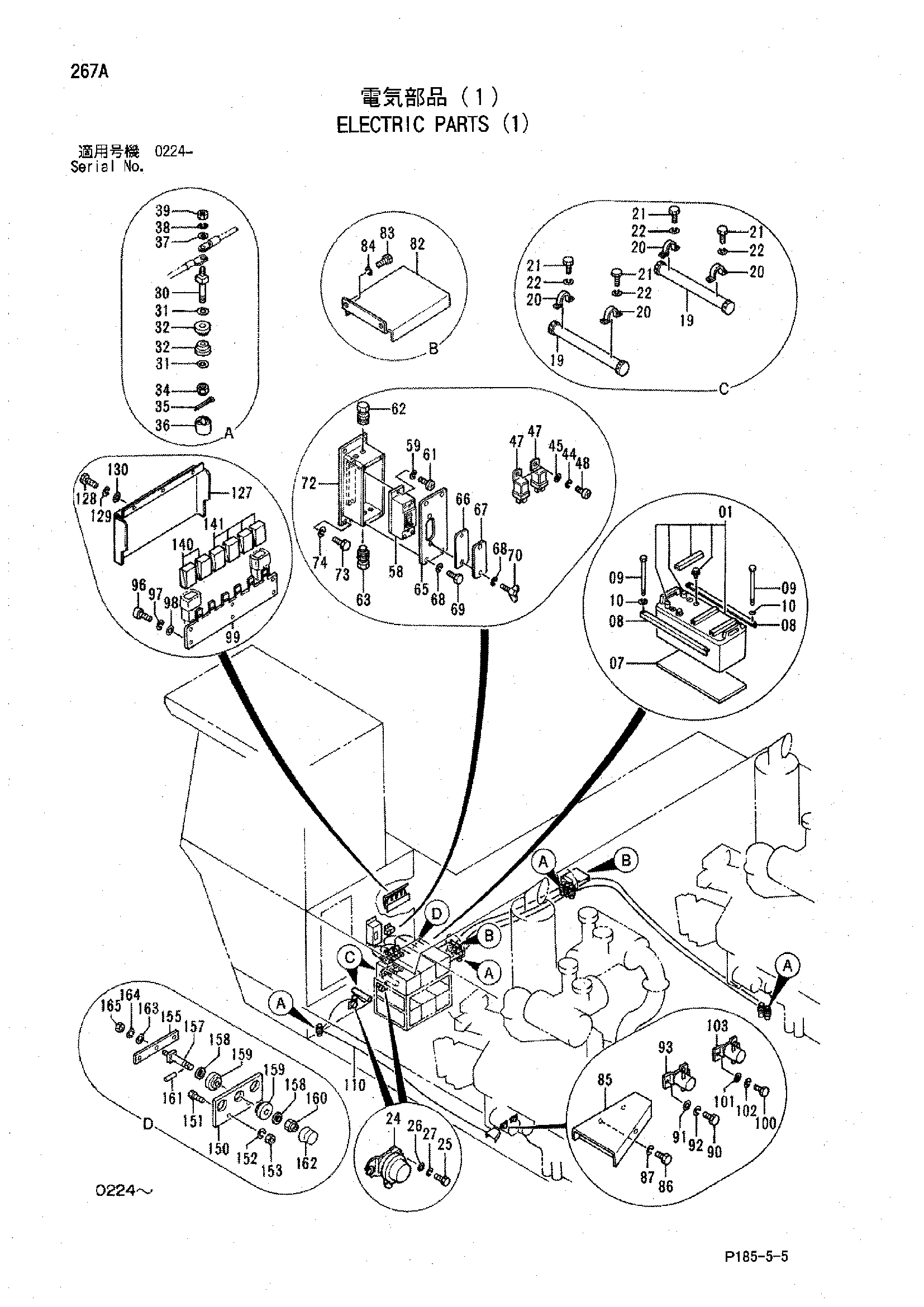

Заводская схема «Электрооборудование (1)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4264388 | Аккумулятор | 6 |
| 01A | 4264390 | Колпачок | 6 |
| 01B | 4306665 | Крышка | 3 |
| 01C | 4323690 | Клемма | 1 |
| 01D | 4323691 | Клемма | 1 |
| 07 | 4155248 | Воод | 6 |
| 08 | 4060592 | Держатель | 12 |
| 09 | 4060593 | Болт | 24 |
| 10 | A590106 | Плоская шайба | 24 |
| 19 | 4192431 | Трубка | 2 |
| 20 | 4189192 | Хомут трубки | 4 |
| 21 | J900612 | Болт | 8 |
| 22 | A590906 | Пружинная шайба | 8 |
| 24 | 4031771 | Реле аккумулятор | 2 |
| 25 | J900828 | Болт | 4 |
| 26 | A590108 | Шайба | 4 |
| 27 | A590908 | Пружинная шайба | 4 |
| 30 | 4188186 | Болт | 9 |
| 31 | 4114405 | Шайба | 18 |
| 32 | 4155145 | Втулка | 18 |
| 34 | M631619 | Корончатая гайка | 9 |
| 35 | A764028 | Шплинт | 9 |
| 36 | 4158607 | Колпачок | 9 |
| 37 | A590110 | Шайба | 9 |
| 38 | A590910 | Пружинная шайба | 9 |
| 39 | J950010 | Гайка | 9 |
| 44 | A590906 | Пружинная шайба | 2 |
| 45 | A590106 | Плоская шайба | 2 |
| 47 | 4275750 | Реле защитный | 2 |
| 48 | M430610 | Винт | 2 |
| 58 | 4271491 замена: 4641813 | Выключатель гидромолот | 1 |
| 58 | 4641813 | Гидромолот киркуит | 1 |
| 59 | A590904 | Пружинная шайба | 1 |
| 61 | M430406 | Винт | 1 |
| 62 | 4200385 | Разъём | 4 |
| 63 | 4200384 | Разъём | 1 |
| 65 | 4200623 | Крышка | 1 |
| 66 | 4200622 | Манжета | 1 |
| 67 | 4200624 | Крышка | 1 |
| 68 | A590908 | Пружинная шайба | 6 |
| 69 | J900816 | Болт | 4 |
| 70 | M360816 | Болт винг | 2 |
| 72 | 8038073 | Короб | 1 |
| 73 | J901016 | Болт | 4 |
| 74 | A590910 | Пружинная шайба | 4 |
| 82 | 3038499 | Крышка | 2 |
| 83 | J901016 | Болт | 4 |
| 84 | A590910 | Пружинная шайба | 4 |
| 85 | 8049714 | Крышка | 1 |
| 86 | J901018 | Болт | 2 |
| 87 | A590910 | Пружинная шайба | 2 |
| 90 | J900828 | Болт | 4 |
| 91 | A590108 | Шайба | 4 |
| 92 | A590908 | Пружинная шайба | 4 |
| 93 | 4031771 | Реле аккумулятор | 2 |
| 96 | M430410 | Винт | 6 |
| 97 | A590904 | Пружинная шайба | 6 |
| 98 | A590104 | Плоская шайба | 6 |
| 99 | 3069887 | Кронштейн | 1 |
| 100 | J900828 | Болт | 4 |
| 101 | A590108 | Плоская шайба | 4 |
| 102 | A590908 | Пружинная шайба | 4 |
| 103 | 4031771 | Реле аккумулятор | 2 |
| 110 | 4336126 | Жгут проводов | 1 |
| 127 | 3071328 | Крышка | 1 |
| 128 | J900816 | Болт | 3 |
| 129 | A590908 | Пружинная шайба | 3 |
| 130 | A590108 | Плоская шайба | 3 |
| 140 | 4315323 | Фусибле-линк | 2 |
| 141 | 4315324 | Фусибле-линк | 4 |
| 150 | 4339850 | Пластина | 2 |
| 151 | J901032 | Болт | 4 |
| 152 | A590910 | Пружинная шайба | 4 |
| 153 | J950010 | Гайка | 2 |
| 155 | 4337474 | Пластина | 2 |
| 157 | 4188186 | Болт | 6 |
| 158 | 4114405 | Шайба | 12 |
| 159 | 4155145 | Втулка | 12 |
| 160 | M631619 | Корончатая гайка | 6 |
| 161 | A764028 | Шплинт | 6 |
| 162 | 4158607 | Колпачок | 6 |
| 163 | A590110 | Плоская шайба | 6 |
| 164 | A590910 | Пружинная шайба | 6 |
| 165 | J950010 | Гайка | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
