Механизм поворота (задний) — HITACHI EX3500

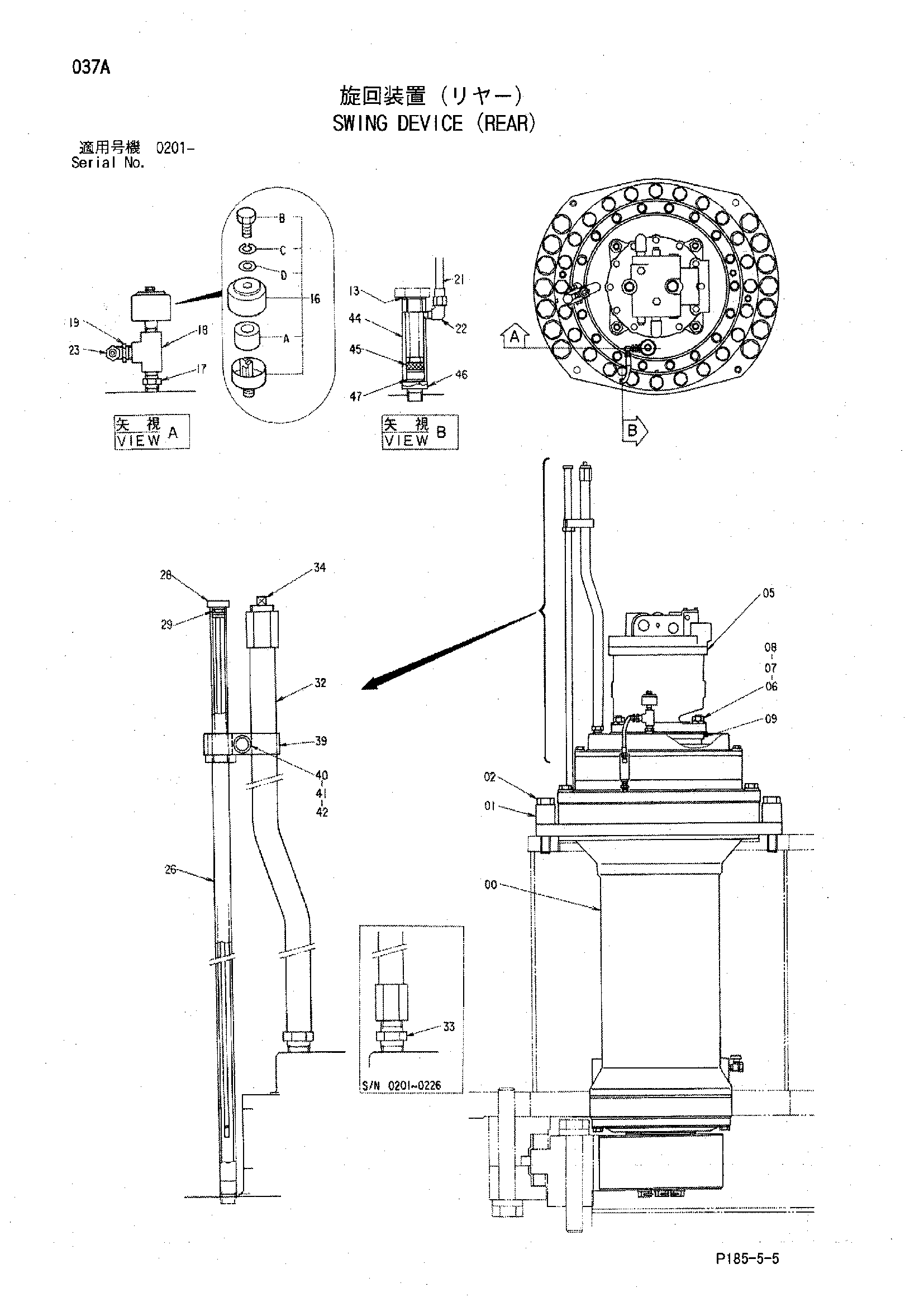

Заводская схема «Механизм поворота (задний)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9066171 | Трансмиссия | 1 |
| 01 | 4083830 | Проставка | 16 |
| 02 | J833311 | Болт | 16 |
| 05 | 4181841 замена: 4292735 | Гидромотор | 1 |
| 05 | 4292735 замена: 4352881 | Гидромотор | 1 |
| 05 | 4352881 | Гидромотор | 1 |
| 06 | M712056 | Болт шпилька | 4 |
| 07 | J951020 | Гайка | 4 |
| 08 | A590920 | Пружинная шайба | 4 |
| 09 | 4261965 | Уплотнительное кольцо | 1 |
| 13 | A890022 | Манжета | 1 |
| 16 | 4083754 замена: 4351039 | Сапун | 1 |
| 16 | 4351039 | Сапун | 1 |
| 16A | 4211473 | Элемент | 1 |
| 16B | J900610 | Болт | 1 |
| 16C | A590906 | Пружинная шайба | 1 |
| 16D | A590106 | Плоская шайба | 1 |
| 17 | 94-1702 | Адаптер | 1 |
| 18 | 94-0661 | Тройник | 1 |
| 19 | J728382 замена: 94-1601 | Переходник | 1 |
| 19 | 94-1601 | Переходник | 1 |
| 21 | 4253751 | Трубка | 1 |
| 22 | 4047929 | Штуцер трубка | 1 |
| 23 | 4047930 | Штуцер трубка | 1 |
| 26 | 8036512 | Трубка | 1 |
| 28 | 9725400 | Указатель уровня | 1 |
| 29 | 962567 | Уплотнительное кольцо | 1 |
| 32 | 8036511 | Трубка | 1 |
| 32 | 8061738 | Трубка | 1 |
| 33 | 94-1705 | Адаптер | 1 |
| 34 | 94-2026 | Пробка | 1 |
| 39 | 4053599 | Хомут трубки | 1 |
| 40 | A590912 | Пружинная шайба | 1 |
| 41 | J901270 | Болт | 1 |
| 42 | J950012 | Гайка | 1 |
| 44 | 9726652 | Трубка | 1 |
| 45 | 4196118 | Фильтр | 1 |
| 46 | 4167972 | Адаптер | 1 |
| 47 | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
