Крыло (кабина) — HITACHI EX3500

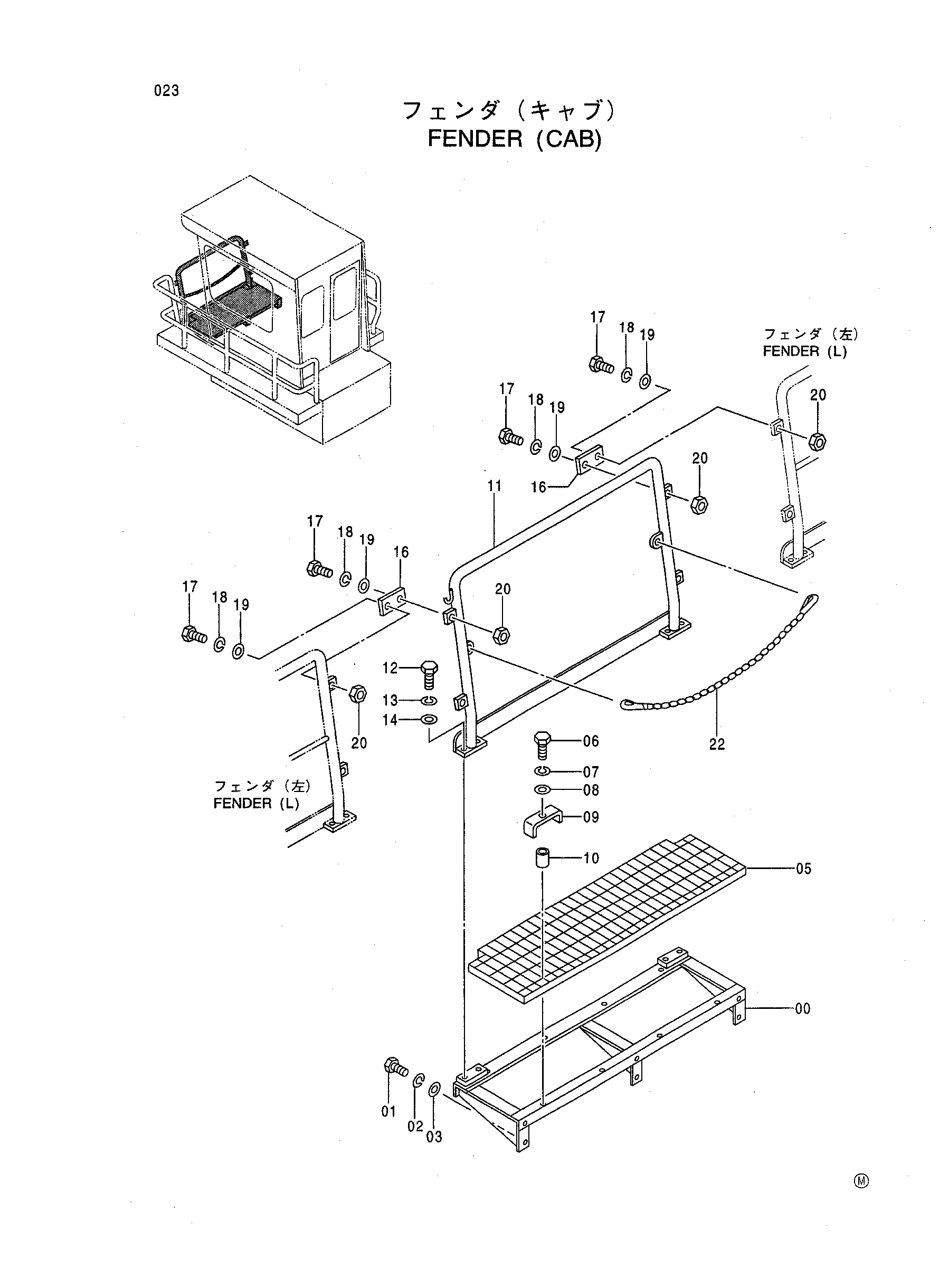

Заводская схема «Крыло (кабина)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7033202 | Ступень | 1 |
| 01 | J901230 | Болт | 6 |
| 02 | A590912 | Пружинная шайба | 6 |
| 03 | 4086891 | Шайба | 6 |
| 05 | 4386070 | Пол | 1 |
| 06 | J901255 | Болт | 8 |
| 07 | A590912 | Пружинная шайба | 8 |
| 08 | 4086891 | Шайба | 8 |
| 09 | 4386204 | Хомут | 8 |
| 10 | 4386200 | Проставка | 8 |
| 11 | 7033211 | Поручень | 1 |
| 12 | J901235 | Болт | 4 |
| 13 | A590912 | Пружинная шайба | 4 |
| 14 | 4086891 | Шайба | 4 |
| 16 | 4377072 | Пластина | 4 |
| 17 | J901240 | Болт | 4 |
| 18 | A590912 | Пружинная шайба | 4 |
| 19 | 4086891 | Шайба | 8 |
| 20 | J950012 | Гайка | 4 |
| 22 | 4369412 | Цепь | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
