Воздушный фильтр — HITACHI EX3500

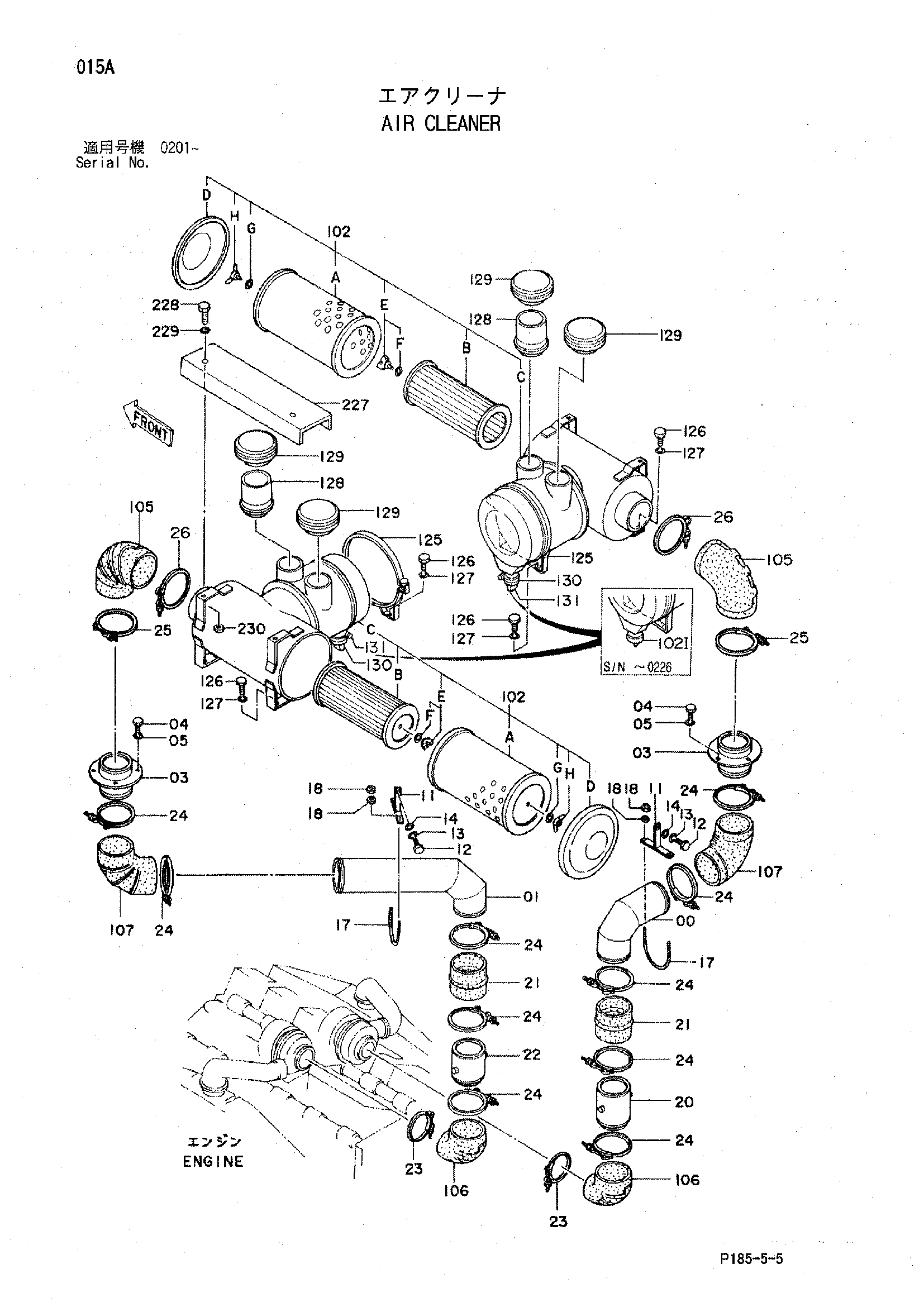

Заводская схема «Воздушный фильтр» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8047250	Трубка	1
00	8047251	Трубка	1
01	8047252	Трубка	1
01	8047253	Трубка	1
03	8047254	Трубка	2
04	J901225	Болт	8
05	A590912	Пружинная шайба	8
11	9737049	Кронштейн	2
12	J901025	Болт	2
13	A590110	Плоская шайба	2
14	A590910	Пружинная шайба	2
17	4275837	U-образный болт	2
18	M520012	Гайка	8
20	8051378	Трубка	1
21	4106891	Резиновый шланг	2
22	8051379	Трубка	1
23	4282494	Хомут шланга	2
24	4282499	Хомут шланга	10
25	4282501	Хомут шланга	2
26	4282501	Хомут шланга	2
26	4282499	Хомут шланга	2
102	4187248	Фильтр воздушный	2
102A	4206272	Фильтрующий элемент	1
102B	4206273	Фильтрующий элемент	1
102C	4279712	Корпус	1
102D	4279713	Крышка	1
102E	4298635	Индикатор	1
102F	4267408	Шайба	1
102G	4267408	Шайба	1
102H	4293922	Гайка винг	1
102I	4336338 замена: 4352869	Клапан	1
105	4188538 замена: 4342883	Резиновый шланг	2
105	4342883	Резиновый шланг	2
106	4188539 замена: 4295233	Резиновый шланг	2
106	4295233	Резиновый шланг	2
107	4255810	Резиновый шланг	2
125	4188541	Лента	2
126	J901025 замена: J901022	Болт	8
126	J901022	Болт	8
127	A590910	Пружинная шайба	8
128	4276498	Удлинитель	2
129	4085785	Колпачок	4
130	4352869	Клапан	1
131	4116012	Хомут шланга	1
227	4291868	Пластина	2
228	J901025	Болт	4
229	A590910	Пружинная шайба	4
230	J950010	Гайка	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
