Пилотный трубопроводы (3-6) <экскаватор> — HITACHI EX3500

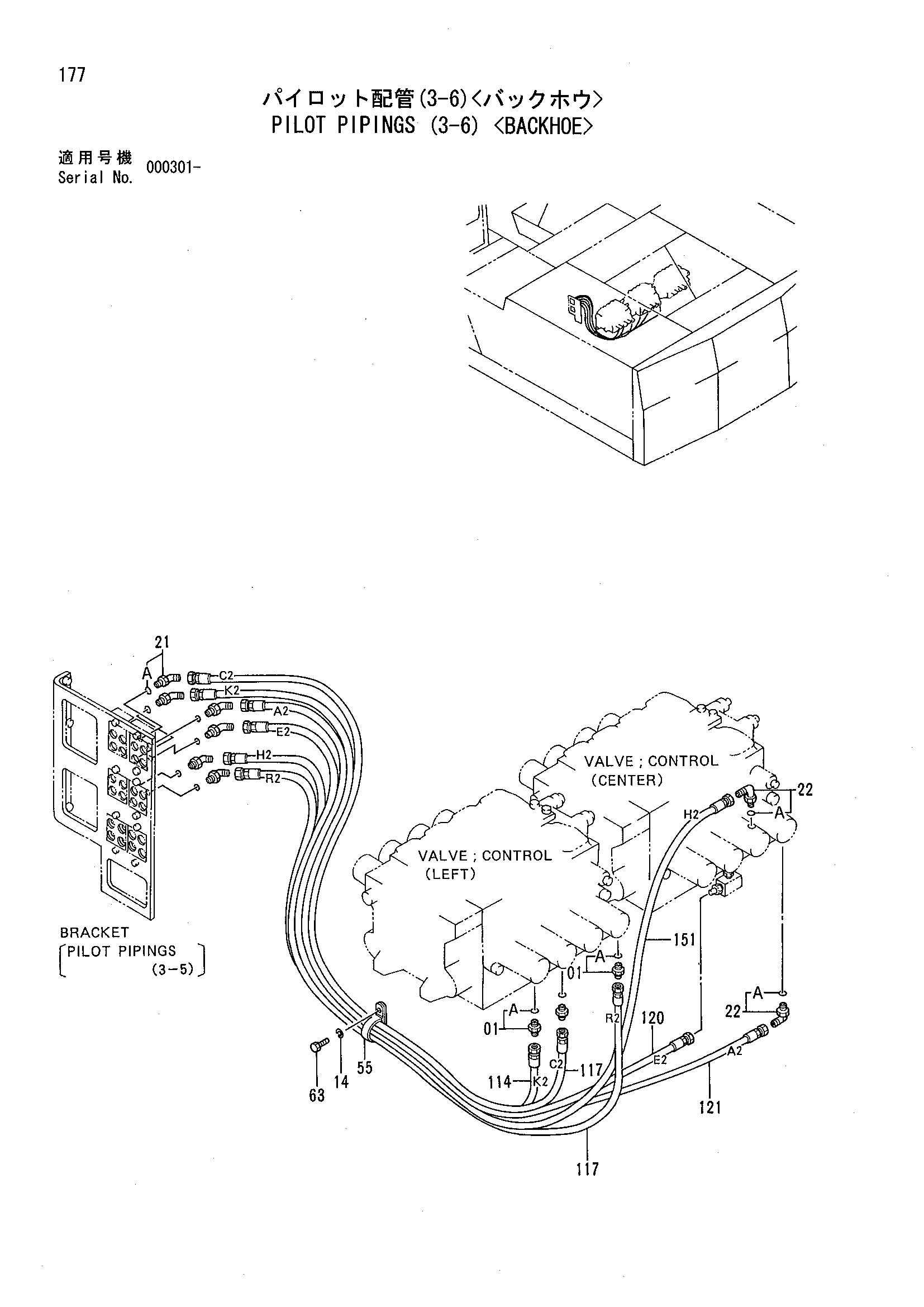

Заводская схема «Пилотный трубопроводы (3-6) <экскаватор>» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4042031 | Адаптер | 3 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | A590910 | Пружинная шайба | 1 |
| 21 | 4095133 | Угловой штуцер | 6 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4037761 | Угловой штуцер | 2 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 55 | 4193816 | Зажим | 1 |
| 63 | J901016 | Болт | 1 |
| 114 | 4071344 | Шланг | 1 |
| 117 | 4071345 | Шланг | 2 |
| 120 | 4192091 | Шланг | 1 |
| 121 | 4192089 | Шланг | 1 |
| 151 | 4157636 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
