Двигатель — HITACHI EX3500

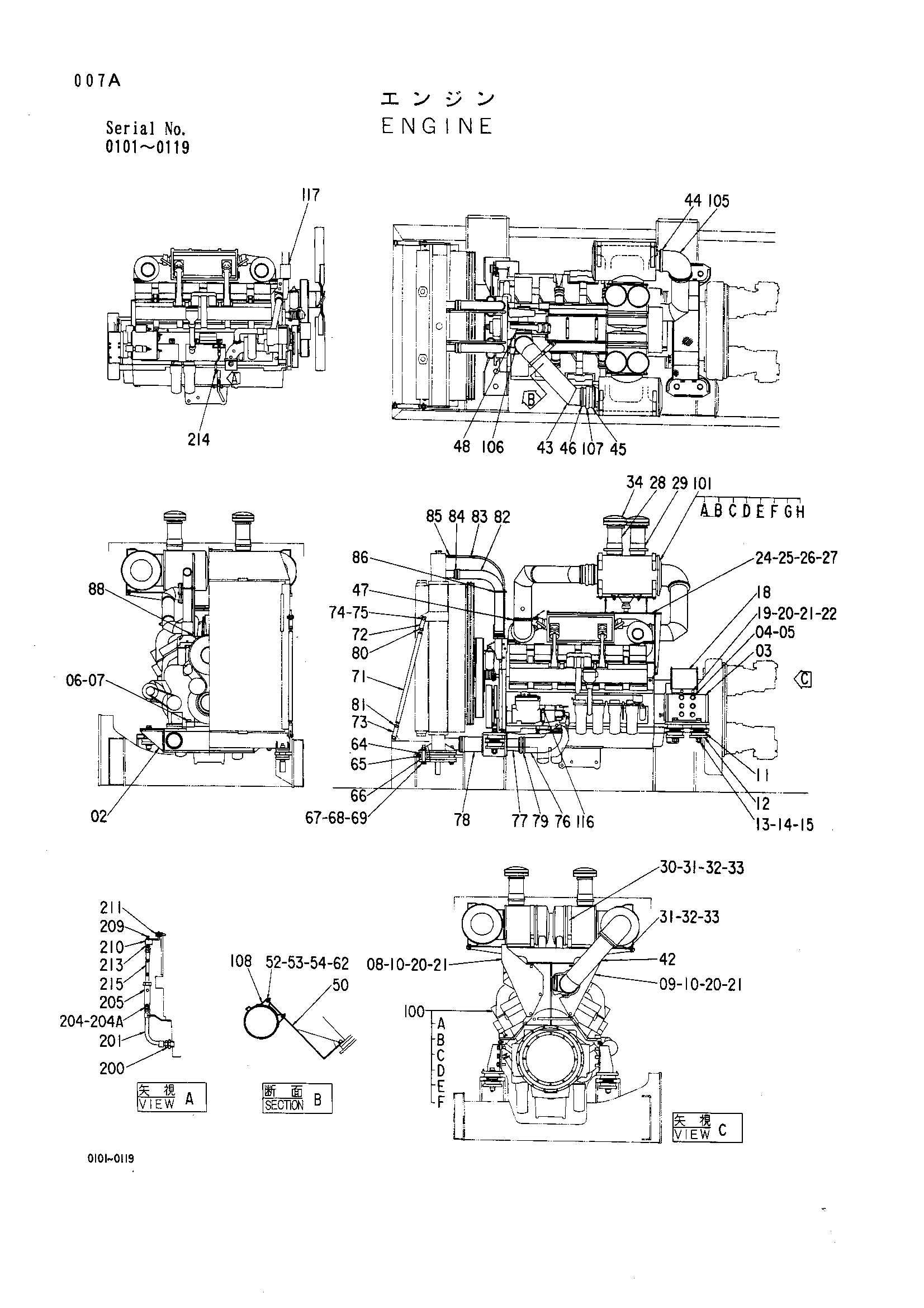

Заводская схема «Двигатель» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	7016764	Кронштейн	1
03	7016759	Кронштейн	2
04	4085857	Шайба	12
05	J912765	Болт	12
06	4184899	Болт	2
07	J21386	Пружинная шайба	2
08	4224216	Крышка	1
09	4224217	Крышка	1
10	J901025	Болт	8
11	4183996	Амортизатор	12
12	4184234	Пластина	6
13	J833318	Болт	6
14	4083438	Шайба	12
15	M663033	U-образная гайка	6
18	7016839	Ступень	1
19	J901035	Болт	4
20	J217083	Шайба	8
20	J217083	Шайба	16
21	A590910	Пружинная шайба	4
21	A590910	Пружинная шайба	12
22	J950010	Гайка	4
24	6007806	Кронштейн	1
25	19H1821	Болт	11
26	A590912	Пружинная шайба	11
27	449490	Шайба	11
28	4186678	Удлинитель	2
29	4085786	Удлинитель	2
30	4188541	Лента	2
31	J901025	Болт	8
32	A590910	Пружинная шайба	8
33	J950010	Гайка	8
34	4085785	Колпачок	4
42	8035474	Трубка	1
43	8035488	Трубка	1
44	4187340	Хомут шланга	2
45	4187339	Хомут шланга	1
46	4187337	Хомут шланга	1
47	4187338	Хомут шланга	2
48	4184863	Хомут шланга	2
50	8035485	Кронштейн	1
52	A590108	Шайба	2
53	A590908	Пружинная шайба	2
54	M500807	Гайка	2
62	J900820	Болт	2
64	4187249	Пластина резиновый	4
65	4187250	Проставка	4
66	9725063	Фиксатор	2
67	J932713	Болт	4
68	4085857	Шайба	8
69	M662027	U-образная гайка	4
71	8035156	Стойка	2
72	3035095	Концевой вилка	2
73	3035096	Концевой вилка	2
74	4085833	Палец	4
75	A765036	Шплинт	4
76	4187251	Резиновый шланг	1
77	4187255	Трубка	1
78	4187252	Резиновый шланг	1
79	4200449	Хомут шланга	7
80	J951024	Гайка	2
81	J956024	Гайка L	2
82	4187253	Резиновый шланг	2
83	4187254	Резиновый шланг	2
84	4152704	Хомут шланга	8
84	4152704	Хомут шланга	4
85	4514700	Зажим шланг	4
86	4121859	Ленточный зажим	2
88	9725269	Разъём	2
100	4188533 замена: 4271936	Двигатель	1
100	4271936	Двигатель	1
100A	4085913	Элемент фильтр(двигатель масляный)	4
100B	4204048	Элемент фильтр(бйпасс фильтр)	2
100C	4202934	Элемент фильтр(топливный)	2
100D	4206186	Элемент фильтр(корросион)	4
100E	4207596	Велт вентилятор	1
100E	4266303	Велт вентилятор	1
100F	4207597	Велт(генератор)	1
101	4187248	Фильтр воздушный	2
101A	4206272	Элемент фильтр(наружный)	1
101B	4206273	Элемент фильтр(внутренний)	1
101C	4279712	Корпус	1
101D	4279713	Крышка	1
101E	4298635	Индикатор	1
101F	4267408	Шайба	1
101G	4267408	Шайба	1
101H	4293922	Гайка винг	1
105	4188538	Резиновый шланг	1
106	4188539 замена: 4295233	Резиновый шланг	2
106	4295233	Резиновый шланг	2
107	4188542	Резиновый шланг	1
108	4188580	Лента	1
116	4188676	Колпачок	1
117	4262300	Щиток	1
200	4196587	Адаптер	1
201	8037268	Трубопроводы	1
204	4042032	Адаптер	1
204A	4506418	Уплотнительное кольцо	1
205	9726652 замена: 9730839	Трубка	1
205	9730839	Трубка	1
209	4192643	Сапун	1
210	8037269	Блок	1
211	4196831	Болт	2
213	94-1301	Адаптер	1
214	4196225	Угловой штуцер	1
215	4149521	Шланг	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
