Пилотный трубопроводы (4-2) — HITACHI EX3500

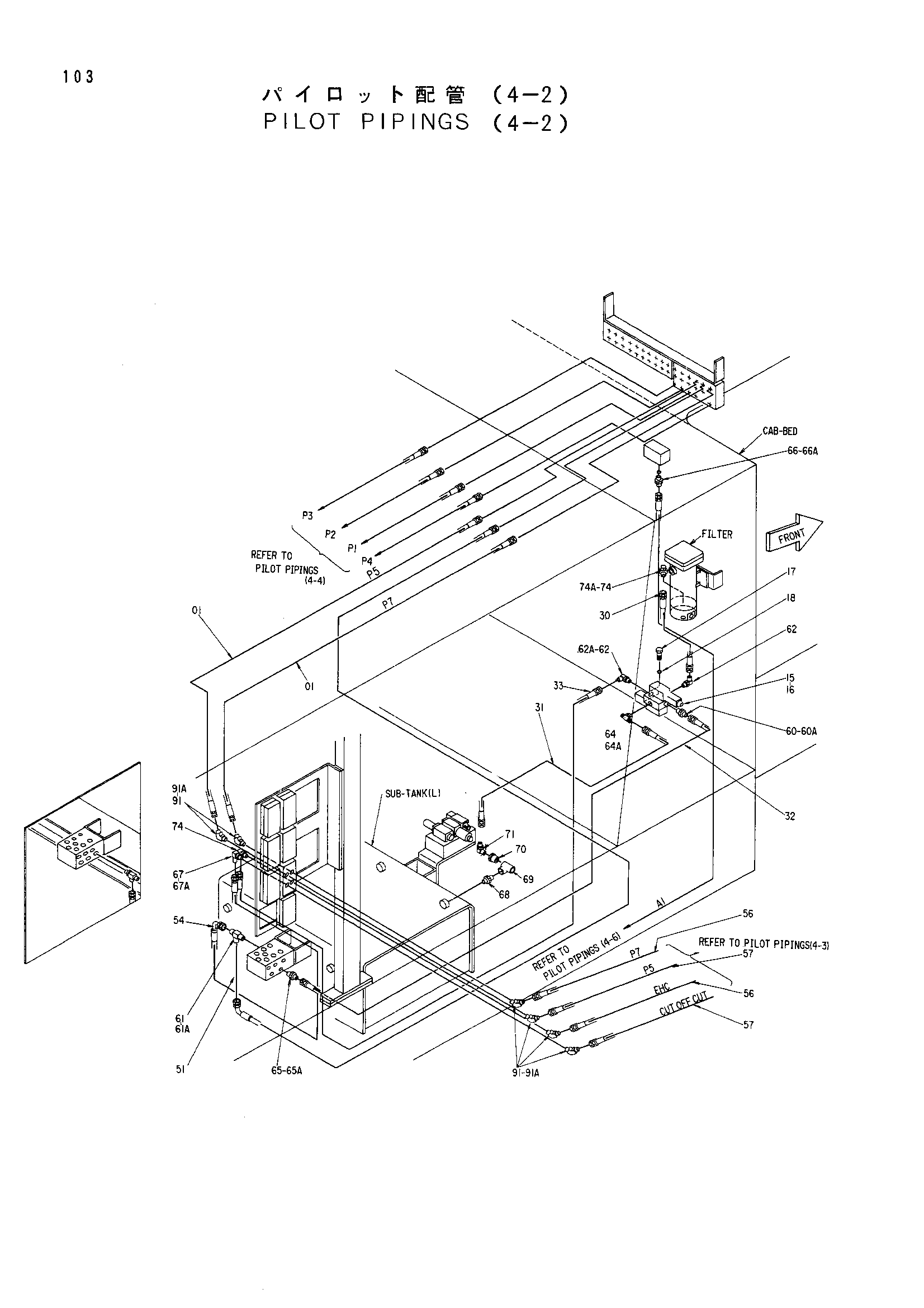

Заводская схема «Пилотный трубопроводы (4-2)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4063117 | Шланг | 2 |
| 15 | 4184231 | Электромагнитный клапан | 2 |
| 16 | 2022619 | Коллектор | 1 |
| 17 | J901055 | Болт | 2 |
| 18 | A590910 | Пружинная шайба | 2 |
| 30 | 4062815 | Шланг | 1 |
| 31 | 4033806 | Шланг | 1 |
| 32 | 4204150 | Шланг | 1 |
| 33 | 4204151 | Шланг | 1 |
| 51 | 4208462 | Шланг | 1 |
| 54 | 4197716 | Шланг | 1 |
| 56 | 4197720 | Шланг | 2 |
| 57 | 4136911 | Шланг | 2 |
| 60 | 4042030 | Адаптер | 1 |
| 60A | 957366 | Уплотнительное кольцо | 1 |
| 61 | 4187558 | Штуцер трубки | 1 |
| 61A | 4509180 | Уплотнительное кольцо | 1 |
| 62 | 4112300 | Угловой штуцер | 2 |
| 62A | 957366 | Уплотнительное кольцо | 1 |
| 64 | 4155847 | Штуцер | 1 |
| 64A | 957366 | Уплотнительное кольцо | 1 |
| 65 | 4180350 | Адаптер | 1 |
| 65A | 4509180 | Уплотнительное кольцо | 1 |
| 66 | 4042031 | Адаптер | 1 |
| 66A | 4509180 | Уплотнительное кольцо | 1 |
| 67 | 4037761 | Угловой штуцер | 1 |
| 67A | 4509180 | Уплотнительное кольцо | 1 |
| 68 | J70786 | Адаптер | 1 |
| 69 | J70486 | Тройник | 1 |
| 70 | J728682 | Втулка | 1 |
| 71 | 94-1401 | Угловой штуцер | 1 |
| 74 | 4169594 | Угловой штуцер | 2 |
| 74A | 4509180 | Уплотнительное кольцо | 1 |
| 91 | 4095133 | Угловой штуцер | 6 |
| 91A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
