Обратный трубопроводы (5) — HITACHI EX3500

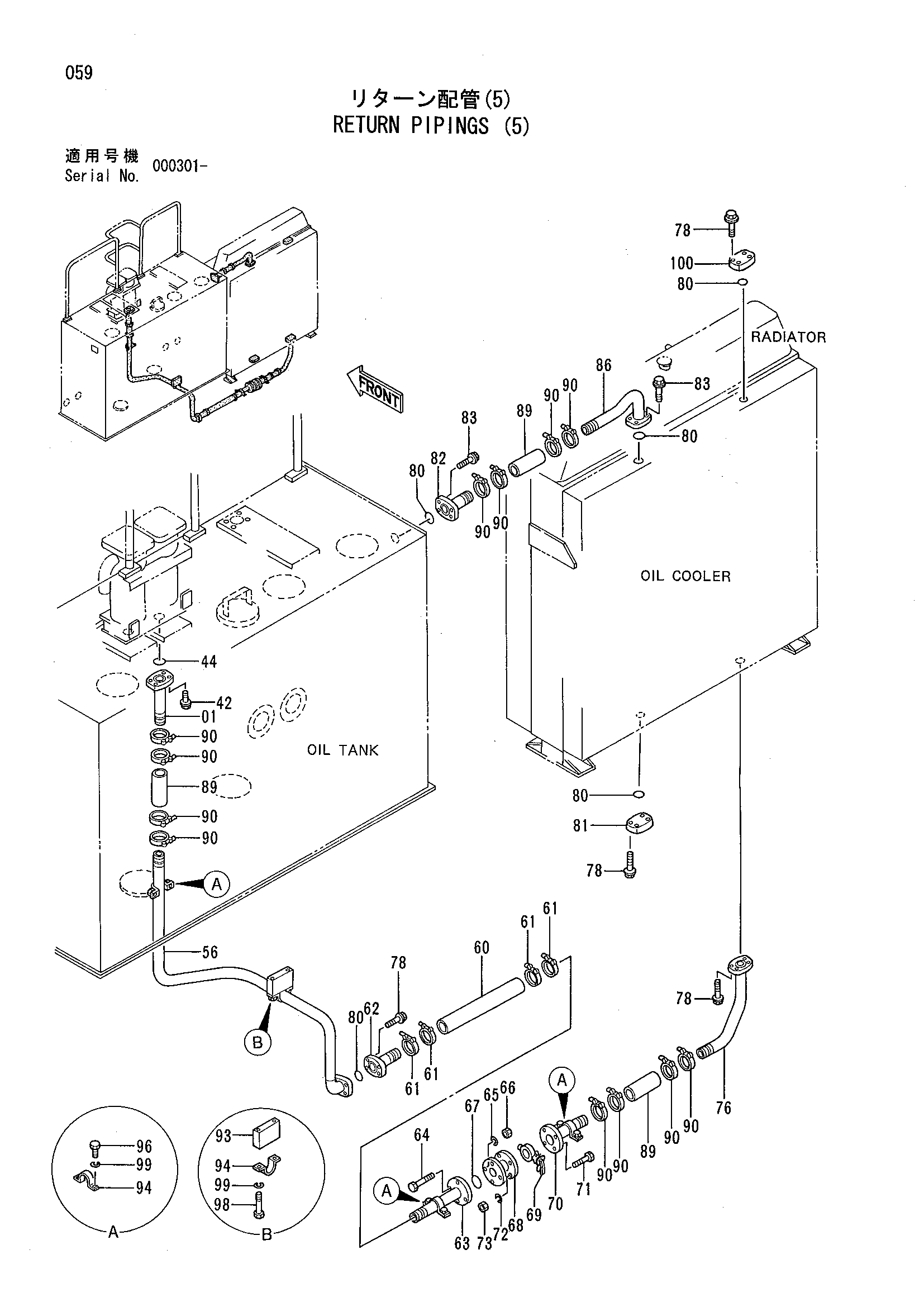

Заводская схема «Обратный трубопроводы (5)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8036570 | Трубка | 1 |
| 42 | J011240 | Болт с шайбой | 4 |
| 44 | 4153538 | Уплотнительное кольцо | 1 |
| 56 | 7018605 | Трубка | 1 |
| 60 | 4120296 | Резиновый шланг | 1 |
| 61 | 4263764 | Хомут шланга | 4 |
| 62 | 9728327 | Трубка | 1 |
| 63 | 8036575 | Трубка | 1 |
| 64 | J901655 | Болт | 4 |
| 65 | A590916 | Пружинная шайба | 4 |
| 66 | J950016 | Гайка | 4 |
| 67 | 4153539 | Уплотнительное кольцо | 1 |
| 68 | 9726136 | Трубка | 1 |
| 69 | 4193413 замена: 4423845 | Клапан | 1 |
| 69 | 4193413 замена: J901695 | Клапан | 1 |
| 69 | 4193413 замена: 8077183 | Клапан | 1 |
| 69 | 4423845 | Клапан | 1 |
| 70 | 8036576 | Трубка | 1 |
| 71 | J901690 | Болт | 4 |
| 71 | J901695 | Болт | 4 |
| 72 | A590916 | Пружинная шайба | 4 |
| 73 | J950016 | Гайка | 4 |
| 76 | 8036577 | Трубка | 1 |
| 78 | J011240 | Болт с шайбой | 16 |
| 80 | 4153538 | Уплотнительное кольцо | 6 |
| 81 | 4183900 | Фланец | 1 |
| 82 | 8036579 | Трубка | 1 |
| 83 | J011240 | Болт с шайбой | 8 |
| 86 | 8036581 | Трубка | 1 |
| 89 | 4094001 | Резиновый шланг | 4 |
| 90 | 4263764 | Хомут шланга | 16 |
| 93 | 4194065 | Проставка | 1 |
| 94 | 4053865 | Хомут трубки | 4 |
| 96 | J901025 | Болт | 6 |
| 98 | J901005 | Болт | 2 |
| 99 | A590910 | Пружинная шайба | 8 |
| 100 | 4183900 | Фланец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
