Силовой ключ — HITACHI EX3500

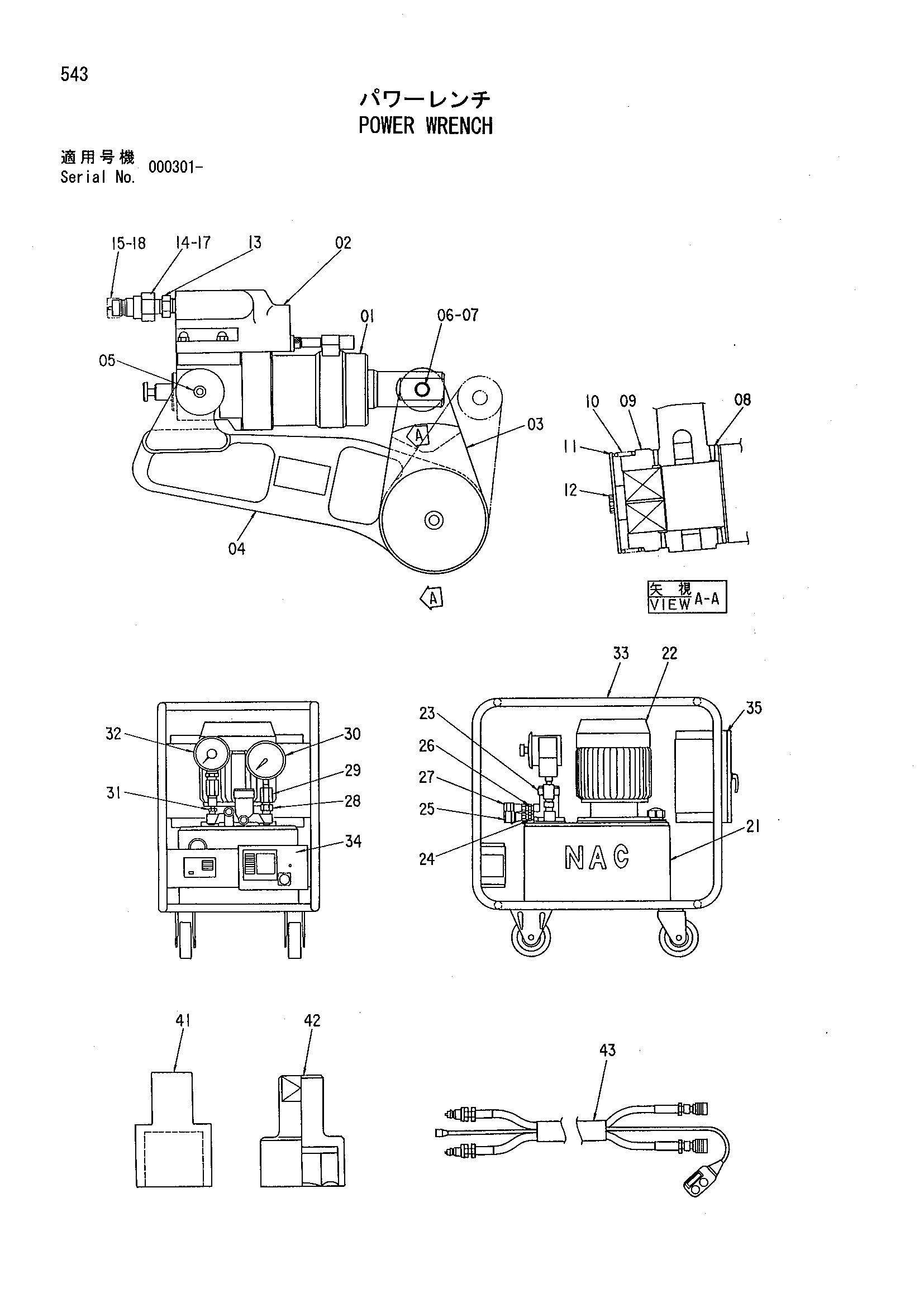

Заводская схема «Силовой ключ» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-18 | 4284849 | Ключ силовой | 1 |
| 01 | 4288472 | Гидроцилиндр | 1 |
| 02 | 4288473 | Клапан | 1 |
| 03 | 4288474 | Рычаг | 1 |
| 04 | 4288475 | Рычаг | 1 |
| 05 | 4288476 | Палец | 2 |
| 06 | 4288477 | Палец | 1 |
| 07 | 4288478 | Зажим | 1 |
| 08 | 4288479 | Шайба | 1 |
| 09 | 4288480 | Раткхет | 1 |
| 10 | 4288481 | Пружина | 1 |
| 11 | 4288482 | Проставка | 1 |
| 12 | 4288483 | Болт | 1 |
| 13 | 4288484 | Адаптер | 1 |
| 14 | 4288485 | Муфта | 1 |
| 15 | 4288486 | Колпачок | 1 |
| 17 | 4288488 | Муфта | 1 |
| 18 | 4288489 | Колпачок | 1 |
| 21-35 | 4284850 | Насос | 1 |
| 21 | 4288490 | Насос | 1 |
| 22 | 4288491 | Гидромотор | 1 |
| 23 | 4288492 | Клапан | 1 |
| 24 | 4288493 | Адаптер | 1 |
| 25 | 4288494 | Муфта | 1 |
| 26 | 4288495 | Адаптер | 1 |
| 27 | 4288496 | Муфта | 1 |
| 28 | 4288497 | Адаптер | 1 |
| 29 | 4288498 | Тройник | 1 |
| 30 | 4288499 | Указатель | 1 |
| 31 | 4288500 | Адаптер | 1 |
| 32 | 4288501 | Указатель | 1 |
| 33 | 4288502 | Стойка | 1 |
| 34 | 4288503 | Контроллер | 1 |
| 35 | 4288504 | Трансформер | 1 |
| 41 | 4284853 | Разъём | 1 |
| 42 | 4284852 | Разъём | 1 |
| 43 | 4284851 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
