Передний трубопроводы экскаватор — HITACHI EX3500

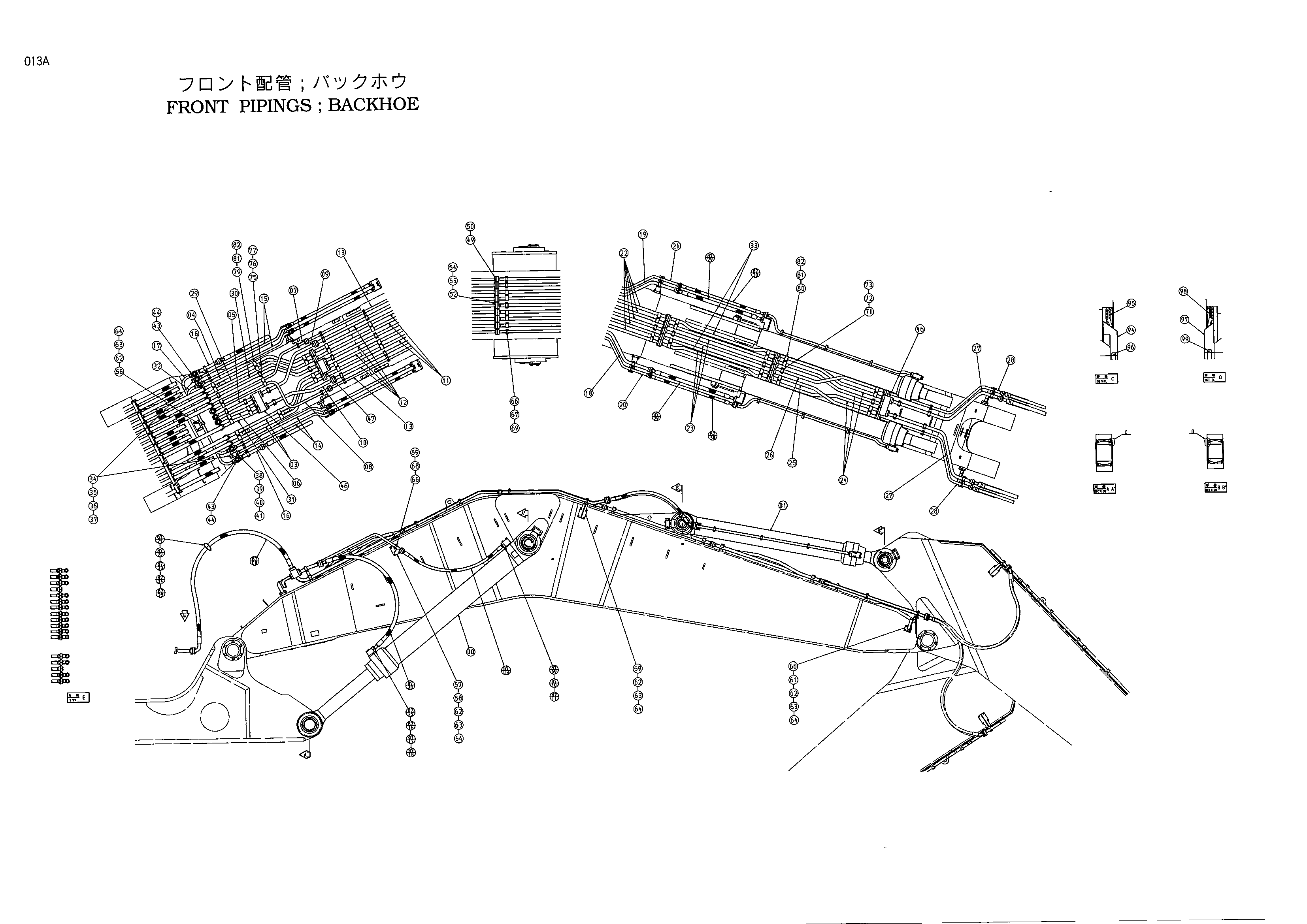

Заводская схема «Передний трубопроводы экскаватор» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4392881	Гидроцилиндр стрелы	2
01	4392883	Гидроцилиндр рукояти	2
03	8069152	Трубка	2
04	8069153	Трубка	1
05	8069154	Трубка	1
06	8069155	Трубка	1
07	8069156	Трубка	1
08	8069157	Трубка	1
09	8069158	Трубка	1
10	8069159	Трубка	1
11	8069160	Трубка	3
12	8069161	Трубка	4
13	8069162	Трубка	2
14	8069163	Трубка	2
15	8069164	Трубка	2
16	8069165	Трубка	2
17	8069166	Трубка	1
18	8069167	Трубка	1
19	8069168	Трубка	1
20	8069169	Трубка	1
21	8069170	Трубка	1
22	8069171	Трубка	5
23	8069172	Трубка	3
24	8069173	Трубка	3
25	8069174	Трубка	1
26	8069175	Трубка	1
27	8069176	Трубка	2
28	8069177	Трубка	2
29	8069178	Трубка	1
30	8069179	Трубка	1
31	8069180	Трубка	1
32	8069181	Трубка	1
33	8069182	Трубка	2
34	4192967	Коллектор	2
35	4091297	Крышка	2
36	4510169	Уплотнительное кольцо	2
37	4146847	Болт с внутренним шестигранником	8
38	3031029	Крышка	1
39	4510170	Уплотнительное кольцо	1
40	J912070	Болт	4
41	A590920	Пружинная шайба	4
43	3033044	Блок	2
44	4093624	Пробка	2
44A	957366	Уплотнительное кольцо	1
46	4226931	Коллектор	2
47	4226930	Коллектор	1
49	4510169	Уплотнительное кольцо	12
50	4146847	Болт с внутренним шестигранником	48
52	4510170	Уплотнительное кольцо	40
53	J912070	Болт	160
54	A590920	Пружинная шайба	160
56	8057598	Кронштейн	1
57	8057599	Кронштейн	1
58	8057600	Кронштейн	1
59	8057601	Кронштейн	2
60	8057482	Кронштейн	1
61	8057483	Кронштейн	1
62	J901245	Болт	28
63	A590912	Пружинная шайба	28
64	4086891	Шайба	28
66	4257716	Хомут трубки	22
67	J901280	Болт	36
68	J901295	Болт	8
69	A590912	Пружинная шайба	44
71	4257715	Хомут трубки	31
72	J901400	Болт	62
73	A590914	Пружинная шайба	62
75	4198919	Хомут трубки	3
76	J901485	Болт	6
77	A590914	Пружинная шайба	6
79	4179429	Хомут трубки	3
80	4226934	Хомут трубки	21
81	J901600	Болт	48
82	A590916	Пружинная шайба	48
8700	4325462	Шланг	15
8703	4352077	Шланг	4
8709	4510169	Уплотнительное кольцо	14
8710	4075854	Разъёмный фланец	28
8711	4146847	Болт с внутренним шестигранником	56
8715	4510170	Уплотнительное кольцо	40
8716	4169565	Разъёмный фланец	80
8717	J912070	Болт	160
8718	A590920	Пружинная шайба	160
8721	3043266	Хомут	2
8722	4201092	Втулка	15
8723	J901214	Болт	9
8724	J950012	Гайка	18
8725	449490	Шайба	18
8728	4347990	Шланг	2
8729	4347997	Шланг	2
8730	4347998	Шланг	2
94	4391973	Шайба	8
95	4231796	Пылезащитное уплотнение	8
96	4231799	Пылезащитное уплотнение	8
97	4231803	Шайба	8
98	4231798	Пылезащитное уплотнение	8
99	4231800	Пылезащитное уплотнение	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
