Лубрикатор — HITACHI EX3500

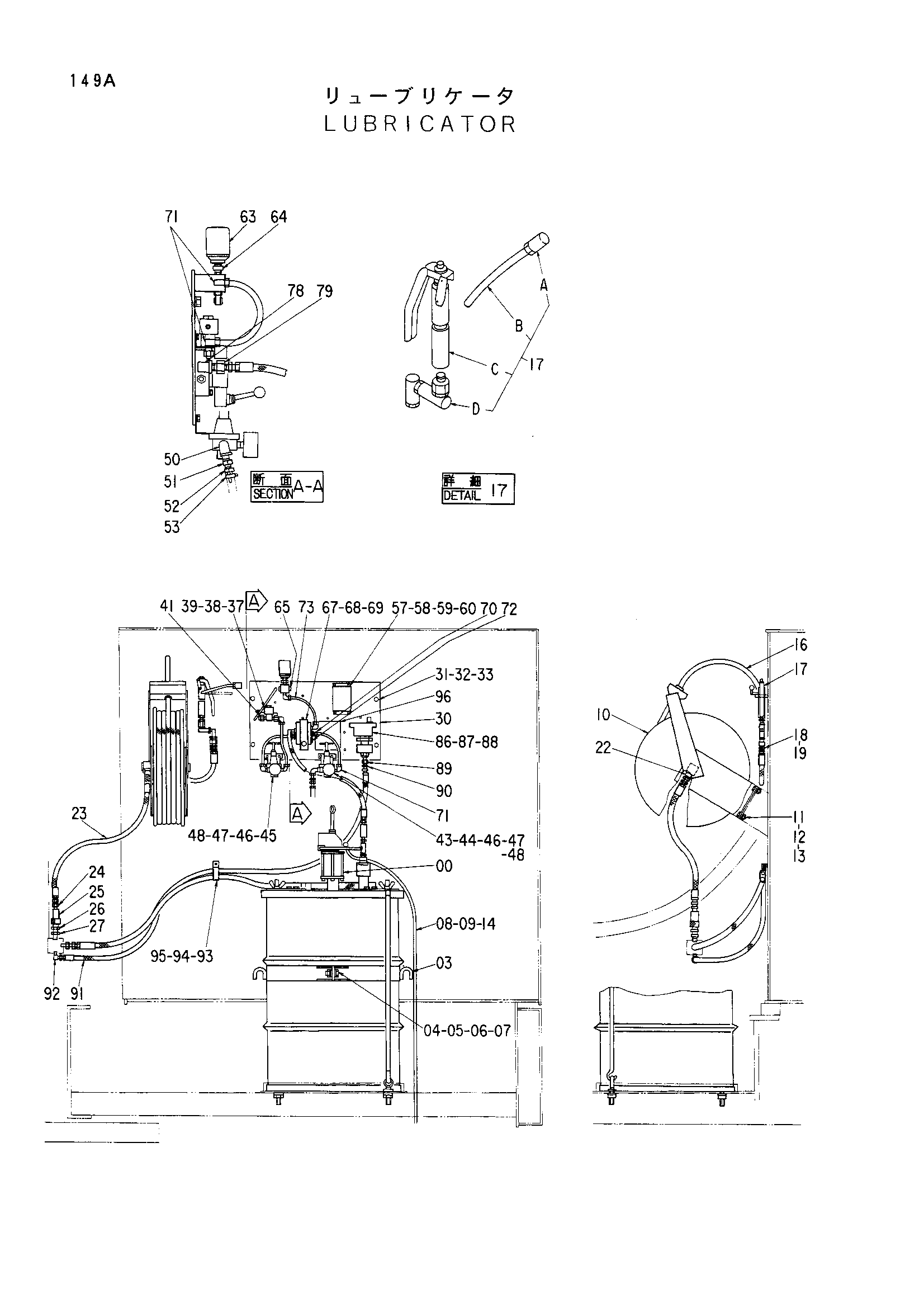

Заводская схема «Лубрикатор» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4189269 | Лубрикатор блок<для детали отдельный pa | 1 |
| 03 | 8035654 | Лента | 2 |
| 04 | A590116 | Шайба | 4 |
| 05 | A590916 | Пружинная шайба | 2 |
| 06 | J951016 | Гайка | 2 |
| 07 | J901635 | Болт | 2 |
| 08 | 4219726 | Штуцер трубка | 1 |
| 09 | 4089533 | Трубка | 1 |
| 10 | 4189268 | Реел шланг<для детали отдельный паге> | 1 |
| 11 | A590910 | Пружинная шайба | 4 |
| 12 | J950010 | Гайка | 4 |
| 13 | J901025 | Болт | 4 |
| 14 | 4055311 | Ленточный зажим | 6 |
| 16 | 4187336 | Шланг | 1 |
| 17 | 4174319 | Шприц для смазки | 1 |
| 17 | 4187879 замена: 4174319 | Шприц для смазки | 1 |
| 17A | 4174320 | Форсунка | 1 |
| 17B | 4033134 | Трубка | 1 |
| 17C | 4282738 | Клапан | 1 |
| 17D | 4282739 | Соединение | 1 |
| 18 | 4122880 | Адаптер | 1 |
| 19 | A890014 | Манжета | 1 |
| 22 | 94-1302 | Адаптер | 1 |
| 23 | 4122891 | Шланг | 1 |
| 24 | 94-1602 | Переходник | 1 |
| 25 | 4033130 | Муфта | 1 |
| 26 | 4033129 | Муфта | 1 |
| 27 | 94-1703 | Адаптер | 1 |
| 30 | 8037914 | Пластина | 1 |
| 31 | J901020 | Болт | 4 |
| 32 | A590910 | Пружинная шайба | 4 |
| 33 | A590110 | Шайба | 4 |
| 37 | 4187555 замена: 4246262 | Электромагнитный клапан | 1 |
| 37 | 4246262 | Электромагнитный клапан | 1 |
| 38 | A590906 | Пружинная шайба | 2 |
| 39 | J900610 | Болт | 2 |
| 40 | 4089531 | Адаптер | 2 |
| 43 | 4196854 замена: 4242317 | Регулятор воздушный | 1 |
| 43 | 4241883 | Регулятор воздушный<для детали: см. отдельный | 1 |
| 44 | 4196853 | Указатель аир-прес. | 1 |
| 45 | 4198244 | Регулятор воздушный<для детали: см. отдельный | 1 |
| 45 | 4241883 | Регулятор воздушный<для детали см. отдельный | 1 |
| 46 | A590906 | Пружинная шайба | 4 |
| 47 | A590106 | Плоская шайба | 4 |
| 48 | J900610 | Болт | 4 |
| 50 | 94-0647 | Угловой штуцер | 1 |
| 51 | J728382 | Переходник | 1 |
| 52 | 486702 | Ниппель шланг | 1 |
| 53 | 4514700 | Зажим шланг | 1 |
| 57 | 4187554 | Таймер | 1 |
| 58 | M430513 | Винт | 4 |
| 59 | A590105 | Шайба | 4 |
| 60 | A590905 | Пружинная шайба | 4 |
| 63 | 4116595 | Датчик давления | 1 |
| 64 | J70783 | Адаптер | 1 |
| 65 | 94-2012 | Пробка | 1 |
| 67 | 4187880 | Гидрораспределитель | 1 |
| 68 | A590906 | Пружинная шайба | 2 |
| 69 | J900640 | Болт | 2 |
| 70 | 969198 | Адаптер | 2 |
| 71 | 4501785 | Угловой штуцер | 8 |
| 72 | 94-2012 | Пробка | 1 |
| 73 | 4199523 | Трубка | 5 |
| 78 | 94-0647 | Угловой штуцер | 1 |
| 79 | 4187595 | Адаптер | 1 |
| 86 | 4187616 | Датчик давления | 1 |
| 87 | A590906 | Пружинная шайба | 2 |
| 88 | J900610 | Болт | 2 |
| 89 | 4187592 | Адаптер | 1 |
| 90 | 94-1301 | Адаптер | 1 |
| 91 | 4158197 | Шланг | 1 |
| 92 | 94-1401 | Угловой штуцер | 1 |
| 93 | 4192034 | Зажим | 1 |
| 94 | A590910 | Пружинная шайба | 1 |
| 95 | J901016 | Болт | 1 |
| 96 | 4232293 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
