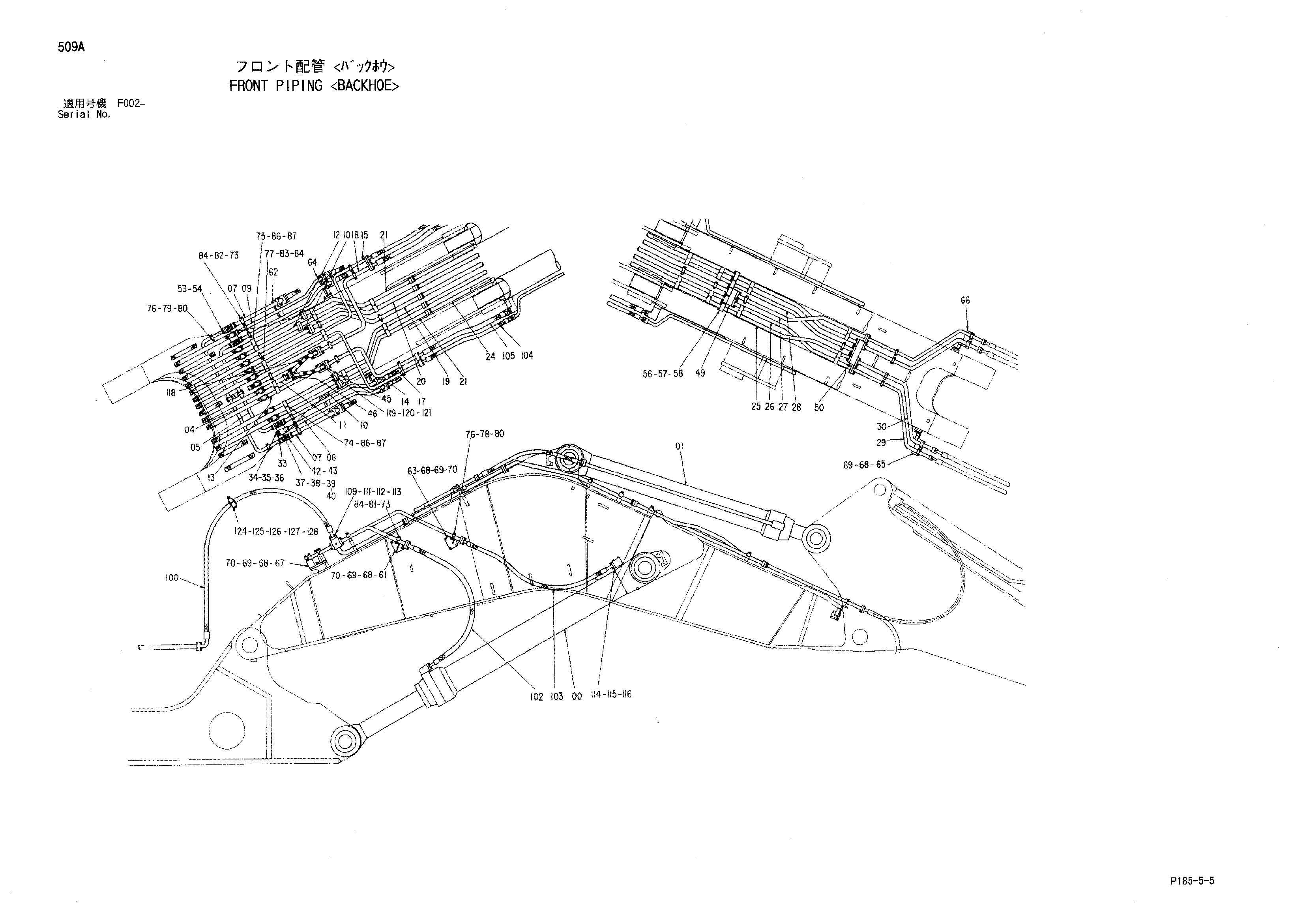

Гидролинии рабочего оборудования <экскаватор> — HITACHI EX3500

Заводская схема «Гидролинии рабочего оборудования <экскаватор>» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4190751 замена: 4260526	Гидроцилиндр стрелы	2
00	4260526 замена: 4312582	Гидроцилиндр стрелы	2
00	4335676 замена: 4484266	Гидроцилиндр стрелы	2
00	4483376 замена: 4484266	Гидроцилиндр стрелы	2
00	4484266	Гидроцилиндр стрелы	2
01	4235573 замена: 4287121	Гидроцилиндр рукояти	2
01	4287121 замена: 4329563	Гидроцилиндр рукояти	2
01	4329563	Гидроцилиндр рукояти	2
01	4329563	Гидроцилиндр рукояти	2
04	8042654	Трубка	1
05	8042655	Трубка	1
07	8042656 замена: 8063212	Трубка	2
07	8063212	Трубка	2
08	8042657	Трубка	2
09	8042658	Трубка	2
10	8042659 замена: 8063213	Трубка	4
10	8063213	Трубка	4
11	8042660 замена: 8063214	Трубка	1
11	8063214	Трубка	1
12	8042661 замена: 8063215	Трубка	1
12	8063215	Трубка	1
13	8042662 замена: 8063216	Трубка	2
13	8063216	Трубка	2
14	8042663	Трубка	1
15	8042664	Трубка	1
17	8042666 замена: 8063217	Трубка	1
17	8063217	Трубка	1
18	8042667 замена: 8063218	Трубка	1
18	8063218	Трубка	1
19	8042668 замена: 8063219	Трубка	1
19	8063219	Трубка	1
20	8042669 замена: 8063220	Трубка	1
20	8063220	Трубка	1
21	8042670 замена: 8063221	Трубка	3
21	8063221	Трубка	3
24	8042671 замена: 8063222	Трубка	5
24	8063222	Трубка	5
25	8042672 замена: 8063223	Трубка	1
25	8063223	Трубка	1
26	8042673 замена: 8063224	Трубка	1
26	8063224	Трубка	1
27	8042674 замена: 8063225	Трубка	1
27	8063225	Трубка	1
28	8042675 замена: 8063226	Трубка	2
28	8063226	Трубка	2
29	8042676	Трубка	2
30	8042677 замена: 8063227	Трубка	2
30	8063227	Трубка	2
33	4192967	Коллектор	2
34	4091297	Крышка	2
35	4510169	Уплотнительное кольцо	2
36	M341650	Болт с внутренним шестигранником	8
37	3031029	Крышка	1
38	4510170	Уплотнительное кольцо	1
39	J912070	Болт	4
40	A590920	Пружинная шайба	4
42	3033044	Блок	2
43	4093624	Пробка	2
45	3042892	Блок	2
46	4226795	Коллектор	1
49	4226930	Коллектор	1
50	4226931	Коллектор	1
53	4510169	Уплотнительное кольцо	8
55	M341650	Болт с внутренним шестигранником	32
56	4510170	Уплотнительное кольцо	31
57	J912070	Болт	124
58	A590920	Пружинная шайба	124
61	8042648	Кронштейн	1
62	8042649	Кронштейн	1
63	8042650	Кронштейн	1
64	8042651	Кронштейн	1
65	8042652	Кронштейн	1
66	8042653	Кронштейн	1
67	9730787	Седло винта	1
68	J901245	Болт	26
69	A590912	Пружинная шайба	26
70	4086891	Шайба	18
73	4179431	Хомут трубки	21
74	4226934	Хомут трубки	12
75	4179429	Хомут трубки	3
76	4118861	Хомут трубки	18
77	4198919	Хомут трубки	2
78	J901295	Болт	8
79	J901280	Болт	28
80	A590912	Пружинная шайба	36
81	J901403	Болт	4
82	J901400	Болт	38
83	J901485	Болт	4
84	A590914	Пружинная шайба	46
86	J901600	Болт	30
87	A590916	Пружинная шайба	30
100	4197786 замена: 4295867	Шланг	15
100	4295867 замена: 4325460	Шланг	15
100	4325460	Шланг	15
102	4231296 замена: 4347835	Шланг	2
102	4347835	Шланг	2
103	4231298 замена: 4347829	Шланг	4
103	4347829	Шланг	4
104	4190293 замена: 4347836	Шланг	2
104	4347836	Шланг	2
105	4190297 замена: 4325452	Шланг	2
105	4325452	Шланг	2
109	4510170	Уплотнительное кольцо	25
111	J912070	Болт	100
112	A590920	Пружинная шайба	100
113	4169565	Разъёмный фланец	50
114	4510169	Уплотнительное кольцо	14
115	4075854	Разъёмный фланец	28
116	M341650	Болт с внутренним шестигранником	56
118	4231299	Шланг	2
119	4508805	Уплотнительное кольцо	4
120	4089703	Разъёмный фланец	8
121	M341445	Болт с внутренним шестигранником	16
124	3043266	Хомут	2
125	4201092	Втулка	15
126	J901214	Болт	9
127	J950012	Гайка	18
128	449490	Шайба	18

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
