Передний трубопроводы (погрузчик): 5 — HITACHI EX3500

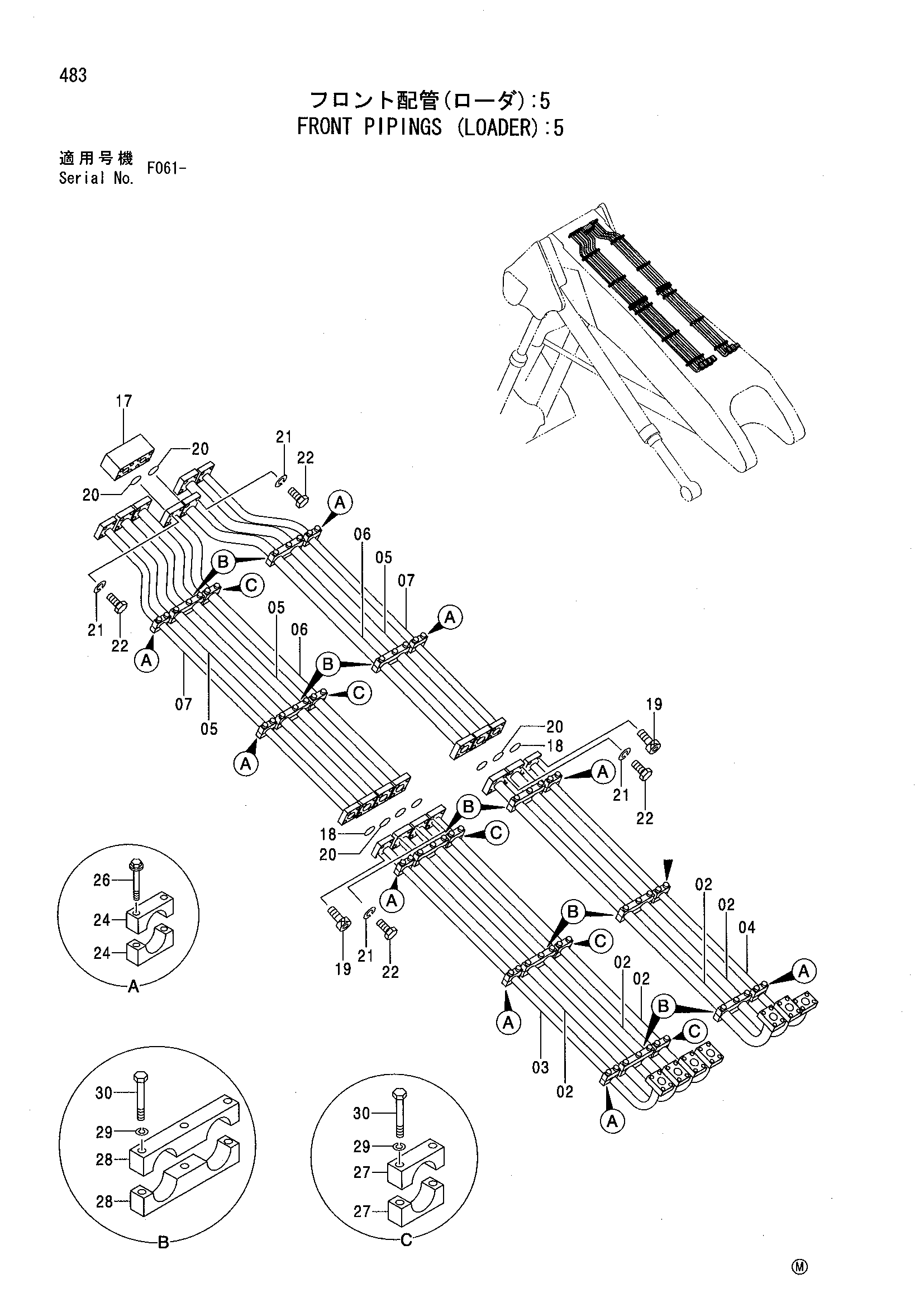

Заводская схема «Передний трубопроводы (погрузчик): 5» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 8064953 | Трубка | 5 |
| 03 | 8064954 | Трубка | 1 |
| 04 | 8064955 | Трубка | 1 |
| 04 | 8064954 | Трубка | 1 |
| 05 | 8064956 | Трубка | 3 |
| 06 | 8064957 | Трубка | 2 |
| 07 | 8064958 | Трубка | 2 |
| 17 | 4226930 | Коллектор | 1 |
| 18 | 4510169 | Уплотнительное кольцо | 2 |
| 19 | M341650 | Болт с внутренним шестигранником | 8 |
| 20 | 4510170 | Уплотнительное кольцо | 8 |
| 21 | A590920 | Пружинная шайба | 32 |
| 22 | J912070 | Болт | 32 |
| 24 | 4342723 | Хомут трубки | 20 |
| 26 | J011295 | Болт с шайбой | 20 |
| 27 | 4357265 | Хомут трубки | 10 |
| 28 | 4362366 | Хомут трубки | 20 |
| 29 | A590914 | Пружинная шайба | 40 |
| 30 | J901402 | Болт | 40 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
