Двигатель органы управления — HITACHI EX3500

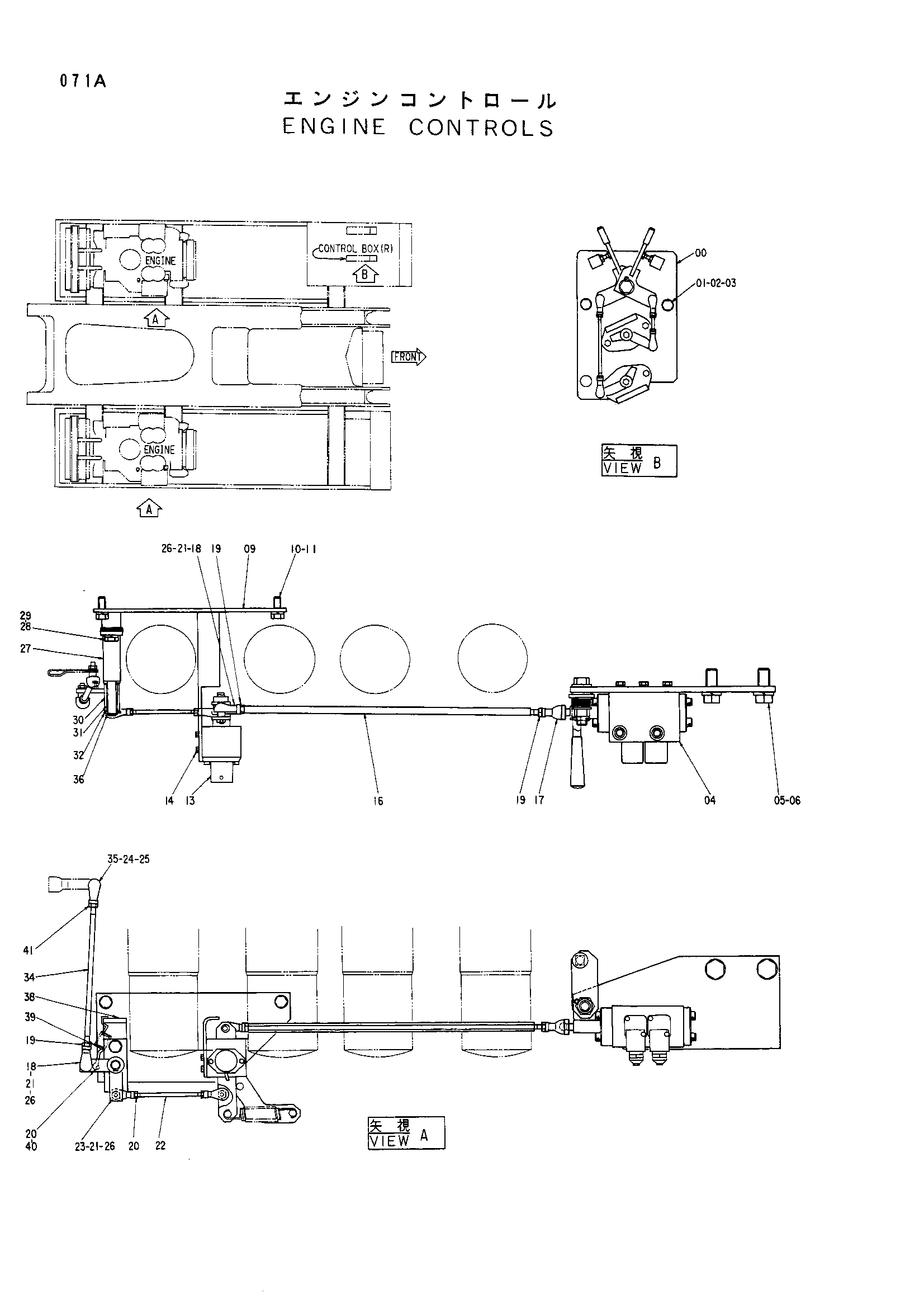

Заводская схема «Двигатель органы управления» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9066557 | Датчик (аккелератор)<для детали см. se | 1 |
| 01 | J901025 | Болт | 3 |
| 02 | A590910 | Пружинная шайба | 3 |
| 03 | A590110 | Шайба | 3 |
| 04 | 9069497 | Гидроцилиндр. (управление двигателем)<для детали см. s | 2 |
| 05 | 19H2717 | Болт U3/4X45 | 4 |
| 06 | A590920 | Пружинная шайба | 4 |
| 09 | 8041578 | Кронштейн | 2 |
| 10 | 19H1773 | Болт U7/16X29 | 4 |
| 11 | A590912 | Пружинная шайба | 4 |
| 13 | 9079514 замена: 9089800 | Датчик (регулятор)<для детали см. сепат | 2 |
| 13 | 9089800 | Датчик (регулятор)<для детали: см. сепар | 2 |
| 14 | M340616 | Болт с внутренним шестигранником | 8 |
| 16 | 4220837 | Шток | 2 |
| 17 | 4185325 | Шарнир | 2 |
| 18 | 4056125 | Шарнир | 4 |
| 19 | M500807 | Гайка | 6 |
| 20 | M500605 | Гайка | 6 |
| 21 | A590906 | Пружинная шайба | 8 |
| 22 | 4220836 | Шток | 2 |
| 23 | 4056017 | Шарнир | 4 |
| 24 | A590908 | Пружинная шайба | 2 |
| 25 | 4030364 | U-образная гайка | 2 |
| 25 | M500807 | Гайка | 2 |
| 26 | 4045245 | U-образная гайка | 8 |
| 26 | M500605 | Гайка | 2 |
| 27 | 9726075 | Вал | 2 |
| 28 | J901230 | Болт | 4 |
| 29 | A590912 | Пружинная шайба | 4 |
| 30 | 9726076 | Тяга | 2 |
| 31 | 4173387 | Втулка | 4 |
| 32 | A590114 | Шайба | 4 |
| 34 | 4193276 | Шток | 2 |
| 34 | 4248779 | Шток | 2 |
| 35 | 4056018 | Шарнир | 2 |
| 35 | 4140064 | Шарнир | 2 |
| 36 | 991337 | Стопорное кольцо | 2 |
| 38 | 4211275 | Кронштейн | 2 |
| 39 | 4211276 | Пружина растяжения | 2 |
| 40 | J900616 | Болт | 2 |
| 41 | M500807 | Гайка | 2 |
| 41 | M580008 | Гайка (левый) | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
