Стрела 10.0 M в сборе — HITACHI EX3500

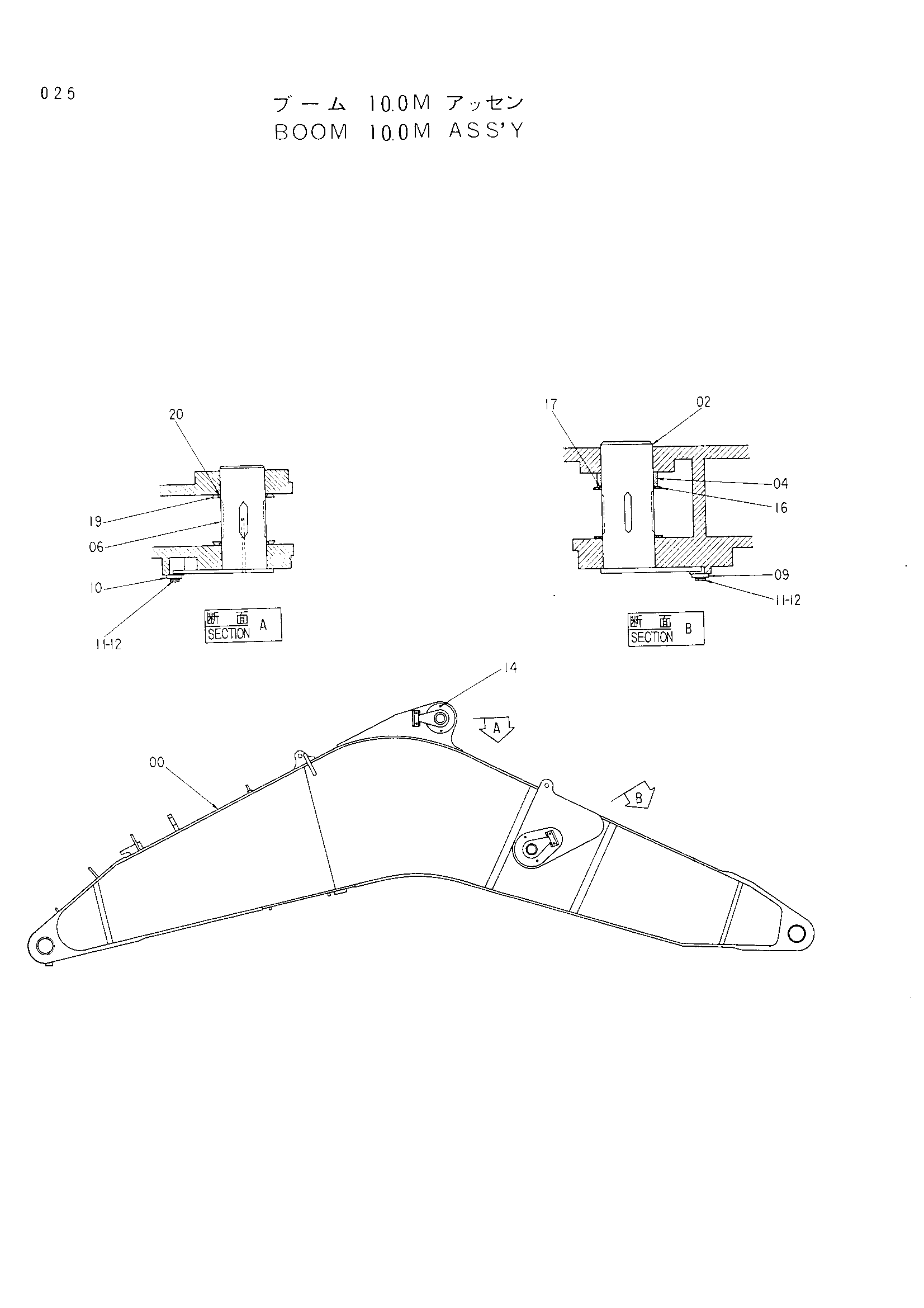

Заводская схема «Стрела 10.0 M в сборе» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9082581 | Стрела 10.0M<для детали: см. сепарете pe | 1 |
| 02 | 8036661 | Палец | 2 |
| 04 | 4231806 | Проставка | 2 |
| 06 | 8043109 | Палец | 2 |
| 09 | 9726226 | Пластина | 2 |
| 10 | 4192930 | Пластина | 2 |
| 11 | J912455 | Болт | 8 |
| 12 | A590924 | Пружинная шайба | 8 |
| 14 | 425176 | Пробка | 12 |
| 16 | 4231802 | Шайба | 4 |
| 17 | 4231799 | Пылезащитное уплотнение | 4 |
| 19 | 4231803 | Шайба | 4 |
| 20 | 4231800 | Пылезащитное уплотнение | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
