Смазка трубопроводы (погрузчик): 2 — HITACHI EX3500

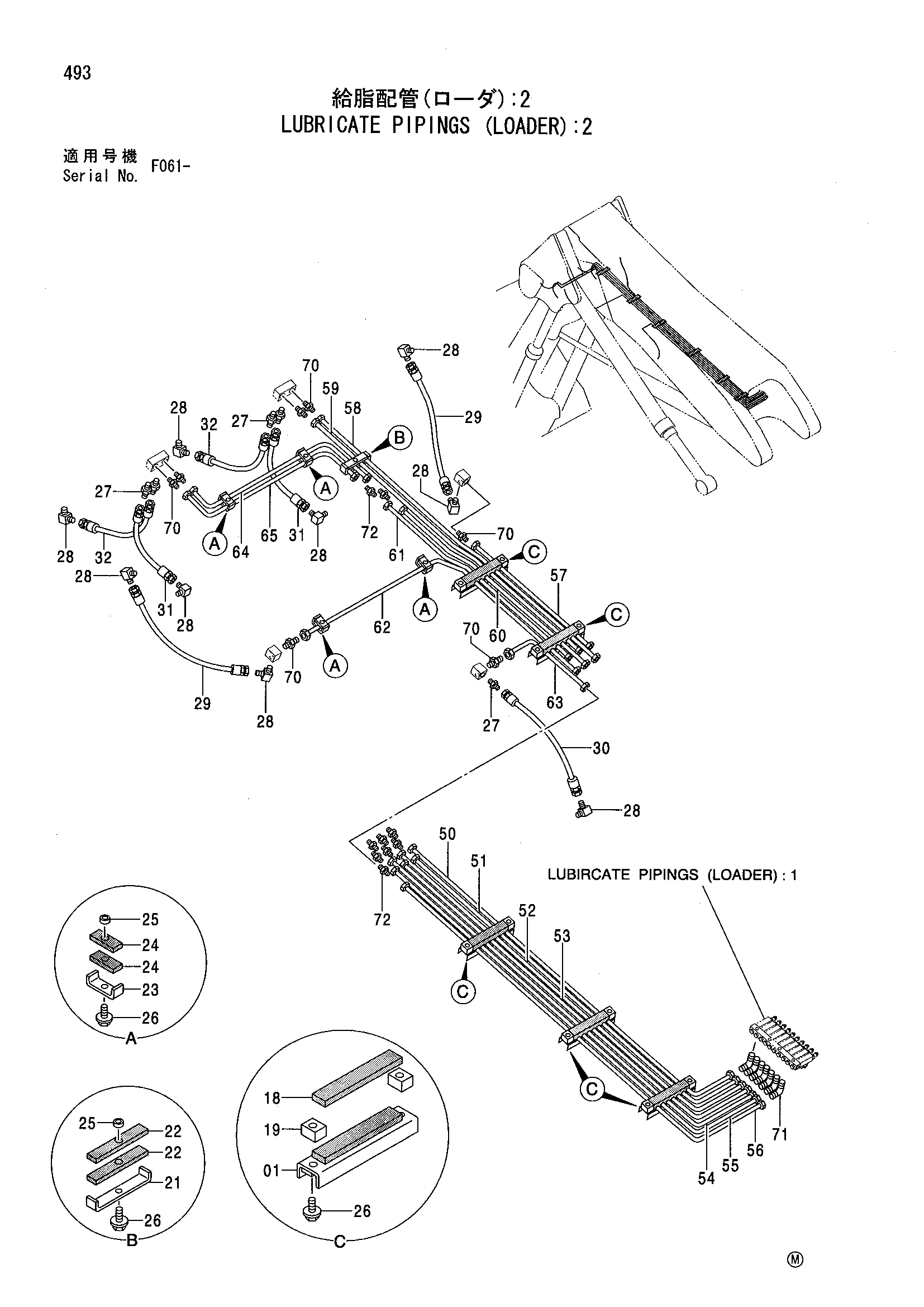

Заводская схема «Смазка трубопроводы (погрузчик): 2» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9735865 | Хомут | 5 |
| 18 | 4264318 | Резиновая прокладка | 5 |
| 19 | 4264319 | Проставка | 10 |
| 21 | 4302749 | Хомут | 1 |
| 22 | 4273721 | Резиновая прокладка | 2 |
| 23 | 4302748 | Хомут | 4 |
| 24 | 4269657 | Резиновая прокладка | 8 |
| 25 | 4302747 | Проставка | 5 |
| 26 | J011035 | Болт с шайбой | 15 |
| 27 | 94-1301 | Адаптер | 5 |
| 28 | 94-1401 | Угловой штуцер | 9 |
| 29 | 4015464 | Шланг | 2 |
| 30 | 4015462 | Шланг | 1 |
| 31 | 4062815 | Шланг | 2 |
| 32 | 4055174 | Шланг | 2 |
| 50 | 4362944 | Трубка | 1 |
| 51 | 4362945 | Трубка | 1 |
| 52 | 4362946 | Трубка | 1 |
| 53 | 4362947 | Трубка | 1 |
| 54 | 4362948 | Трубка | 1 |
| 55 | 4362949 | Трубка | 1 |
| 56 | 4362950 | Трубка | 1 |
| 57 | 4362951 | Трубка | 1 |
| 58 | 4362952 | Трубка | 1 |
| 59 | 4362953 | Трубка | 1 |
| 60 | 4362954 | Трубка | 1 |
| 61 | 4362955 | Трубка | 1 |
| 62 | 4362956 | Трубка | 1 |
| 63 | 4362957 | Трубка | 1 |
| 64 | 4362958 | Трубка | 1 |
| 65 | 4362959 | Трубка | 1 |
| 70 | 4130169 | Штуцер трубки | 7 |
| 71 | 4130175 | Штуцер трубки | 7 |
| 72 | 4130192 | Штуцер трубки | 9 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
