Крыло (левый) — HITACHI EX3500

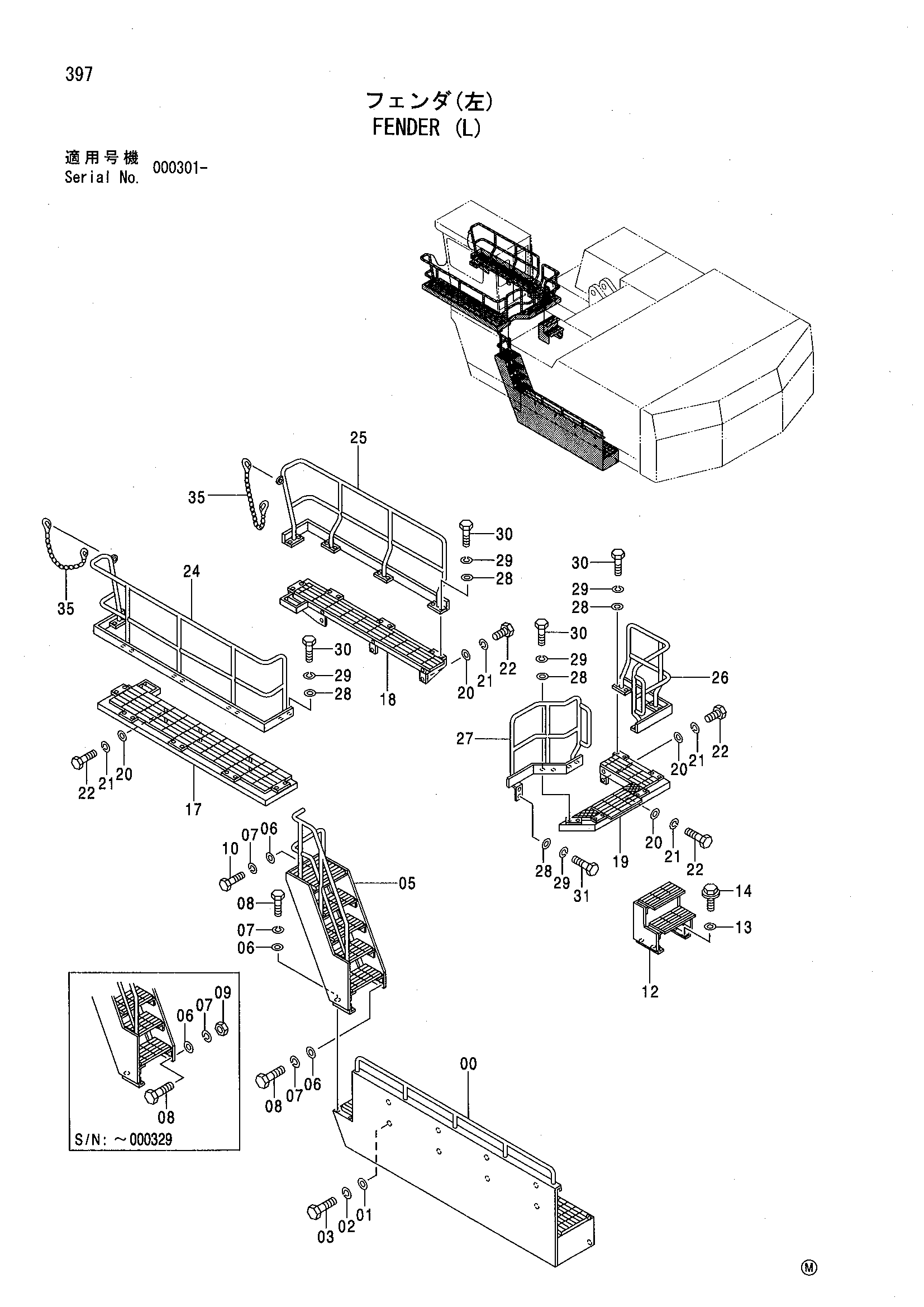

Заводская схема «Крыло (левый)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6015967 | Ступень | 1 |
| 01 | 4086891 | Шайба | 10 |
| 02 | A590912 | Пружинная шайба | 10 |
| 03 | J901230 | Болт | 10 |
| 05 | 6015862 | Ступень | 1 |
| 06 | 4086891 | Шайба | 6 |
| 07 | A590912 | Пружинная шайба | 6 |
| 08 | J901230 | Болт | 4 |
| 09 | J950012 | Гайка | 2 |
| 10 | J901225 | Болт | 2 |
| 12 | 7031618 | Ступень | 1 |
| 13 | A590112 | Плоская шайба | 6 |
| 14 | J011230 | Болт с шайбой | 6 |
| 17 | 6015965 | Ступень | 1 |
| 18 | 7031901 | Ступень | 1 |
| 19 | 7031902 | Ступень | 1 |
| 20 | 4086891 | Шайба | 22 |
| 21 | A590912 | Пружинная шайба | 22 |
| 22 | J901230 | Болт | 22 |
| 24 | 7031883 | Поручень | 1 |
| 25 | 7031884 | Поручень | 1 |
| 26 | 7031885 | Поручень | 1 |
| 27 | 7031886 | Поручень | 1 |
| 28 | 4086891 | Шайба | 30 |
| 29 | A590912 | Пружинная шайба | 30 |
| 30 | J901235 | Болт | 28 |
| 31 | J901230 | Болт | 2 |
| 35 | 4372161 | Цепь | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
