Кабина (4/4) — HITACHI EX3500

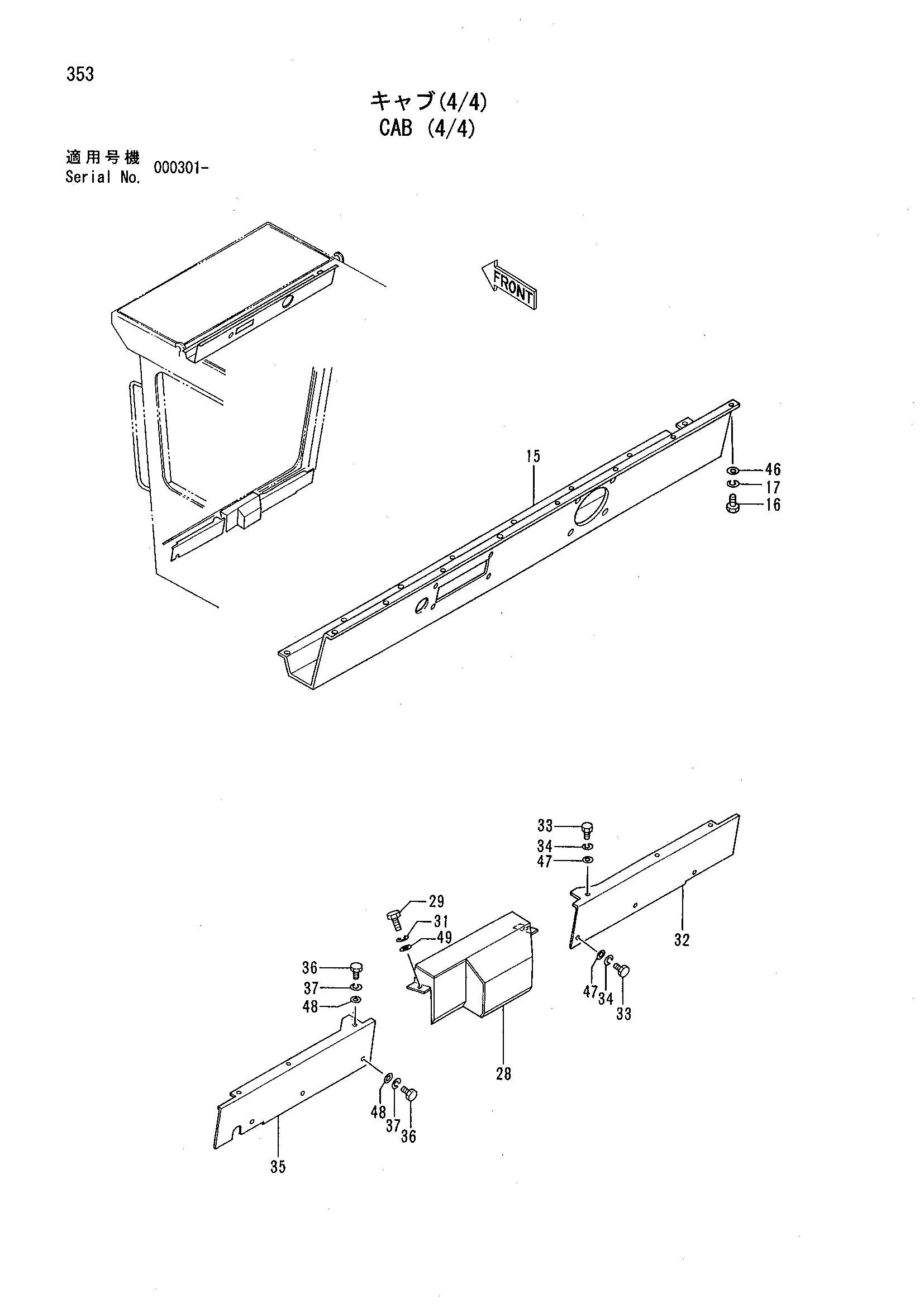

Заводская схема «Кабина (4/4)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4369195 замена: 4390777 | Кабина в сборе | 1 |
| 00 | 4390777 | Кабина в сборе | 1 |
| 15 | 4406712 | Крышка | 1 |
| 16 | J870816 | Болт | 16 |
| 17 | J251008 | Пружинная шайба | 16 |
| 28 | 4406714 | Крышка | 1 |
| 29 | J870816 | Болт | 2 |
| 31 | J251008 | Пружинная шайба | 2 |
| 32 | 4406715 | Крышка | 1 |
| 33 | J870616 | Болт | 6 |
| 34 | J251006 | Пружинная шайба | 6 |
| 35 | 4406716 | Крышка | 1 |
| 36 | J870616 | Болт | 6 |
| 37 | J251006 | Пружинная шайба | 6 |
| 46 | J250008 | Плоская шайба | 16 |
| 47 | J250006 | Плоская шайба | 6 |
| 48 | J250006 | Плоская шайба | 6 |
| 49 | J250008 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
