Гидробак — HITACHI EX3500

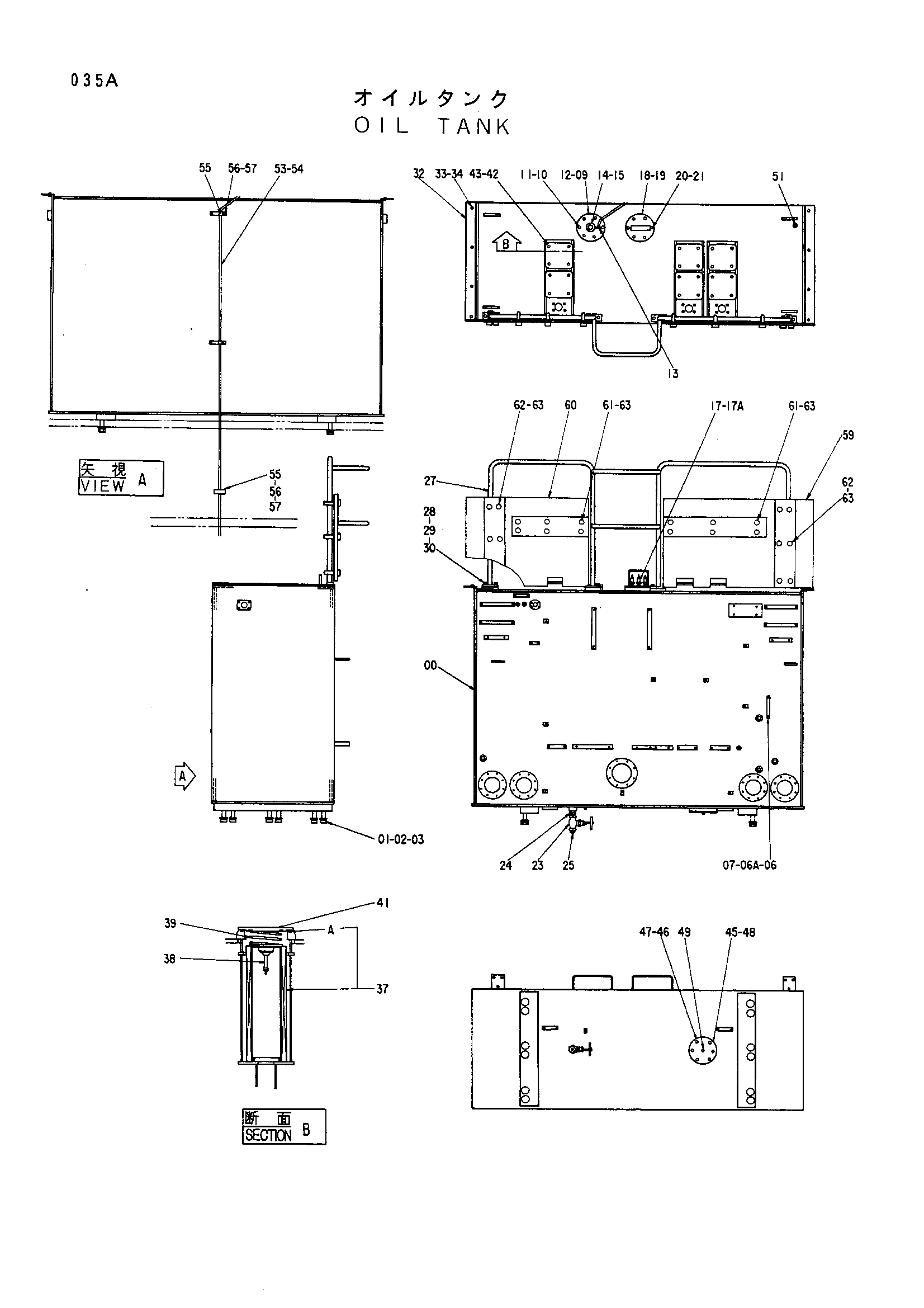

Заводская схема «Гидробак» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5001947 | Гидробак | 1 |
| 01 | J833002 | Болт | 12 |
| 02 | 4114408 | Шайба | 12 |
| 03 | A590930 | Пружинная шайба | 12 |
| 06 | 8016441 | Указатель уровня | 1 |
| 06A | 4100967 | Болт | 2 |
| 07 | 449558 | Уплотнительная шайба | 4 |
| 09 | 4156666 | Крышка | 1 |
| 10 | J901025 | Болт | 6 |
| 11 | A590910 | Пружинная шайба | 6 |
| 12 | A810165 | Уплотнительное кольцо | 1 |
| 13 | 4094354 | Кран | 1 |
| 14 | 4513411 | Пробка | 1 |
| 15 | 449916 | Манжета | 1 |
| 17 | 4175286 | Клапан защитный | 3 |
| 17A | 4163653 | Крышка | 1 |
| 18 | A810165 | Уплотнительное кольцо | 1 |
| 19 | 8036448 | Крышка | 1 |
| 20 | J901025 | Болт | 6 |
| 21 | A590910 | Пружинная шайба | 6 |
| 23 | 4049927 | Клапан | 1 |
| 24 | J70714 | Адаптер | 1 |
| 25 | J75214 | Пробка | 1 |
| 27 | 7017300 | Поручень | 1 |
| 28 | J901235 | Болт | 8 |
| 29 | A590912 | Пружинная шайба | 8 |
| 30 | 449490 | Шайба | 8 |
| 32 | 4193185 | Пластина | 2 |
| 33 | J901020 | Болт | 8 |
| 34 | A590910 | Пружинная шайба | 8 |
| 37 | 4219713 | Фильтрующий элемент | 6 |
| 37A | A811180 | Уплотнительное кольцо | 1 |
| 38 | 4180414 | Клапан | 6 |
| 39 | 4189632 | Пружина | 6 |
| 41 | 4184958 | Крышка | 6 |
| 42 | J901230 | Болт | 24 |
| 43 | A590912 | Пружинная шайба | 24 |
| 45 | 4056216 | Крышка | 1 |
| 46 | J901025 | Болт | 6 |
| 47 | A590910 | Пружинная шайба | 6 |
| 48 | A810165 | Уплотнительное кольцо | 1 |
| 49 | 4094354 | Кран | 1 |
| 49 | 447483 | Пробка | 1 |
| 51 | J75284 | Пробка | 1 |
| 53 | 4199090 | Виниловый шланг | 1 |
| 54 | 4514700 | Зажим шланг | 1 |
| 55 | 4190275 | Зажим | 3 |
| 56 | J901016 | Болт | 3 |
| 57 | A590910 | Пружинная шайба | 3 |
| 59 | 8049289 | Крышка | 1 |
| 60 | 8049290 | Крышка | 1 |
| 61 | 4264592 | U-образный болт | 6 |
| 62 | 4264593 | U-образный болт | 6 |
| 63 | J950010 | Гайка | 48 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
