Всасывание трубопроводы — HITACHI EX3500

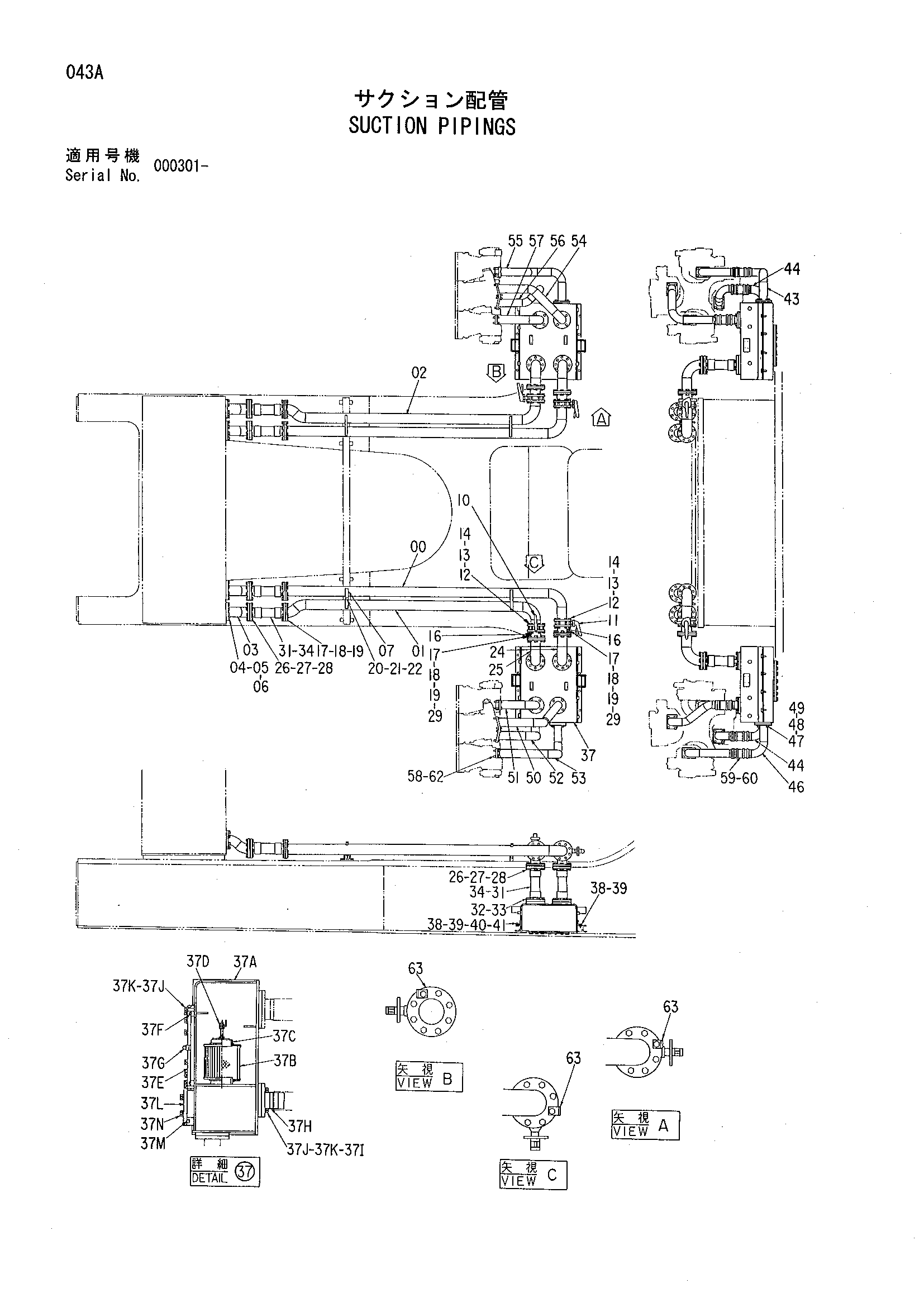

Заводская схема «Всасывание трубопроводы» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7017266	Трубка	2
01	7017267	Трубка	1
02	7017267	Трубка	1
03	9726182	Трубка	4
04	J901640	Болт	32
05	A590916	Пружинная шайба	32
06	4153553	Уплотнительное кольцо	4
07	4193947	Хомут трубки	4
10	4193414 замена: 4423847	Клапан	2
10	4193414 замена: J901602	Клапан	2
10	4193414 замена: 8078012	Клапан	2
10	4193414 замена: 8077183	Клапан	2
10	4423847	Клапан	2
11	4193414 замена: 4423847	Клапан	2
11	4193414 замена: J901602	Клапан	2
11	4193414 замена: 8078011	Клапан	2
11	4193414 замена: 8077183	Клапан	2
11	4423847	Клапан	2
12	J901600	Болт	32
12	J901602	Болт	32
13	A590916	Пружинная шайба	32
14	J950016	Гайка	32
16	9726013	Трубка	4
17	J901655	Болт	64
18	A590916	Пружинная шайба	64
19	J950016	Гайка	64
20	J901011	Болт	4
21	A590910	Пружинная шайба	4
22	A590110	Шайба	4
24	8036403 замена: 8078011	Трубка	2
24	8036403 замена: 4423847	Трубка	2
24	8036403 замена: J901602	Трубка	2
24	8036403 замена: 8077183	Трубка	2
24	8078011	Трубка	2
25	8036404 замена: 8078012	Трубка	2
25	8036404 замена: 4423847	Трубка	2
25	8036404 замена: J901602	Трубка	2
25	8036404 замена: 8077183	Трубка	2
25	8078012	Трубка	2
26	J901660	Болт	64
27	A590916	Пружинная шайба	64
28	J950016	Гайка	64
29	4153553	Уплотнительное кольцо	4
31	4193799	Шланг	8
32	J901640	Болт	32
33	A590916	Пружинная шайба	32
34	4153153	Уплотнительное кольцо	16
37	9133693	Суб-танк	2
37A	6011797	Бак	1
37B	3035092	Фильтрующий элемент	2
37C	9726012	Держатель	2
37D	J950016	Гайка	4
37E	4192924	Крышка	1
37F	4153196	Уплотнительное кольцо	1
37G	94-2026	Пробка	1
37H	9726014	Трубка	2
37I	4153547	Уплотнительное кольцо	2
37J	J901640	Болт	24
37K	A590916	Пружинная шайба	24
37L	4267654	Фланец	2
37M	4153558	Уплотнительное кольцо	2
37N	J011035	Болт с шайбой	12
38	J901240	Болт	16
39	449490	Шайба	16
40	A590712	Шайба уклон	8
41	J950012	Гайка	8
43	8035943	Трубка	1
44	8036397	Трубка	2
46	8036395	Трубка	1
47	J901640	Болт	16
48	A590916	Пружинная шайба	16
49	4153547	Уплотнительное кольцо	4
50	7028791	Трубка	1
51	8058263	Трубка	1
52	8058265	Трубка	1
53	8058262	Трубка	1
54	8058267	Трубка	1
55	8058264	Трубка	1
56	8058266	Трубка	1
57	8058261	Трубка	1
58	4153546	Уплотнительное кольцо	8
59	4109378	Резиновый шланг	8
60	4285234	Хомут шланга	32
62	M341645	Болт с внутренним шестигранником	32
63	4209523	Угол	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
