Гидроцилиндр рукояти <погрузчик> — HITACHI EX3500

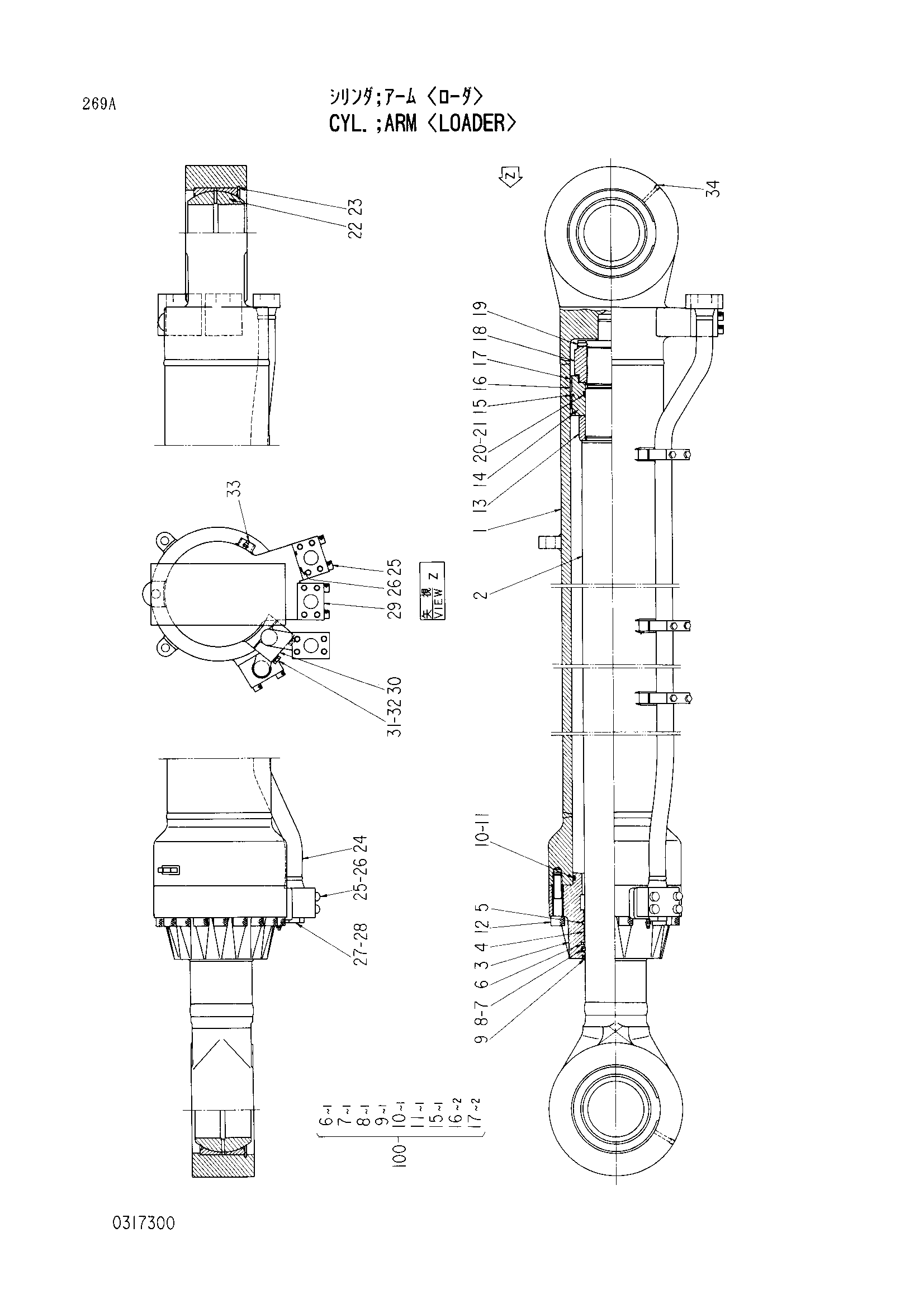

Заводская схема «Гидроцилиндр рукояти <погрузчик>» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4190753 | Гидроцилиндр рукоять | 1 | |
| 1 | 0317301 | Труба гидроцилиндра | 1 |
| 2 | 0317302 | Шток поршня | 1 |
| 3 | 0317303 замена: 0317327 | Головка гидроцилиндра | 1 |
| 3 | 0317303 замена: 0317328 | Головка гидроцилиндра | 1 |
| 3 | 0317327 | Головка гидроцилиндра | 1 |
| 4 | 0317304 | Втулка | 1 |
| 5 | 0317305 | Стопорное кольцо | 1 |
| 6 | 0317306 | Уплотнительное кольцо | 1 |
| 6 | 0317328 | Уплотнительное кольцо | 1 |
| 7 | 0317307 | U-образная манжета | 1 |
| 8 | 0317308 | Опорное кольцо | 1 |
| 9 | 0317309 | Грязесъёмное кольцо | 1 |
| 10 | 4123583 | Уплотнительное кольцо | 1 |
| 11 | 0317310 | Опорное кольцо | 1 |
| 12 | 0317311 | Болт с внутренним шестигранником | 17 |
| 13 | 0317312 замена: 4249119 | Амортизирующий подшипник | 1 |
| 13 | 4249119 | Амортизирующий подшипник | 1 |
| 14 | 0317313 | Поршень | 1 |
| 15 | 0317314 | Уплотнительное кольцо | 1 |
| 16 | 0317315 | Кольцо | 2 |
| 17 | 0317316 | Кольцо | 2 |
| 18 | 0317317 | Гайка | 1 |
| 19 | 0317318 | Установочный винт | 1 |
| 20 | 0317319 | Уплотнительное кольцо | 1 |
| 21 | 0317320 | Опорное кольцо | 2 |
| 22 | 0317321 | Подшипник. спхерикал | 2 |
| 23 | 0317322 | Стопорное кольцо | 2 |
| 24 | 0317323 | Трубка | 1 |
| 25 | 0317226 | Болт с внутренним шестигранником | 12 |
| 26 | 0317224 | Уплотнительное кольцо | 3 |
| 27 | 0317227 | Пробка | 1 |
| 28 | 0317230 | Уплотнительное кольцо | 1 |
| 29 | 0317324 | Соединение | 2 |
| 30 | 0317325 | Хомут трубки | 3 |
| 31 | 0317326 | Болт | 6 |
| 32 | 4069706 | Пружинная шайба | 6 |
| 33 | 0237418 | Бреедер воздушный | 2 |
| 34 | 94-2011 | Пробка | 2 |
| 100 | 4210677 | Комплект уплотнений | 1 |
| 100 | 4241175 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
