Гидроцилиндр стрелы — HITACHI EX3500

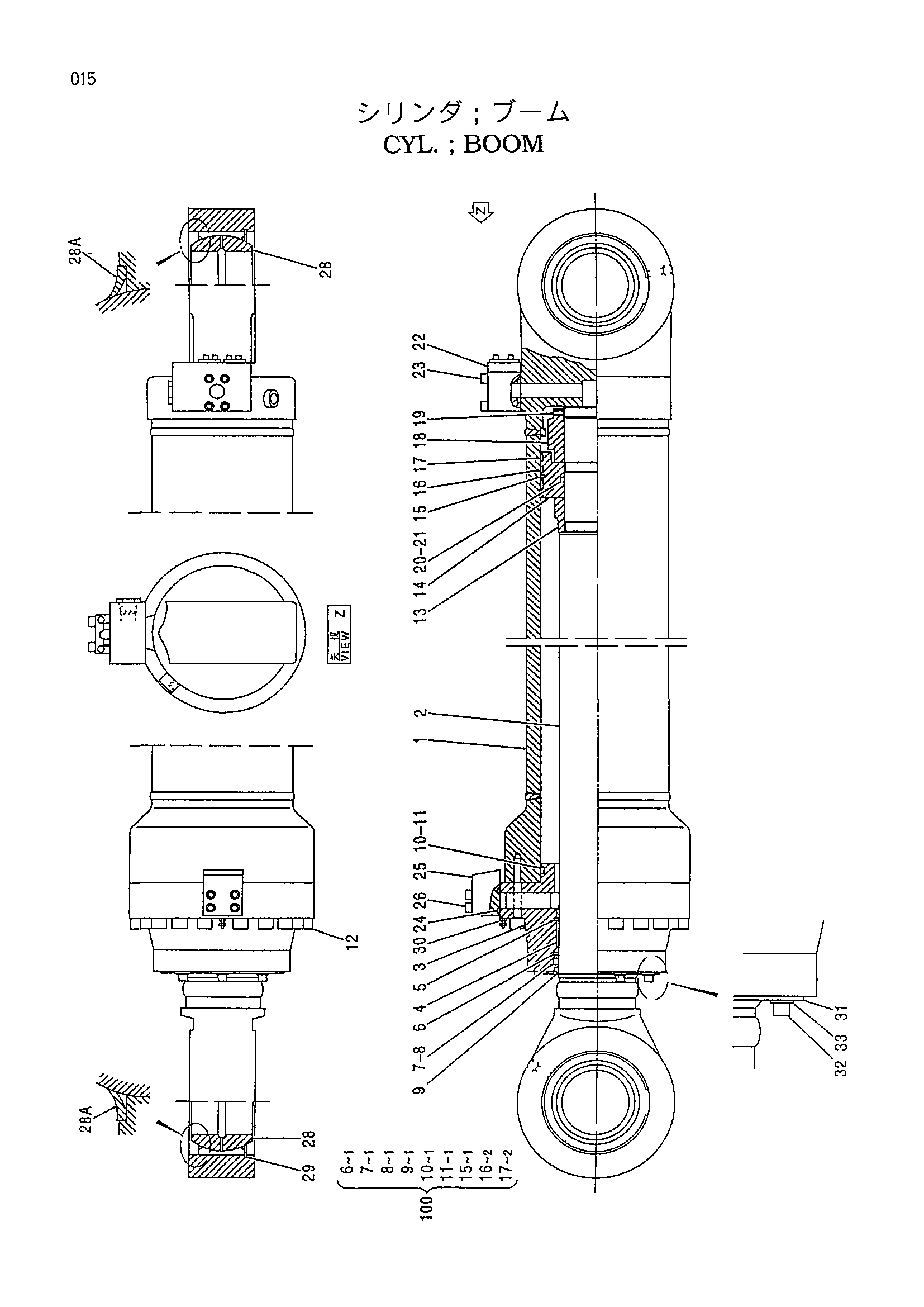

Заводская схема «Гидроцилиндр стрелы» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4392881 | Гидроцилиндр стрелы | 1 | |
| 1 | 0704701 | Труба гидроцилиндра | 1 |
| 2 | 0349102 | Шток поршня | 1 |
| 3 | 0704702 | Головка гидроцилиндра | 1 |
| 4 | 0317204 | Втулка | 1 |
| 5 | 0317205 | Стопорное кольцо | 1 |
| 6 | 0349104 | Уплотнительное кольцо | 1 |
| 7 | 0317207 | U-образная манжета | 1 |
| 8 | 0317208 | Опорное кольцо | 1 |
| 9 | 0317209 | Грязесъёмное кольцо | 1 |
| 10 | 0317210 | Уплотнительное кольцо | 1 |
| 11 | 0317211 | Опорное кольцо | 1 |
| 12 | 0317212 | Болт с внутренним шестигранником | 23 |
| 13 | 0392901 | Амортизирующий подшипник | 1 |
| 14 | 0317214 | Поршень | 1 |
| 15 | 0317215 | Уплотнительное кольцо | 1 |
| 16 | 0317216 | Кольцо | 2 |
| 17 | 0317217 | Кольцо | 2 |
| 18 | 0317218 | Гайка | 1 |
| 19 | 0349106 | Установочный винт | 1 |
| 20 | 0317220 | Уплотнительное кольцо | 1 |
| 21 | 0317221 | Опорное кольцо | 2 |
| 22 | 4324199 | Клапан замедленного возврата | 1 |
| 23 | 0317223 | Болт с внутренним шестигранником | 4 |
| 24 | 0317224 | Уплотнительное кольцо | 1 |
| 25 | 0317225 | Соединение | 1 |
| 26 | 0317226 | Болт с внутренним шестигранником | 4 |
| 28 | 0317228 | Подшипник. спхерикал | 2 |
| 29 | 0317229 | Стопорное кольцо | 2 |
| 30 | 0643016 | Бреедер воздушный | 2 |
| 31 | 0704703 | Пластина | 1 |
| 32 | 0360703 | Болт | 6 |
| 33 | 0360704 | Пружинная шайба | 6 |
| 100 | 4210675 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
