Пилотные гидролинии (2-1) — HITACHI EX3500

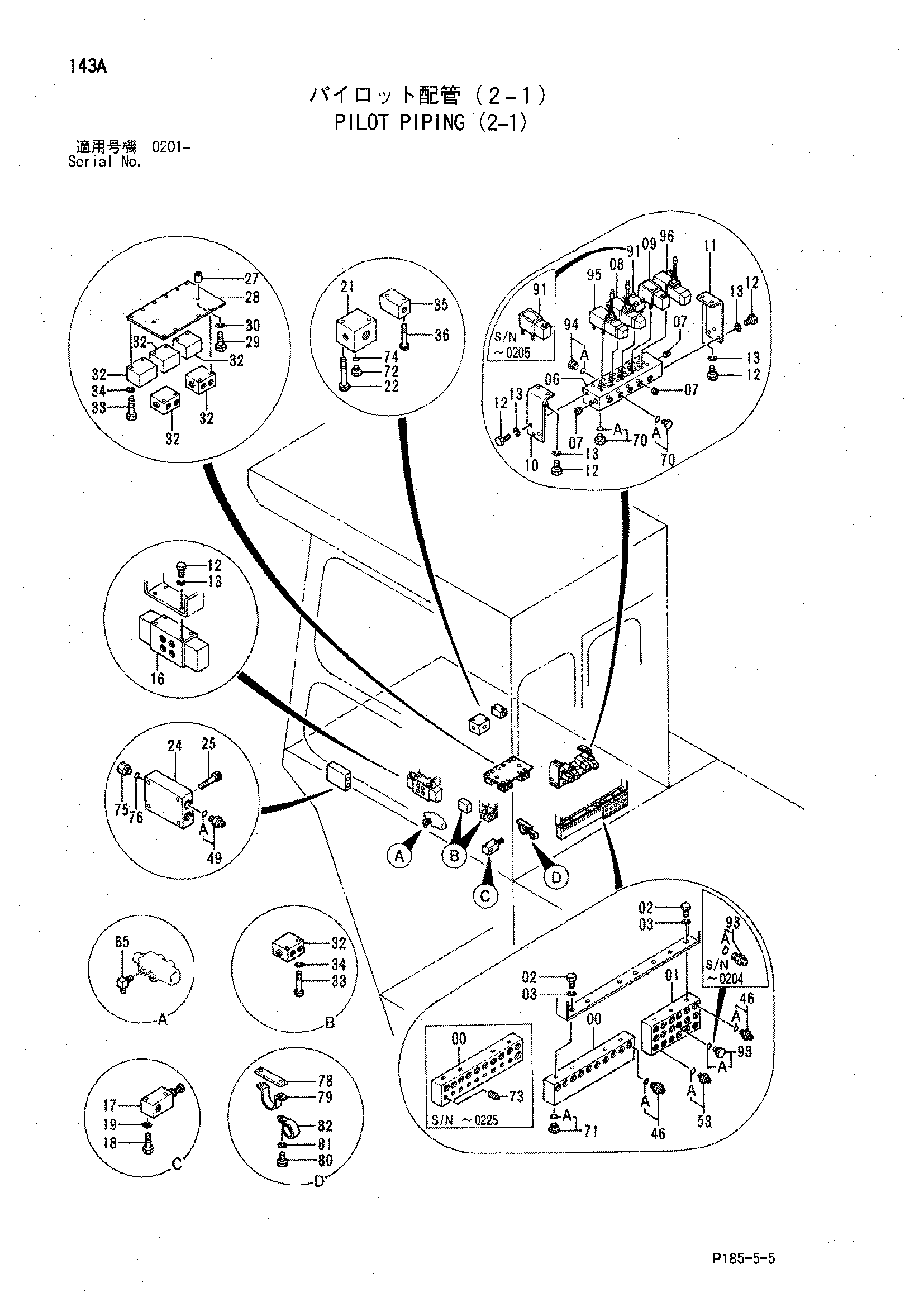

Заводская схема «Пилотные гидролинии (2-1)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2024451 | Коллектор | 1 |
| 01 | 3038330 | Коллектор | 1 |
| 02 | J901025 | Болт | 7 |
| 03 | A590910 | Пружинная шайба | 7 |
| 06 | 1010140 | Коллектор | 1 |
| 07 | 94-2010 | Пробка | 6 |
| 08 | 4187561 | Электромагнитный клапан | 1 |
| 08 | 4270991 | Электромагнитный клапан | 1 |
| 09 | 4187562 | Клапан селектор | 1 |
| 10 | 4187559 | Кронштейн | 1 |
| 11 | 4187560 | Кронштейн | 1 |
| 12 | J901020 | Болт | 12 |
| 13 | A590910 | Пружинная шайба | 12 |
| 16 | 4187564 | Клапан | 1 |
| 17 | 4187565 | Клапан | 1 |
| 18 | J901065 | Болт | 2 |
| 19 | A590910 | Пружинная шайба | 2 |
| 21 | 3038331 | Коллектор | 1 |
| 22 | M341065 | Болт с внутренним шестигранником | 2 |
| 24 | 2022612 | Коллектор | 1 |
| 25 | M341050 | Болт с внутренним шестигранником | 4 |
| 27 | 4131346 | Проставка | 2 |
| 28 | 3036449 | Седло винта | 1 |
| 29 | J901035 | Болт | 2 |
| 30 | A590910 | Пружинная шайба | 2 |
| 32 | 4185740 | Челночный клапан | 7 |
| 33 | J900660 | Болт | 14 |
| 34 | A590906 | Пружинная шайба | 14 |
| 35 | 4195759 | Челночный клапан | 1 |
| 36 | M341050 | Болт с внутренним шестигранником | 2 |
| 46 | 4042031 | Адаптер | 24 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 49 | 4042032 | Адаптер | 1 |
| 49A | 4506418 | Уплотнительное кольцо | 1 |
| 53 | 4180350 | Адаптер | 4 |
| 53A | 4509180 | Уплотнительное кольцо | 1 |
| 65 | 94-1403 | Угловой штуцер | 1 |
| 70 | 4093624 | Пробка | 6 |
| 70A | 957366 | Уплотнительное кольцо | 1 |
| 71 | 4092534 | Пробка | 6 |
| 71A | 4509180 | Уплотнительное кольцо | 1 |
| 72 | 4155953 | Пробка | 1 |
| 73 | 94-2022 | Пробка | 9 |
| 74 | 4506418 | Уплотнительное кольцо | 1 |
| 75 | 4129940 | Пробка | 1 |
| 76 | 4509180 | Уплотнительное кольцо | 1 |
| 78 | 4187112 | Хомут | 3 |
| 79 | 4089557 | Хомут | 3 |
| 80 | J901020 | Болт | 6 |
| 81 | A590910 | Пружинная шайба | 6 |
| 82 | 4190291 замена: 4190266 | Зажим | 3 |
| 82 | 4190266 | Зажим | 3 |
| 91 | 4187562 | Клапан селектор | 1 |
| 91 | 4203935 | Крышка | 1 |
| 93 | 4042031 | Адаптер | 1 |
| 93 | 4092534 | Пробка | 1 |
| 93A | 4509180 | Уплотнительное кольцо | 1 |
| 94 | 4093624 | Пробка | 1 |
| 94A | 957366 | Уплотнительное кольцо | 1 |
| 95 | 4187561 | Электромагнитный клапан | 1 |
| 95 | 4270992 | Электромагнитный клапан | 1 |
| 96 | 4187561 | Электромагнитный клапан | 1 |
| 96 | 4270993 | Электромагнитный клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
